电动车维修必备:充电器检测与元器件检测

时间:2023-10-06 理论教育 版权反馈
【摘要】:3)元器件的检测。主要是集成电路、各种模块、二极管、晶体管和电阻、电容等元器件特性是否符合手册中各级别的标准。可用万用表电压档检测在工作状态下集成电路各脚的电压,检测结果与同型号正常集成电路比较。

电动车维修必备:充电器检测与元器件检测

1.充电器一般检测

(1)检测项目 充电器检测项目有整体功能检测、小单元检测、元器件检测和线路检测等。

1)整体检测项目。有输出电压、电流、波形,正脉冲、负脉冲强度及其间隔、整体效率,各种控制和保护功能等。

2)小单元检测。有单元输入和输出回路及其电压电流和取样、调整或控制效果等。

3)元器件的检测。主要是集成电路、各种模块、二极管、晶体管电阻、电容等元器件特性是否符合手册中各级别的标准。

4)线路检测内容。主要是工作状态正常与否,负载状态下电压电流的稳定情况,脉宽调制占空比能否由0~100%顺利平滑地调整,电路的效率和各项功能是否达到规定指标。

(2)分析电路图 应分析电路由几部分组成,每个部分的功能,元器件在各部分中的作用。了解电路中使用的主芯片运算器、放大器用的集成电路等器件各脚的用途,弄清输入端、输出端、控制端、电源和地端、周边元器件与各脚的关系等,才能将电路中不同功能区分开来并确定电流、信号的走向。然后,根据故障类型判断故障原因及元件。

(3)检测原则 一般情况下,电路是由左向右,左为输入,是初端;右为输出,是终端;上为正,下为负;电路图中间分成一个至几个功能单元如检测、综合对比运算、调整、控制指令、执行、保护等。在对电路进行检测之前,应当弄清电路的这些结构和功能单元的区划、之间的关系。

(4)检测方法 分析充电器故障原因后,先检查可能的故障点,如颜色异常、有异味,用手轻轻摆动器件是否有松动,检查电路板背面的焊点等。具体检测方法如下:

1)找关键测点,由后向前逐级带电检测电压、电流。

2)检测电阻两端的压差是否符合要求。

3)电容两端压差是该电路的电压。如果没有电压,则电容已经击穿短路。

4)稳压器和单独使用的运算器各脚电压。稳压器输出电压大约等于输入加控制电压。(www.daowen.com)

5)检测集成电路。可用万用表电压档检测在工作状态下集成电路各脚的电压,检测结果与同型号正常集成电路比较。也可用万用表电阻档检测不带电时集成电路各脚对接地脚的电阻值,再与同型号正常集成电路对比,应符合标准值;否则,说明集成电路有故障。集成电路只能更换不能修复。

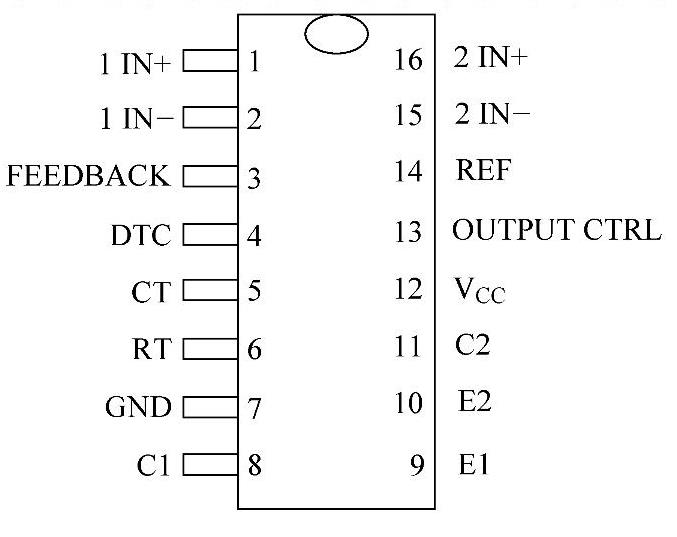

图3-1 TL494的引脚布置

例如脉宽调制集成块TL494(引脚布置见图3-1)的在线检测,切记集成块TL494的关键点:12脚是电源正;7脚是电源负,也是公共参考地;15脚是运算放大器2的反相输入端,16脚是运算放大器2的同相输入端;1脚是运算放大器1的同相输入脚,2脚是运算放大器1的反相输入端;这两个放大器的输出端经二极管“或”接3脚,只要3脚为高电平,集成块就停止输出;14脚为+5V,如果没有,基本上集成块损坏,但是有+5V,TL494也未必是好的。

可进一步利用指针式万用表电阻R×1档提供的1.5V电压,作为电压比较器翻转的触发电源,在线粗略判断TL494的好坏,具体操作方法如下:

将数字电压表接3脚和地,注意电压变化;将16V直流电源正极接12脚,16V负极接地,检查无误后给16V直流电源通电;然后将指针式万用表置电阻R×1档,将黑表笔接16脚,将红表笔接15脚,这时,运算放大器2的输出应为高电平,反映在3脚为5V。同理,将指针式万用表黑表笔接1脚,将红表笔接2脚,这时,运算放大器1的输出应为高电平,3脚也应为+5V。如果符合上述情况,可以基本确定TL494是好的,否则说明集成块已坏。

2.充电器好坏的快速检测

充电器好坏快速检测方法如下:

1)检查充电器指示灯是否正常。

2)检查充电器是否有异味或有烧坏痕迹。

3)用万用表检查充电器电源线是否短路。

4)用万用表检查充电器的电压是否正常。
