在准备好金属闪光涂料和透明涂料后，先将调好色的金属闪光涂料，以1∶4的比例加入固化剂调和好，然后加入质量分数50%～70%的稀释剂，黏度调整到14～16s。透明涂料也按同样比例加入固化剂，并加入质量分数10%～20%的稀释剂，黏度调为12～13s，完成上述准备工作之后，就可以开始喷涂，喷涂方法参照图7-9所示。

①二道浆涂层的附近用400号～600号的水砂纸进行湿打磨。晕色部位用研磨膏打磨，然后用脱脂剂清洁，用带粘性的布擦拭，最后用压缩空气吹拂。

②先在二道浆层四周喷一层透明涂料（见图7-9中的②），以使所喷的金属闪光瓷漆更光滑。

要点：

●第一次先薄薄喷一层金属闪光瓷漆，以提高与二道浆和旧涂膜的亲和力。

●第二次喷涂确定涂层的颜色，一般喷2-3遍，如果着色不好，则需要喷3-4次。第二次不要喷得过厚，要均匀地薄薄地喷。(www.daowen.com)

③将质量分数50%的金属闪光瓷漆涂料与50%的透明涂料相混合，黏度调至11～12s，喷涂时比图7-9②所示的喷得更宽一些，喷涂时应使涤料呈雾状，薄薄地喷涂，以消除斑纹，调整金属感，同时兼有晕色处理作用。每次喷涂之间，需设置10～15min（20℃）的间隔时间。

④透明涂料喷涂面积可扩大一些。第一次薄薄地喷一层，间隔大约5min再喷第二次。喷涂时要边观察色调边喷，以形成光泽。

⑤晕色处理是以质量分数20%的透明涂料，80%的稀释剂相混合喷在透明层区域周围，以掩盖其由于喷涂雾滴带来的影响。注意喷得要薄。

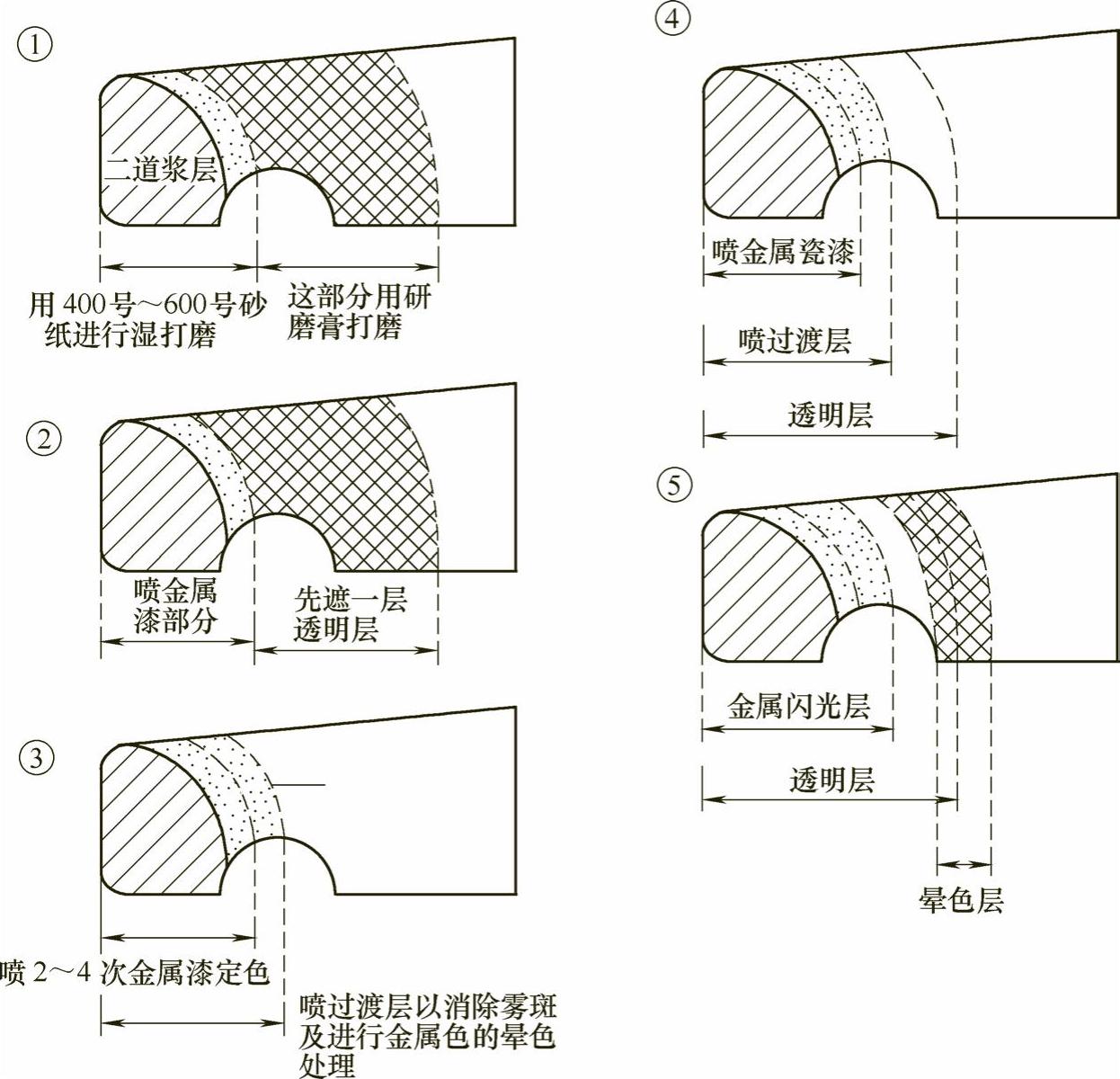

图7-9 金属闪光色的局部涂装
