1.聚氨酯二道浆涂料使用注意事项

维修提示：

●当面漆采用聚氨酯涂料时，二道浆也应采用聚氨酯类。

●如图5-7所示，当面漆采用聚氨酯而二道浆采用硝基涂料时，涂膜形成就会不完全，引起起泡和开裂。

●以双组分丙烯酸聚氨酯硝基漆作为面漆时，也以聚氨酯类二道浆为好。

下列场合尤其应用聚氨酯二道浆。首先是全涂装（尤其是静电涂装），除此之外，车顶和行李箱等大面积涂装，旧涂膜为硝基漆的涂装等。

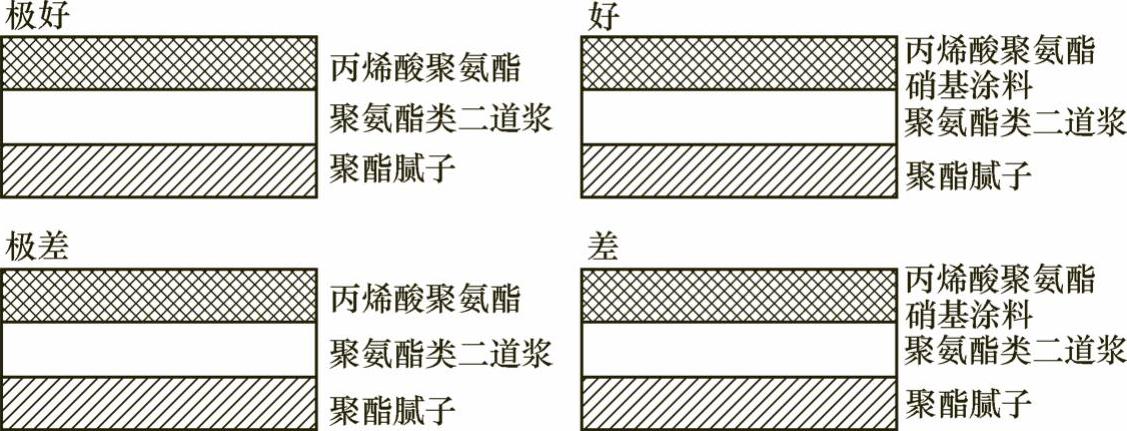

图5-7 面漆涂料与二道浆涂料的组合

2.二道浆一次不能喷涂太厚

分几次喷涂表面看起来更花时间，实际上，喷涂二道涂料时，边喷边用吹风机加快溶剂的挥发，比一次厚厚地喷涂干燥速度快，作业效率也高。其原因是若涂膜厚，溶剂会滞留在涂膜内难以挥发。如前所述，溶剂的挥发速度，与膜厚的二次方成反比。比如将分三次涂装的膜厚一次喷涂，则挥发速度反而大大减慢，导致打磨和修补无法进行，最终结果是作业速度下降。

如果一次喷涂过厚，使溶剂残留在涂膜内难以挥发，如图5-8所示，腻子边缘的旧涂膜会被浸润膨胀，在喷涂了面漆之后就会起皱，所以二道浆涂料切忌一次喷涂过厚。就是所谓厚涂型二道浆，也并不是指一次喷涂就很厚，而是分几次喷涂，最终形成的二道浆涂层较厚。

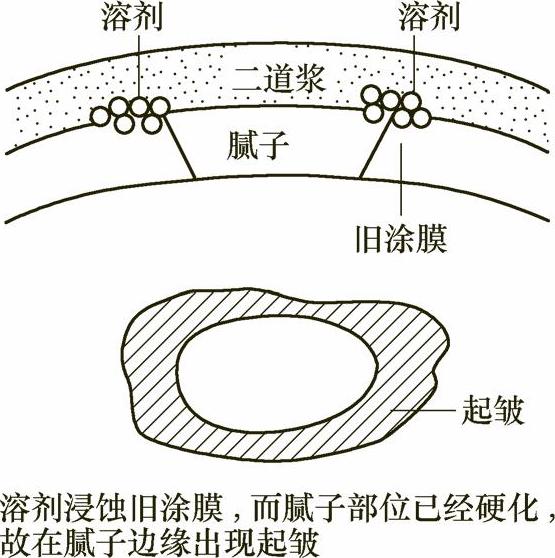

图5-8 腻子边缘起皱的原因(www.daowen.com)

3.寒冷季节和雨天喷涂二道浆的注意事项

维修提示：

●当气温低和湿度大的时候，应采用红外线灯管或热风加热器，将涂装面加热到人的体温温度，以除去湿气。

●喷涂的二道浆黏度取18～20s为宜，其他作法基本不变。

●加热干燥时，不能突然提高温度，而要渐渐加热。

4.喷涂二道浆所用喷枪

喷涂二道浆涂料时喷枪类型及其口经的选用，可参考表5-1。

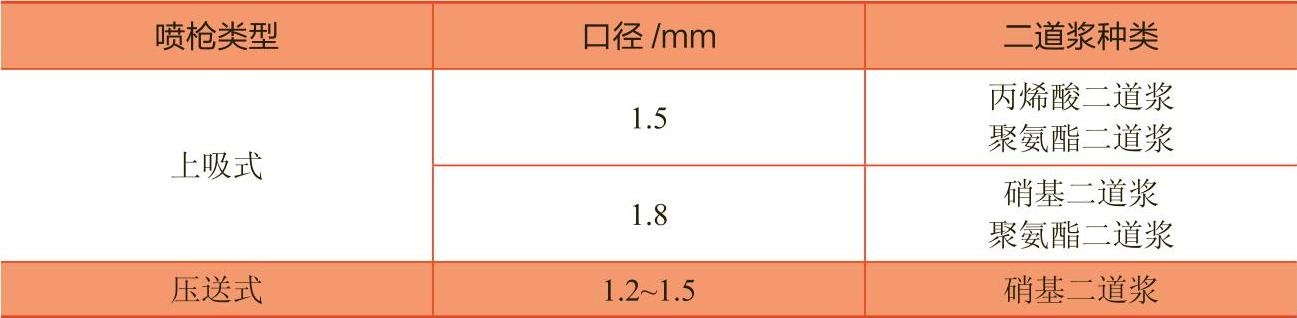

表5-1 喷枪类型与口径的选用

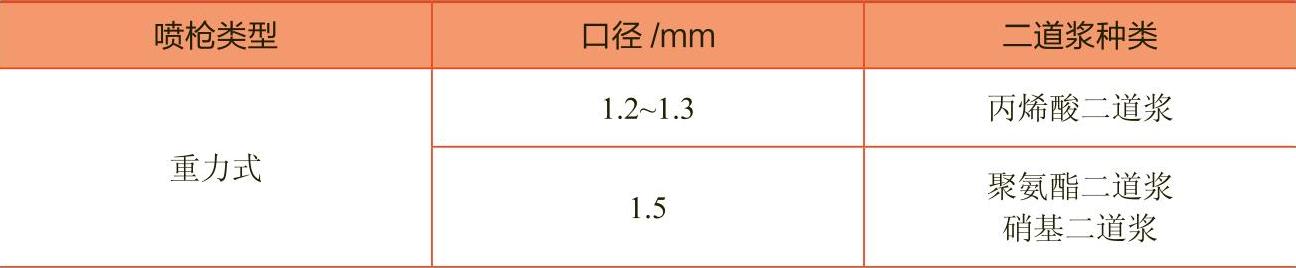

（续）
