二道浆涂料种类的不同，其作业方式有一定差异。下面介绍常用的二道浆的喷涂操作方法。

1.硝基类和丙烯酸类二道浆（1K漆）

喷枪口径一般在1.3～1.8mm，采用上吸式和重力式都可以。

二道浆涂料装入喷枪罐之前，必须先充分搅拌。因为涂料中所含颜料沉淀于涂料容器底部，必须通过搅拌，使其均匀分布于涂料中才能使用。使用电动搅拌器搅拌涂料比较省事。

将搅拌好的二道浆涂料装入喷枪罐，再用厂家指定的稀释剂稀释到适合的黏度。一般的二道浆都可采用上等的硝基类用稀释剂，但丙烯酸类二道浆必须使用专用的稀释剂。加入稀释剂时，要用搅拌棍边搅拌边加。

二道浆的喷涂黏度随厂家而异。采用4号福特杯计量时，硝基类二道浆16～20s，丙烯酸类二道浆13～15s为宜，丙烯酸类黏度不宜过高。

要点：

●喷涂之前，应再度确认被涂装表面是否清洁，喷涂气压力以247kPa为宜，喷枪距离为15～25cm左右。

要点：

●喷枪的移动应保持与涂装面相垂直，喷枪距离以20～25mm为最佳。过近则易引起垂挂，过远则喷涂后表面显得粗糙。

●喷束直径和喷射流量应根据涂装面积大小来调整。

●喷涂时，应如图5-3所示，先在修理补涂膜边缘接交部位薄薄喷涂，使旧涂膜与腻子的交界面溶合。

●待其稍干之后，接着给整个腻子表面薄薄喷一层，喷涂后形成的表面应平整光滑，取适当的时间间隔，分几次薄薄地喷涂。一般要喷3-4次。

●二道浆涂料的喷涂面积如图5-4所示，应比修补的腻子面积宽，而且要达到一定程度。喷第二遍比第一遍宽，第三遍比第二遍宽，逐渐加大喷涂面积。

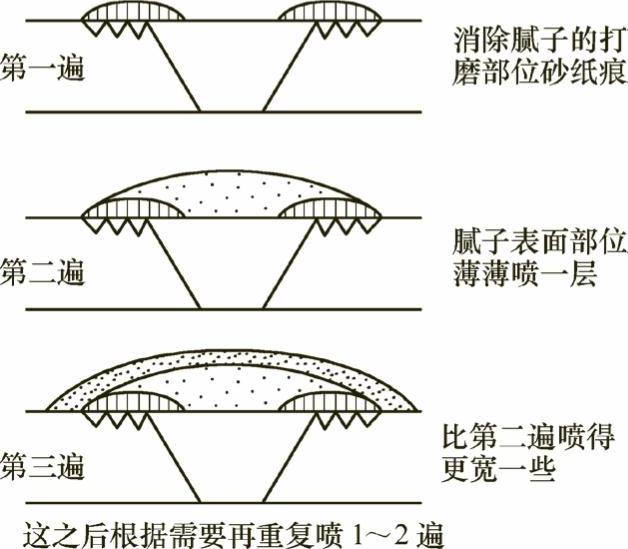

图5-3 二道浆喷涂顺序

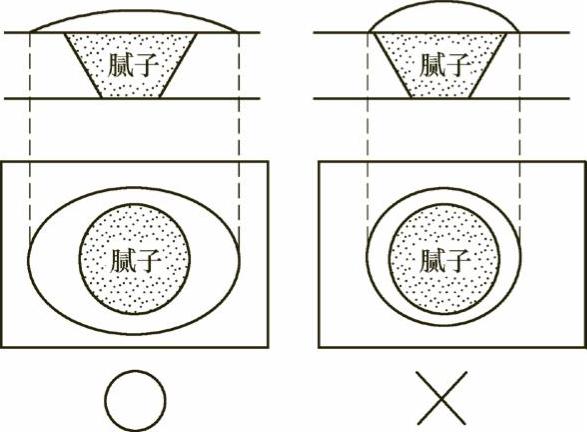

图5-4 二道浆喷涂面积

如图5-5所示，相邻的几小块油灰修补块，可先分别预喷两遍，然后再用整体喷涂2～3次，连成一大块，这样处理，可以取得良好的效果。这种场合也不宜一次喷得过厚，而且应取适当的时间间隔，分几次喷涂。

维修提示：(www.daowen.com)

●当旧涂膜是改性丙烯酸硝基漆等易溶性涂料时，对黏度和喷涂时间间隔应十分注意。

●若采用硝基类二道浆涂料，用4号福特杯计量黏度应取18～20s，要反复薄薄地喷涂，以免喷涂后表面显得粗糙。如果用丙烯酸类二道浆，黏度可取14～15s。

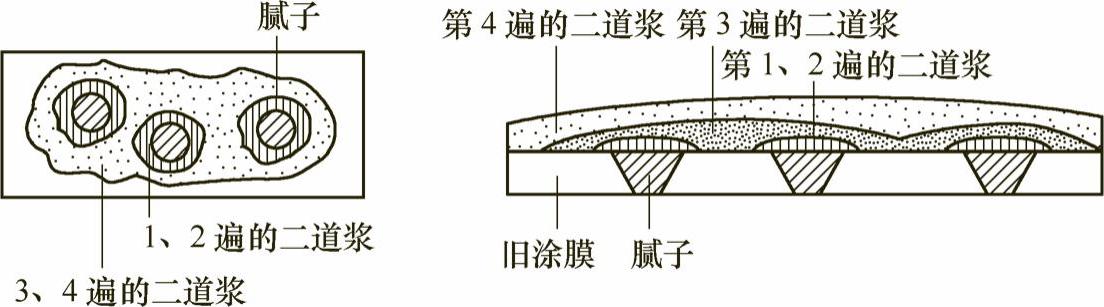

图5-5 相邻油灰修补块的二道浆喷涂

2.聚氨酯类二道浆

维修提示：

●在调制涂料之前，应先将主剂搅拌均匀，然后将主料加入调漆罐中，再按规定加入专用固化剂，应使用专用计量工具按正确的比例调配。

●不同的厂家配制比例有差异，注意不要弄混。

放主料和固化剂的容器，使用之后一定要盖严实。若打开盖子敞放，就会与空气中的水发生反应，最终不能使用。

维修提示：

●主料和固化剂混合后，用搅拌棒充分搅拌均匀，再加入聚氨酯二道浆专用稀释剂，调至适宜于喷涂的黏度，一般为16～18s。

●随厂家不同有所差异，应注意使用说明书要求。

将调制好的聚氨酯二道浆用滤网过滤，加入喷枪罐，所用喷枪若是重力式，喷孔直径为1～3mm，若是上吸式则为1.5～1.8mm。

要点：

●聚氨酯二道浆的喷涂方法与硝基类二道浆一样，但聚氨酯二道浆每道形成的涂膜较厚，一般喷两遍就够了。

●若需更厚可喷三遍，比如旧涂膜剥离后的金属表面，如果直接喷涂二道浆，就需喷涂三次。

当旧涂膜是硝基类涂料时，如果只在修补了腻子的部分喷涂聚氨酯二道浆的话，则在二道浆与硝基旧涂膜的交界处，在喷涂了面漆之后，往往会起皱。为防止这一点，应在整块板上全部喷涂聚氨酯二道浆。如图5-6所示，旧涂膜为硝基漆时应整体喷涂二道浆，应先在补腻子处薄薄地喷一层，然后整体喷涂两遍。

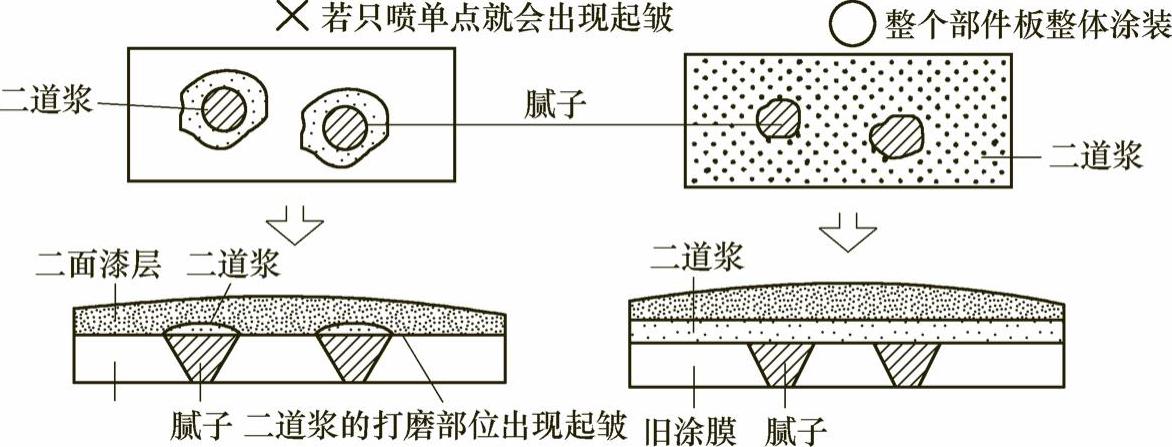

图5-6 旧涂膜为硝基漆时应整体喷涂二道浆
