1.喷枪的清洗

维修提示：

●使用后，应立即清洗喷枪及其附件，不注意维护和清洗喷枪是喷枪发生故障的主要原因

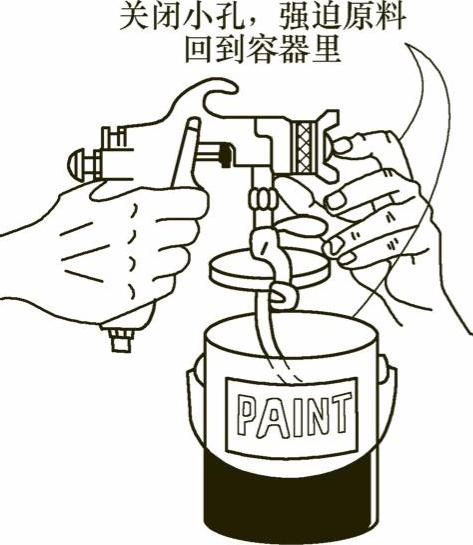

清洗吸力式喷枪时，首先应先卸下涂料罐，将吸料管流在杯内。接着松开空气帽2～3圈，用一块叠好的抹布挡住空气帽，然后扣扳机，如图3-54所示。这能使喷枪内的涂料流回涂料罐内。

图3-54 利用压缩气使枪内的漆流回涂料罐

维修提示：

●注意：使用的气压要低，当涂料罐还装在枪上时，不要进行上述操作，否则涂料会从罐内飞溅出来。

重新将空气帽拧紧，并把涂料罐中的涂料倒回废料罐中。用溶剂和毛刷清洗杯内和杯盖，用一块浸过溶剂的抹布擦掉残余物。然后向杯内倒入少许干净的清洁剂，扣动扳机，将清洁剂喷出，清洗输料管，如图3-55所示。

然后将空气帽卸下，泡在稀释剂或溶剂中，用诸如圆头牙刷或软刷子清洗堵塞的小孔，如图3-56所示。维修提示：是部擦精加干净工注钻，意注出：意的决擦。不掉用能所喷用有枪铁涂刷丝料和或的溶铁痕剂钉迹清类。洗的喷东嘴西。清用理泡这过些稀小释孔剂，的因抹为布这将些枪小体孔都外

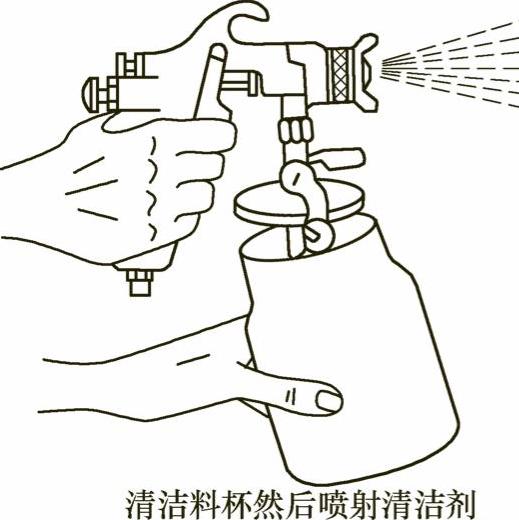

图3-55 用清洁剂冲洗喷枪

图3-56 通气帽的孔

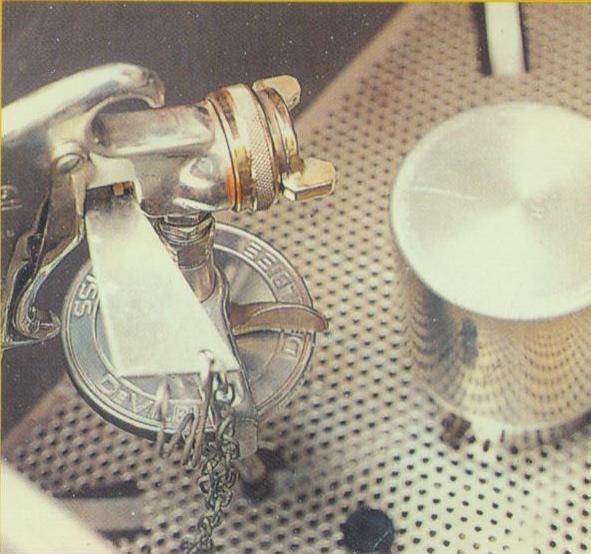

图3-57 超声波机清洗喷枪

目前，一些维修厂开始使用喷枪自动清洗机，结合人工手洗来清洗喷枪，清洗效果非常好。将喷涂设备（包括喷枪、储料杯、搅拌器和滤网等）放到喷枪清洗机的大桶内，盖上桶盖，然后打开气动泵使清洗桶内的清洗液旋转。不用1min，该设备就能清洗干净各部件。

新型超声波清洗机效果更好。只要在机器内注入清洗液，将零件放入容器中，打开开关即可，并可以人工设定清洗时间，如图3-57所示。

维修提示：

●注意：如果喷枪选装了数字式气压表，则不能放入超声波清洗机中清洗。

2.喷枪的润滑

最好每天工作完后都润滑喷枪，用轻机油润滑如图3-58所示的各部件。由于正常的磨损和老化，密封圈、弹簧、针阀和喷嘴必须定期更换。更换应按生产厂家的说明进行。由于机油过量就会流入涂料和机油通道，造成喷涂缺陷，因此润滑时必须非常小心，机油和涂料混合后就会降低喷涂质量。

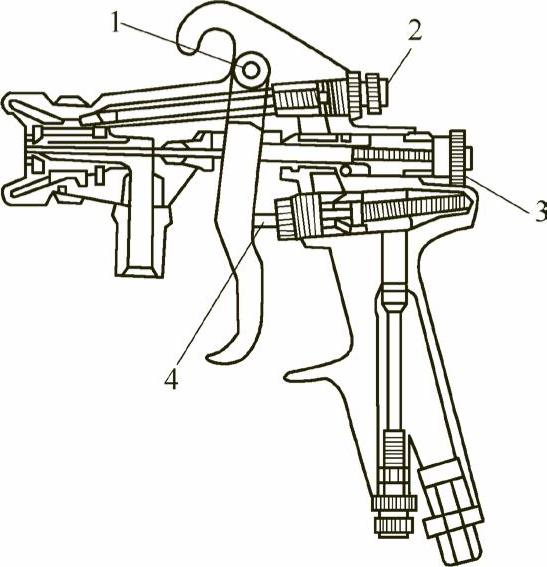

图3-58 喷枪需要润滑的部位

1—扳机转轴 2—喷雾扇形控制钮 3—涂料控制旋钮 4—空气阀

要点：

●不要把整把喷枪长时间泡在清洗液中，这样会使密封圈硬化，并破坏润滑效果。

●为了获得最佳的修补效果，在不同的涂层和情况下要使用不同的喷枪。建议每人配四把喷枪，一把用于底漆、中涂层喷涂，一把用于面漆、清漆层喷涂，一把用于银粉漆喷涂，还有一把小修补喷枪用于点修补时使用。如果这些喷枪保持良好的清洗和工作顺序，就会节省大量的换枪时的调整和清洗时间。(www.daowen.com)

3.气流分配环的更换

对于HVLP类喷枪，其装配的橡胶气流分配环需定期更换，具体更换步骤如下：

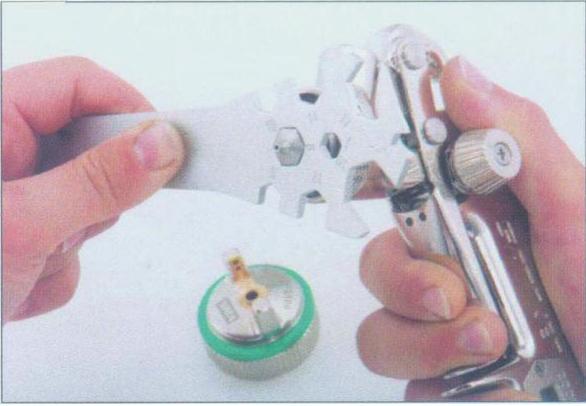

（1）拆下喷嘴套装件 如图3-59所示，旋开涂料流量控制钮，取下弹簧和枪针，取下空气帽，用专用扳手取下喷嘴。

图3-59 拆下喷嘴套装件

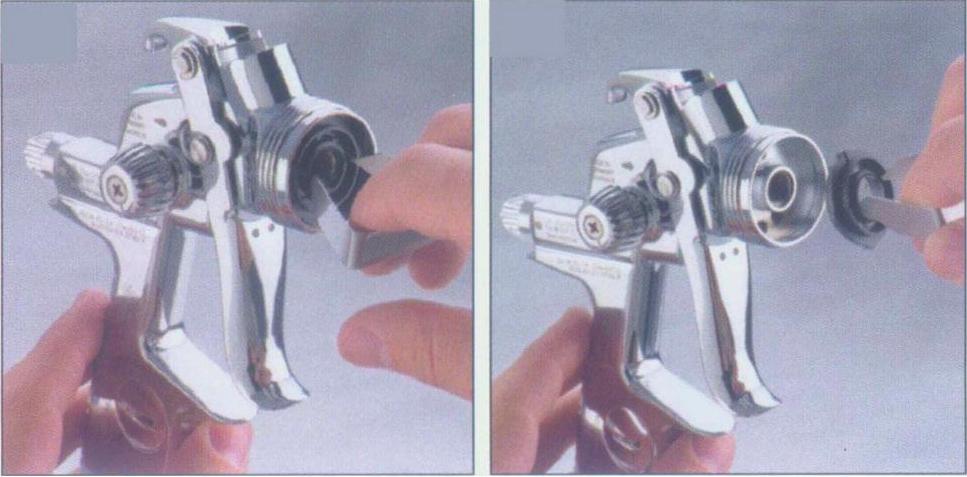

（2）取出气流分配环 如图3-60所示，用专用工具、小旋具等工具，把工具用力推进气流分配环上的两个圆孔。使用专用工具用力拉出气流分配环，并把枪体气流室内的污垢清洁干净。

图3-60 取出气流分配环

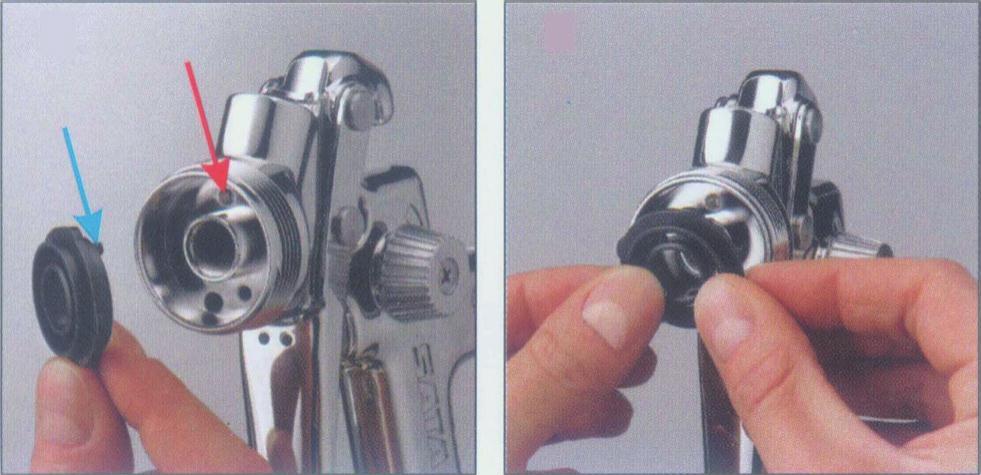

（3）安装新的气流分配环 如图3-61所示，将新的气流分配环蓝色箭头所指的塑料定位脚对准红色箭头所指的枪体定位孔，然后推进气流分配环，装上喷嘴并轻轻旋紧，再把喷嘴旋出，检查气流分配环是否已经贴紧枪体各部位。

图3-61 安装新气流分配环

（4）安装喷嘴套装件 按拆卸套装件相反的顺序安装喷嘴套装件。

4.喷枪常见故障的诊断与排除

如果对喷枪维护、清洁、使用不正确，喷枪本身会产生许多问题，空气喷枪容易发生故障的部位如图3-62所示，喷枪常见故障的原因及处理办法如表3-11所示。

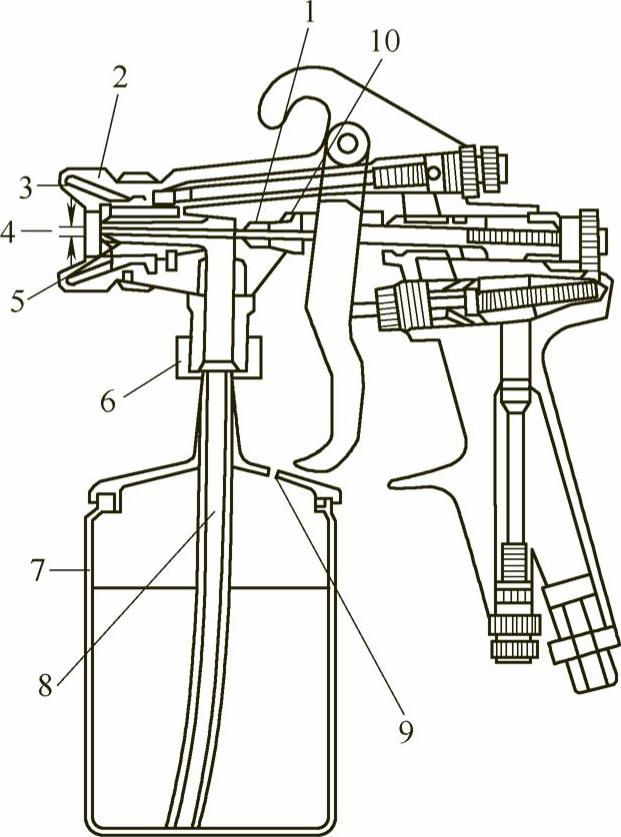

图3-62 空气喷枪容易发生故障的部位

1—针阀 2—空气帽 3—侧孔 4—中心孔 5—喷嘴 6—储料杯安装螺母 7—储料杯 8—涂料管 9—储料杯盖进气口 10—针阀套螺母

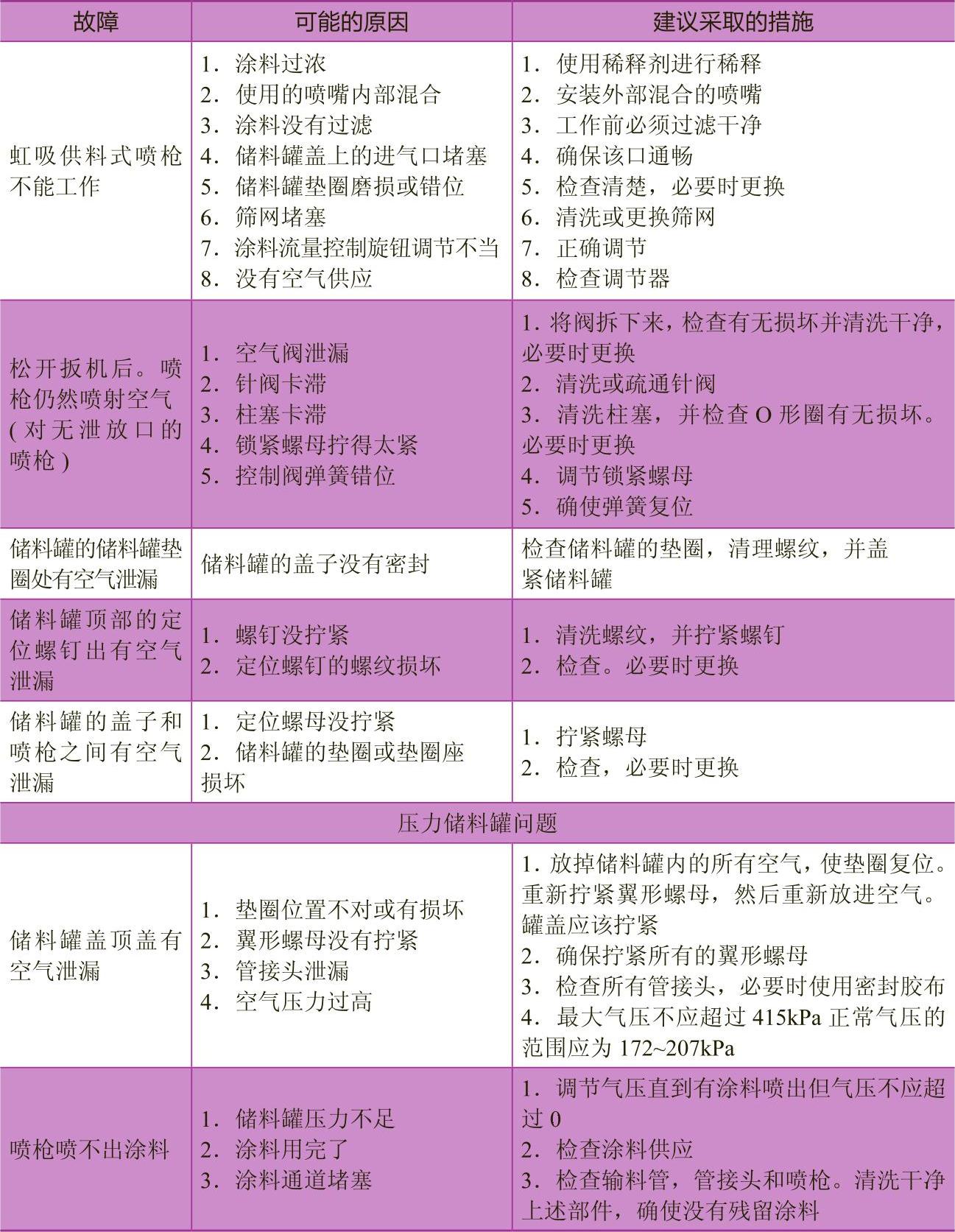

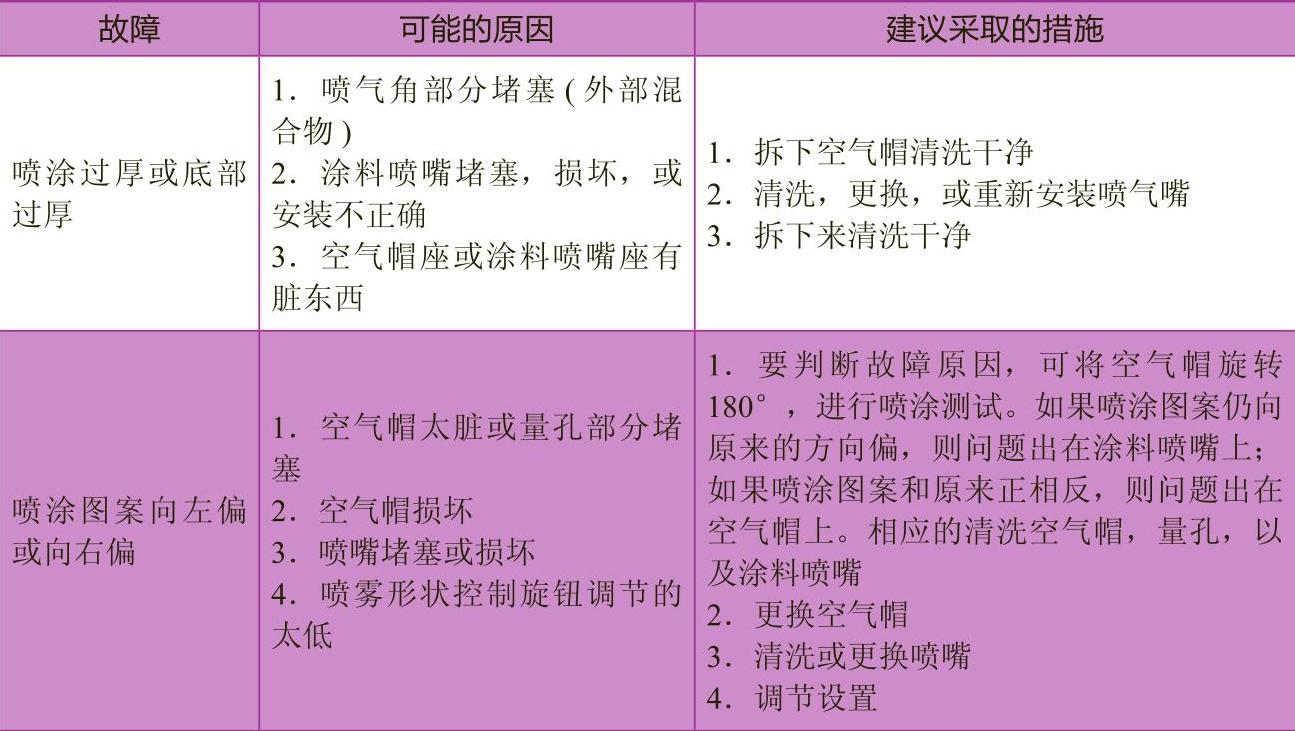

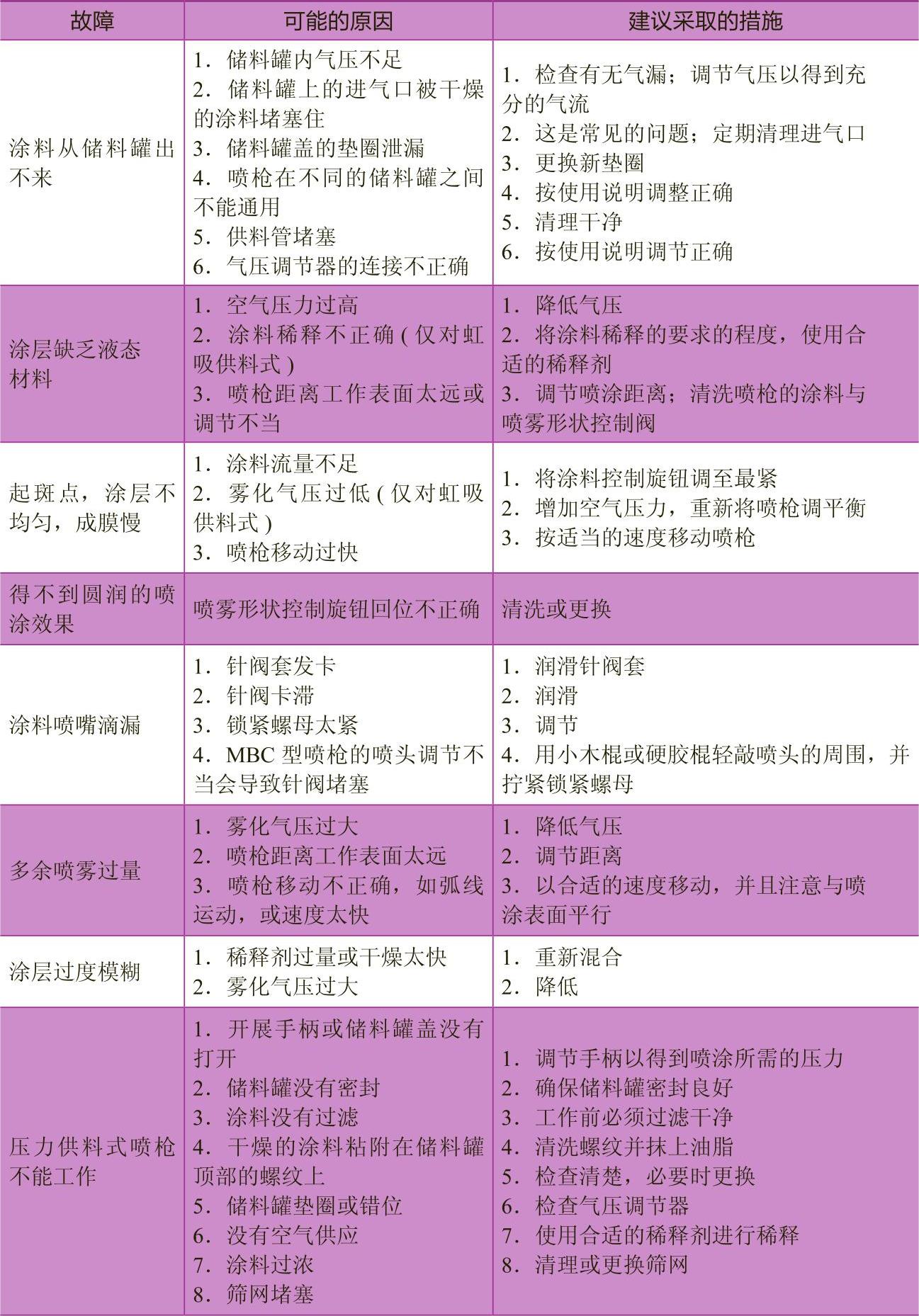

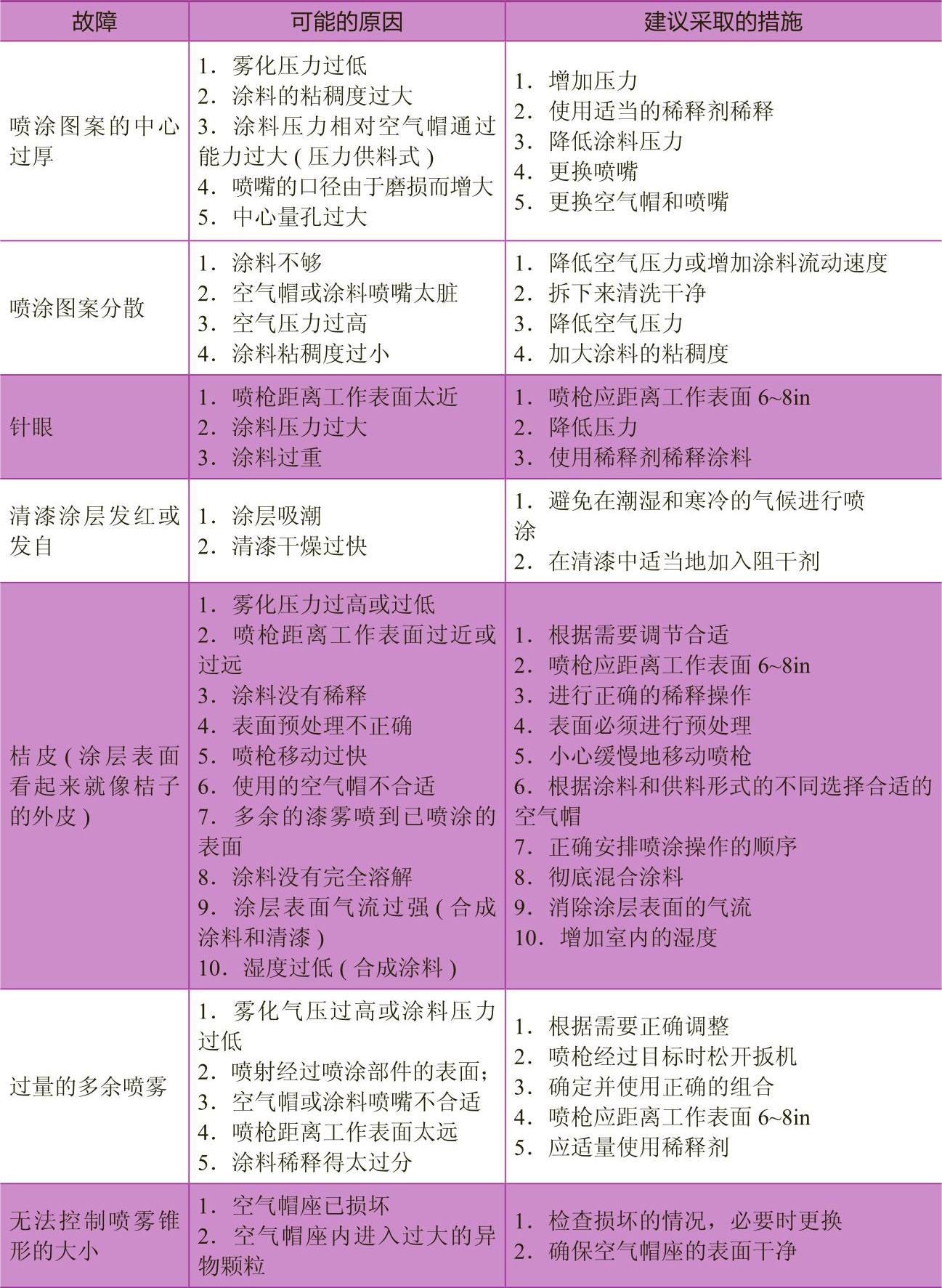

表3-11 喷枪常见故障诊断

（续）

（续）

（续）

（续）
