多年冻土区隧道洞口段临时边仰坡及路堑边坡宜采用“前截后挡”型的路基边坡防排水结构（图6—15）。

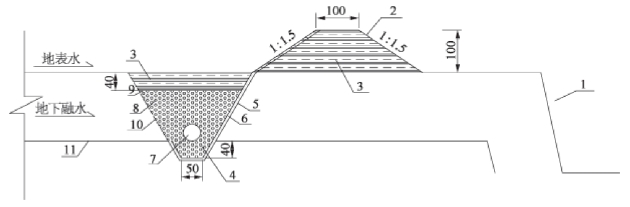

图6—15　“前截后挡”型排水系统断面布置图

1—多年冻土区隧道洞口段临时边仰坡或路堑边坡；2—挡水埝；3—黏性土；4—保温渗水暗沟；5—防水板；6—保温隔热保温层；7—φ200 mm双壁波纹管；8—级配碎石；9—无纺土工布；10—暗沟开挖线；11—多年冻土上限

前截即采用保温渗水暗沟截排地下融水，后挡即采用挡水埝处理地表水。

（1）结构优点

①功能全面，彻底阻断水源。采用前截后挡机理，将挡水埝与保温渗水暗沟相结合，全面处理地表水和地下融水，彻底阻断了水源这一多年冻土区路基病害产生的主要因素。

②结构形式稳定，排水性能好。挡水埝与保温渗水暗沟既分工明确，又紧密配合，缺一不可。挡水埝下方的地下融水不再是简单的阻挡，而是通过暗沟及时排走，减低暖末寒初之季土体冻胀程度，保障了挡水埝结构的安全；保温渗水暗沟采用级配碎石回填，在经过长久的冻融循环后仍有很好的透水性、集水性、抗冻性，上部应按要求做好隔水层，且地表水通过挡水埝得到及时的排放，防止侵入地底影响暗沟排水性能。(www.daowen.com)

③长期服役性好，减少养护成本。这种排水系统由于其结构稳定、不易失效，具有很好的长期服役性，解决了多年冻土区排水系统屡清屡堵、有投入无收获的现象，极大地降低了养护难度，减少了工程投入，在多年冻土区斜坡路基排水中具有一劳永逸的效果。

（2）具体施工步骤

①多年冻土区隧道洞口段临时边仰坡或路堑边坡开挖，将坡面浮渣清除，并将坡面清理干净，及时防护。

②保温渗水暗沟施工前认真核对水文地质情况，弄清水源和水流方向，准确定位放样后沿暗沟开挖线开挖沟槽，沟槽底部宽0.5 m，深入多年冻土上限以下0.4 m左右。在沟槽底部和侧壁按顺序铺设防水板、隔热保温层、防水板，铺设范围在上坡侧需超出多年冻土上限，下坡侧超出坡面高度1 m，以作为挡水埝迎水面隔水层。

③沟槽内填洗净级配碎石，回填至多年冻土上限处，安装φ200 mm双壁波纹管，继续回填至坡面下方0.4 m处，铺设无纺土工布，土工布采用黏性土回填至坡面高度，用来隔断地表水。回填完表层用草皮覆盖。

④参考超出坡面的防水板位置，施工挡水埝，并利用防水板做好迎水面防水层。挡水埝宜采用黏土分层填筑，黏土来源困难时可采用粗颗粒土填筑，每层虚铺厚度不得大于0.25 m。挡水埝底部可采用压路机压实，上部采用手扶打夯机等小型压实机具夯实。挡水埝应填筑密实，坡面平顺，保证其排水性能。
