首先在初衬表面铺设第一层防水板，铺设施工工序简单，施工工艺已经非常成熟。主要施工工序为：初衬基面处理→铺设土工布→铺设防水板。

第一层防水板采用无钉铺设方法，即先采用专用射钉及热熔垫圈将土工布固定在喷射混凝土上，专用热熔垫圈按梅花形布设；然后利用手动电热熔接器加热，使防水板焊接在固定土工布专用的热熔垫圈上。土工布、防水板按照从下向上的顺序铺设，环向铺设时，下部防水板应压住上部防水板，松紧应适度并留有余量，保证土工布、防水板全部面积均能贴到围岩。

铺设完第一层防水板后，有四种方法安装保温板和第二层防水板（李占奎，2012）。

（1）胶结法

胶结法是把TN—1型聚氨酯黏结剂均匀地涂抹在第一层防水板和保温板表面，晾置片刻，至黏结剂开始凝胶后将保温板贴在第一层防水板表面，并人工用力加压密贴，直至达到足够的胶结强度；然后把TN—1型聚氨酯黏结剂均匀地涂抹在保温板的另一面和第二层防水板表面。利用同样的方法将第二层防水板和保温板粘接牢固。

（2）吊绳吊挂法

在第一层防水板内表面、第二层防水板外表面均预先焊接连接带。连接带利用防水板边角料加工而成，宽约5 cm，长约20 cm，连接带两端与防水板表面焊接，中间预留供吊绳穿过的空隙，形成吊环状。吊绳材料为普通塑料带。吊绳吊挂法如图6—9所示。

自隧道一侧边墙底开始施工，保温板安装与第二层防水板铺设同步进行。首先将吊绳与第一层防水板内表面吊环通过系扣连接牢固，从保温板缝隙穿出（或单独在保温板上钻小孔穿出）；然后与第二层防水板外表面的吊环通过系扣连接，拉紧吊绳，收紧两层防水板，即可将保温板固定在中间位置。

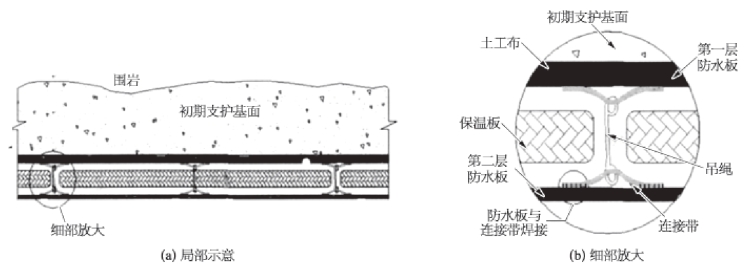

图6—9　吊绳吊挂法

（3）环向钢筋固定法(www.daowen.com)

首先在靠近隧道两侧边墙处混凝土底板打设φ20 mm短钢筋，每根短钢筋长约35 cm。短钢筋伸出混凝土面20 cm左右，隧道纵向间距为1 m；然后安装拱墙环向固定钢筋，要充分考虑二衬断面尺寸，保证环向固定钢筋安装在保温板与第二层防水板之间设计位置。环向固定钢筋就位后，将其与短钢筋焊接牢固。如果二衬为钢筋混凝土结构，直接利用伸出仰拱面的环向预留主筋作为短钢筋与环向固定钢筋焊接牢固即可。准备工作完成后，在侧面将保温板塞进第一层防水板与环向钢筋中间的夹层内。拱墙保温板安装完成后开始铺设第二层防水板。第二层防水板外表面同样焊接连接带，形成吊环状，利用吊绳通过吊环与φ20 mm环向固定钢筋系牢即可。环向钢筋固定法如图6—10所示。保温层施工如图6—11所示。

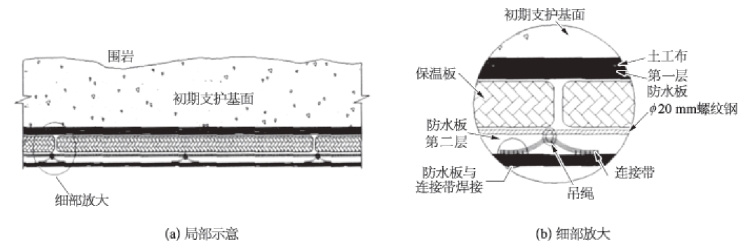

图6—10　环向钢筋固定法

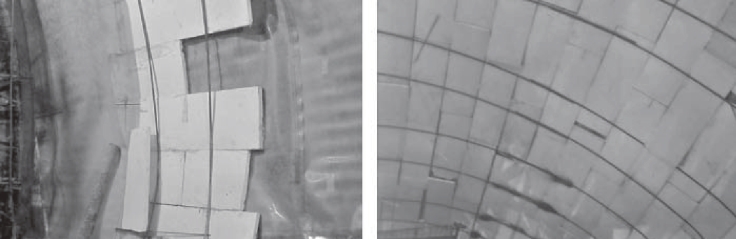

图6—11　姜路岭鄂拉山隧道保温层施工

（4）防水板连接带环向张拉连接法

防水板连接带利用防水板剩余边角料加工而成，宽约5 cm，长度根据保温板具体尺寸确定。连接带与防水板属于同一种性质材料，二者可以利用手动电热熔接器加热焊接牢固。连接带不仅可以通过其两端与第一层防水板表面焊接将保温板固定牢固，还可以作为焊接第二层防水板的固定媒介，这是利用防水板连接带的一个显著优点。

铺设保温板时，由隧道两侧边墙开始向拱顶逐块进行。首先，将两条连接带的一端焊接在防水板上表面，保温板就位后，拉紧两条连接带，将连接带的另一端同样分别焊接在防水板表面，这样第一块保温板固定完毕；接着，将固定第二块保温板的连接带焊接在固定第一块保温板的连接带表面。铺设第二层防水板时，直接将防水板与连接带通过热熔焊枪焊接牢固即可。防水板连接带环向张拉法如图6—12所示。

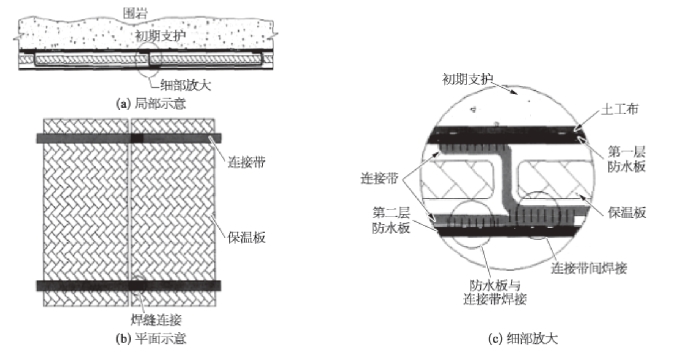

图6—12　防水板连接带环向张拉连接法
