①一般施工工艺如下：

A.首先检查隧道二衬表面是否平整，以及是否存在空洞、蜂窝或深裂缝、渗漏水等问题。如有以上问题应预先处理解决，必须保证衬砌表面平顺、干燥，之后再继续下一步工序。

B.在隧道二衬表面测位、放线、打眼，并设置膨胀螺栓，膨胀螺栓混凝土内埋设深度不得小于设计深度（膨胀螺栓必须与二衬表面垂直且紧固于衬砌内；膨胀螺栓规格和间距按设计要求设置）。

C.将FL—U形件固定在螺栓端头，FL—U形件与螺栓垂直，不可出现松动。

D.用保温板将FL龙骨U槽填实后，再将FL龙骨用FL自攻钉固定在FL—U形件上，如图6—7所示。FL龙骨延展方向同隧道纵深方向一致。FL龙骨加长时，必须使用FL接长件连接。

E.将保温板镶嵌在FL龙骨框架内，保温板块必须连接紧密。

F.用FL自攻钉将防火板固定在FL龙骨框架上。板与板相接时，留2～3 mm伸缩缝。整个施工面延隧道纵深每隔30 m留一个25 mm宽伸缩缝。要求整个施工面随隧道拱成自然弧形且平整牢固。

G.用专用腻子及网带将防火板之间缝隙密封并打磨平整。

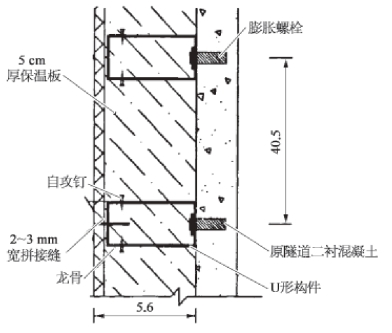

图6—7　保温板安装(www.daowen.com)

②针对保温层铺设在二衬表面时防火要求高，且宜脱落等问题，张祉道等（2004）对国外类似结构进行了改进，提出了一种预制拼装方案，如图6—8所示。其施工工艺如下：

A.预先将泡沫塑料用胶粘在钢筋混凝土预制块上（预制块每块长2 m，宽1 m，厚6 cm，内表面已涂有防火涂料）。

B.在二衬上打孔（φ24 mm，深25 cm），为保证打孔精度，须用样板确定孔位及方向。

C.孔中塞入膨胀螺栓。

D.安装保温预制板，拧紧螺帽。

保温层在衬砌内缘采用安装预制板的办法防碰撞及防火性能好，万一有损坏，也便于今后拆换。预制板拟采用轻骨料钢筋混凝土在工地生产，每块约重180 kg，安装时应有简单起重机械。

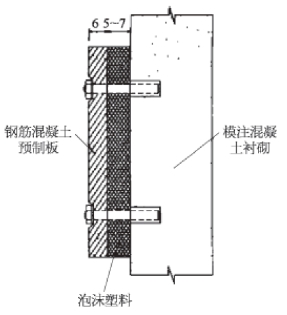

图6—8　拼装式保温层
