(1)工程概况
单向导热路面+片块石路基(图4—1)位于共玉公路科技示范工程,桩号K566+400—K566+960,长560 m。该段属山前冲积平原地貌,地势较为平坦开阔,植被、水草沼泽地发育,覆盖率达85%,冻胀草丘发育,地表积水严重。地层岩性主要为粉土(含卵石),卵石、地下水埋深0.8 m,属冻结层上水。该段属连续多年冻土区,主要发育富冰、饱冰冻土,融沉等级Ⅲ~Ⅳ级,天然上限为1.8~2.6 m,冻土年平均地温-0.27℃,为高温不稳定低温带,极差冻土工程地质段。
图4—1 单向导热路面+片块石路基
(2)工作原理
冻土区片块石路基的工作原理在于其冷季时的自然对流降温效应。路面加宽后,片块石层的宽度也相应增加,其高宽比发生变化,其自然对流降温效应将受到削弱;并且暖季时的吸热量也会因吸热面的增大而增大。这两方面都将导致下部冻土吸热量的增加。因此,将原片块石路基变更为单向导热路面+片块石路基。该复合路基的工作原理(图4—2)为:在冷季,片块石层发挥自然对流降温效应,带走下部冻土中的热量;在暖季,单向导热路面能够减少进入路基的外界热量,从而减少下部冻土的吸热量。因此,该复合路基能够在路面加宽的条件下减少下部冻土的吸热量,甚至变吸热为放热。这种单向导热路面+片块石路基具有形式简单、取材便利、环境友好、养护成本低等优点。
(3)适用条件(www.daowen.com)
单向导热路面+片块石路基适用于路基高度>3 m的富冰、饱冰冻土段。

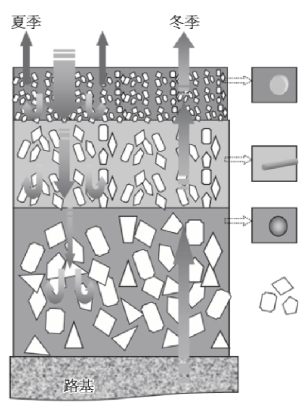

图4—2 单向导热路面工作原理
(4)设计方案
不清表,冲击碾压砂砾,冲入地表下30 cm,地表上填筑30 cm砂砾,设置1.2 m片块石通风路基,采用单向导热路面。单向导热路面由4 cm AC—13沥青混凝土上面层、5 cm AC—20沥青混凝土中面层、18 cm沥青碎石(ATB—25)基层、18 cm 2%低剂量水泥稳定碎石和20 cm厚级配砂砾组成,上面层AC—13、中面层AC—20和上基层ATB—25使用漂珠代替矿粉,实现路面各层之间的定向导热,采用漂珠替代矿粉的比例为5%、15%和30%,漂珠通过拌和楼窗口人工定量投放。
