多年冻土区公路工程路基过渡段施工关键技术

时间:2023-10-06 理论教育 版权反馈
【摘要】:多年冻土路基过渡段主要包括:填、挖过渡段;路基与桥(涵)过渡段;融区与多年冻土区过渡段;高、低含冰量冻土过渡段。高、低含冰量冻土过渡段路基高、低含冰量冻土的分界线非常难确定,因此在以往的多年冻土路基设计中,很少有关于高、低含冰量冻土过渡段路基设计的相关内容。一般情况下,高、低含冰量冻土过渡段路基设计应以高含冰量冻土为设计依据。

多年冻土区公路工程路基过渡段施工关键技术

多年冻土路基过渡段主要包括:填、挖过渡段;路基与桥(涵)过渡段;融区与多年冻土区过渡段;高、低含冰量冻土过渡段。过渡段通常为不同工程措施、不同结构的过渡,是多年冻土路基施工难点,也是质量控制的难点。

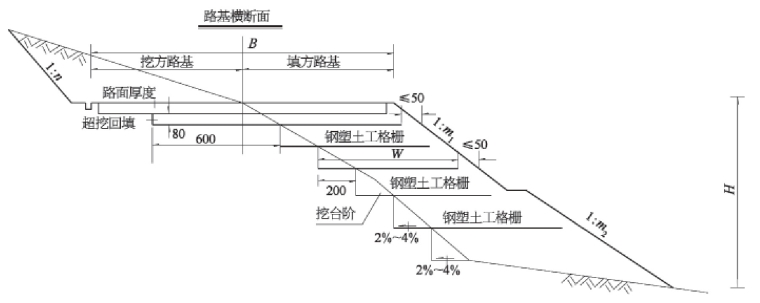

图2—3 开挖台阶施工技术方案

(1)填挖过渡段路基

填挖过渡段路基在纵向填挖交界处,沿路基垂直方向开挖台阶,台阶宽2.0 m,台阶上沿路基横向宽度全断面铺设土工格栅,台阶底做成向内倾斜2.0%~4.0%的坡度。填挖交界处路床部分纵向超挖10 m长的过渡段,并在路床底部沿路基横向宽度全断面铺设土工格栅。填挖交界路基处理方案如图2—4所示。

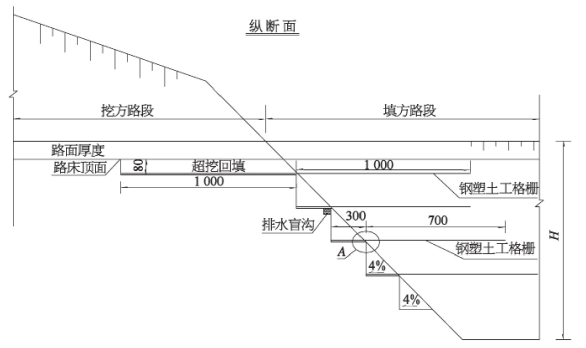

图2—4 填挖交界路基处理方案

(2)路基与桥(涵)过渡段路基

路基与桥(涵)连接处的路基设计称为路基与桥(涵)过渡段路基(图2—5、图2—6)。路基与桥(涵)过渡段路基设计长度不小于200 cm,路基设计高度按填方路基高度设计,若路基设计高度不能满足路基临界高度时,则应采取保温隔热工程措施,或设计XPS隔热层。当桥(涵)基础深度较大时,路基与桥(涵)过渡段路基设计时,应采取换填或设置保温隔热层,以保护多年冻土地基。除设置保温隔热层外,路基与桥(涵)过渡段路基应采用砂砾土回填,且砂砾土粉黏粒含量不大于5%。

(www.daowen.com)

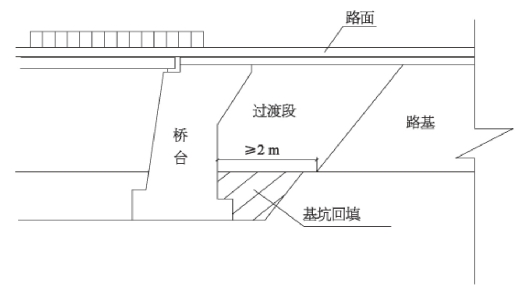

图2—5 路堤桥台过渡段的形式

图2—6 路堤与横向结构物过渡段形式

(3)融区与多年冻土区过渡段路基

融区与多年冻土区的分界线一般很难确定,根据融区(季节冻土区)、多年冻土区对路基稳定性的影响,在融区(季节冻土区)路基设计主要以防治冻胀为主,而在多年冻土区则主要以防治融沉为主,因此在融区与多年冻土区过渡段路基设计时,既要防治冻胀,也要防治融沉。考虑这一原则,路基最小填土高度宜不小于150 cm。如果公路沿线石料丰富,路基结构采用片块石路基为宜;如果公路沿线石料匮乏,则以在填土路基中设置防水隔热层为宜。

(4)高、低含冰量冻土过渡段路基

高、低含冰量冻土的分界线非常难确定,因此在以往的多年冻土路基设计中,很少有关于高、低含冰量冻土过渡段路基设计的相关内容。一般情况下,高、低含冰量冻土过渡段路基设计应以高含冰量冻土为设计依据。也就是说,对于高、低含冰量冻土过渡段路基设计方案,采用高含冰量冻土区的路基设计方案。

过渡段路基设计长度,从路基设计的连续性与便于路基施工出发,除填挖过渡段与路基与桥(涵)过渡段路基设计按实际需要长度设计外,融区与多年冻土区过渡段路基设计的最小路段长度宜不小于300 m,高、低含冰量冻土过渡段路基设计(含高含冰量冻土区的路基设计)的最小路段长度宜不小于300 m。
