驱动系统的测试技术就是电机驱动系统的测量与试验技术。在驱动系统的测试过程中，既要对驱动调速电机进行相应的测试和试验，又要对电机控制系统进行相应的测试和试验，同时，为了配合整车的需求，更多的测试工作将针对驱动系统——包括驱动电机和电机控制系统同时进行。

不同于一般工业电机的测试，在电驱动车辆驱动系统的测试中，更多是关注驱动电机系统的性能特性以及工况特性，所以驱动系统的测试一般都需要在专门的测试平台上结合规定的测试程序进行。图9-1所示是一般的测试平台布置图。

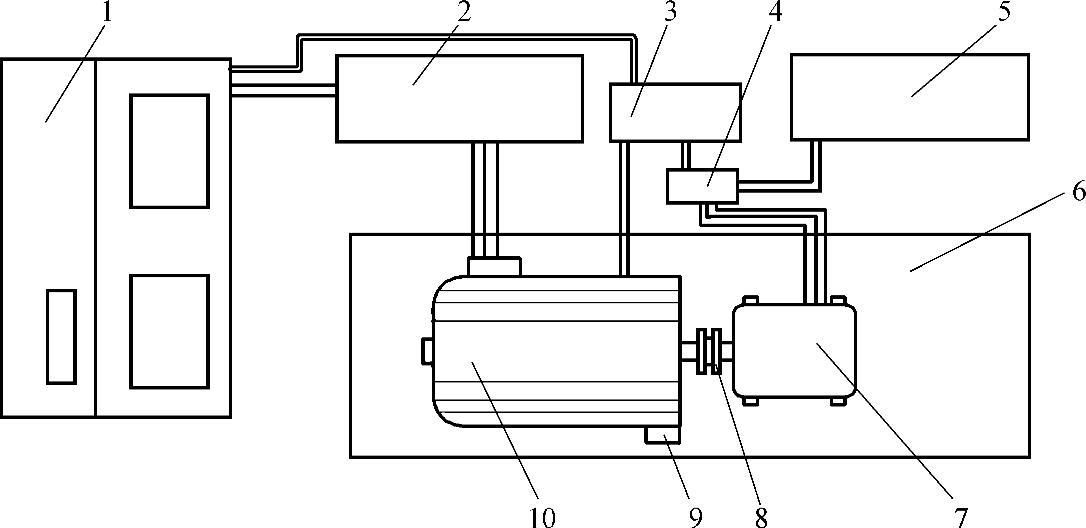

图9-1 电驱动系统测试平台示意图(www.daowen.com)

1—测功机及电源柜控制平台 2—测功机控制电源柜 3—信号采集柜 4—被测电机控制器 5—被测电机整流/逆变电源柜 6—平台 7—被测试驱动电机 8—柔性联轴器 9—转速-转矩传感器 10—测功机

本章不仅会介绍电驱动系统——包括驱动电机和电机控制系统的各项参数的测试方法和规范，同时也会介绍相关的测试设备的要求。

在下面的介绍中，带下标mtr的参数表示是驱动电机的参数，例如T_mtr表示驱动电机输出转矩；带下标tra的参数表示电机控制器的参数，例如u_a-tra表示电机控制器a相电压；带下标dyn表示是测功机参数，例如n_dyn表示测功机转速；带下标sys表示是驱动电机和电机控制系统的参数，例如η_sys表示驱动电机和控制系统的总体效率。
