以单相全波电路代替上述发电机，给电动机供电，分析此时电路内电能的流向。设电动机M作为电动机运行，全波电路应工作在整流状态，α的范围为0～π/2，直流侧输出U_d为正值，并且U_d＞E_M，如图5-53a所示，才能输出I_d，其值为

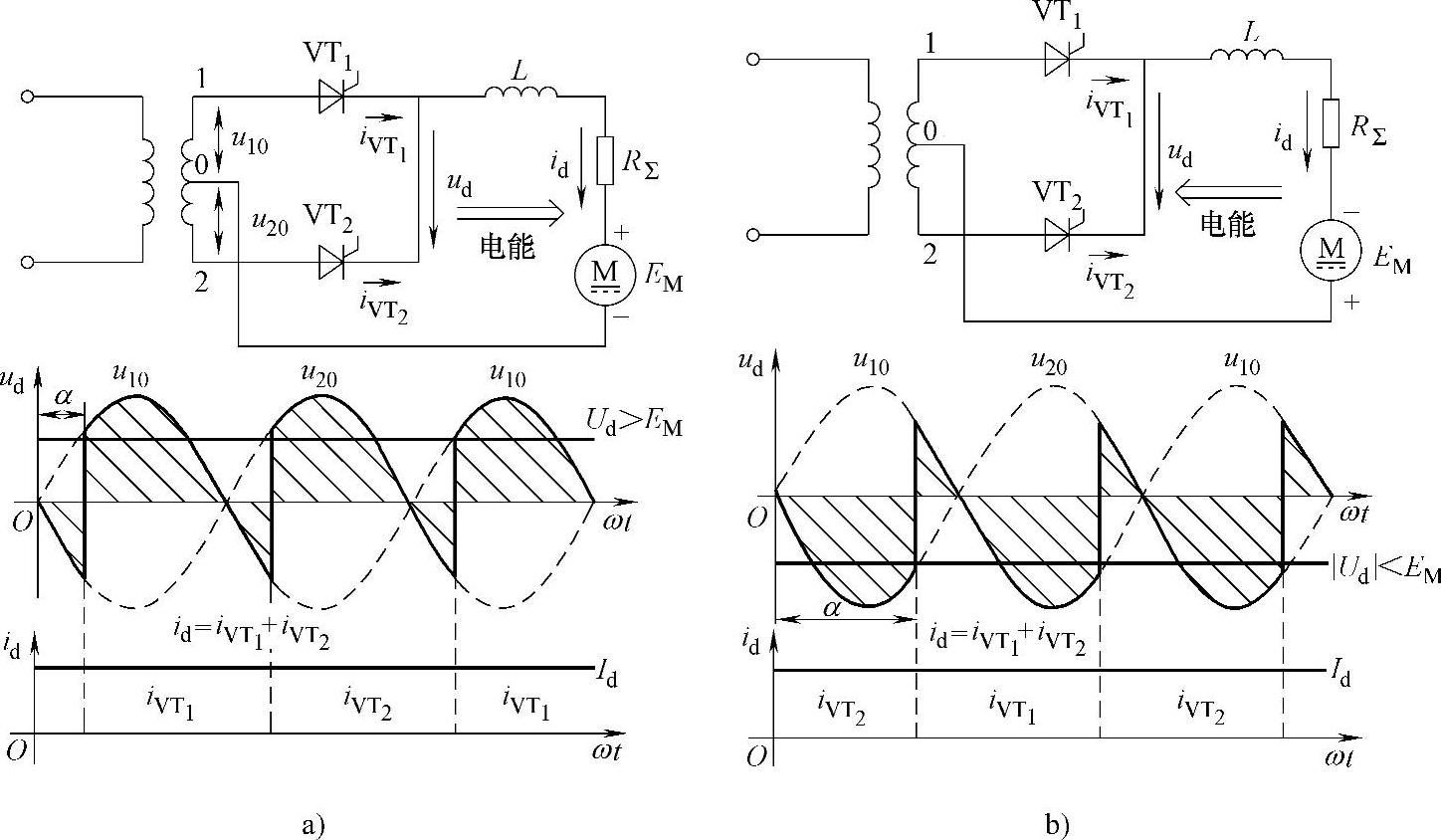

图5-53 单相全波电路的整流与逆变

一般情况下R_Σ值很小，因此电路经常工作在U_d≈E_M的条件下，交流电网输出电功率，电动机则输入电功率。

在图5-53b中，电动机M作为发电回馈制动运行，由于晶闸管器件的单向导电性，电路内I_d的方向依然不变，欲改变电能的输送方向，只能改变E_M的极性。为了防止两电动势顺向串联，U_d的极性也必须反过来，即U_d应为负值，且E_M＞U_d，才能把电能从直流侧送到交流侧，实现逆变。这时I_d为

电路内电能的流向与整流时相反，电动机输出电功率，电网吸收电功率。电动机轴上输入的机械功率越大，则逆变的功率也越大。为了防止过电流，同样应满足E_M=U_d。E_M的大小取决于电动机转速的高低，而U_d可通过改变α来进行调节。由于逆变状态时U_d为负值，故α在逆变状态的范围应在π/2～π之间。(www.daowen.com)

在逆变工作状态下，虽然晶闸管的阳极电位大部分处于交流电压为负的半周期，但由于有外接直流电动势E_M的存在，使晶闸管仍能承受正向电压而导通。

从上述分析中，可归纳出产生逆变的条件如下：

1）要有直流电动势，其极性须和晶闸管的导通方向一致，其值应大于变流电路直流侧的平均电压。

2）要求晶闸管的触发延迟角α>π/2，使U_d为负值。

两者必须同时具备才能实现有源逆变。

必须指出，半控桥或有续流二极管的电路，因其整流电压u_d不能出现负值，也不允许直流侧出现负极性的电动势，故不能实现有源逆变。欲实现有源逆变，只能采用全控电路。
