无级式自动变速器（Continuously Variable Transmission，CVT）采用传动带和工作直径可变的主、从动轮相配合来传递动力，可以实现传动比的连续改变，从而得到传动系统与发动机工况的最佳匹配。通过传动比的连续变化，CVT可以使车辆根据外界行驶条件和发动机负载实现最佳匹配，使发动机在高效区运转，燃烧完全，排放减少，噪声降低，从而充分发挥发动机的潜力，使车辆有良好的动力性、经济性。另外，CVT传动比连续变化，没有换档冲击，适应舒适性要求。目前，汽车CVT按照作用方式的不同和传动形式的差异，可以分为摩擦式无级变速器、电传动式无级变速器、滑动离合器式无级变速器、静液传动式无级变速器、液力传动式无级变速器。其中，摩擦式无级变速器应用较多，有锥盘滚轮式、摩擦行星式、金属带式等不同的形式。金属带式无级变速器由于结构简单、传动效率高、传递功率大，成为国内外汽车传动研究和推广的重点之一。

金属带式无级变速器的基本结构如图4-13所示。图中，从动轴上的锥盘向内夹紧，迫使金属带向外滑移，而主动轴上的锥盘向外移动，金属带向内滑移，从而改变主动轴和从动轴上金属带的传动半径。由于金属带沿推力方向的线速度不变，因此速比增大到最大值；同理，主动轴上的主动锥盘内移，从动轴上从动锥盘外移，速比减小到最小值。要得到指定大小的速比，就需要精确控制锥盘的移动位置，从而控制金属带的传动半径。通常不论是主动轴上还是从动轴上，都有一个锥盘是可以沿轴向移动的，而另一个则固定在轴上。控制锥盘的移动，实际上就是控制可动锥盘的移动。

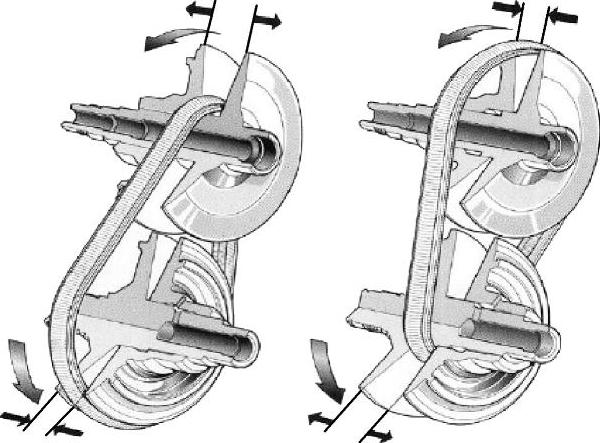

图4-13 金属带式无级变速器的基本结构

传动带式CVT根据传动带的不同可分为橡胶带式、金属推块式和金属链式等，橡胶带式CVT多用在摩托车、沙滩车等小型机动车上，目前在汽车上成功实现商业化的是金属推块式和金属链式CVT。推块式金属带如图4-14所示，它由几百片V形推块和两组金属环组成，推块厚度为14～22mm，在带轮压力的作用下，依靠推块推挤力来传递动力。金属环由多层厚度为0.18mm的带环叠合而成，在传动中正确引导金属推块的运动。钢链式CVT用承受拉力的钢链代替推块式钢带，如图4-15所示，这种CVT最典型的代表就是保时捷的CVTtip（CVT+Tiptronic）和奥迪的Multitronic系统。与推块式金属带相比，钢链式CVT能够传递更大的转矩，适用于较大排量的发动机，但在高速时噪声较大，二者各有优缺点。(www.daowen.com)

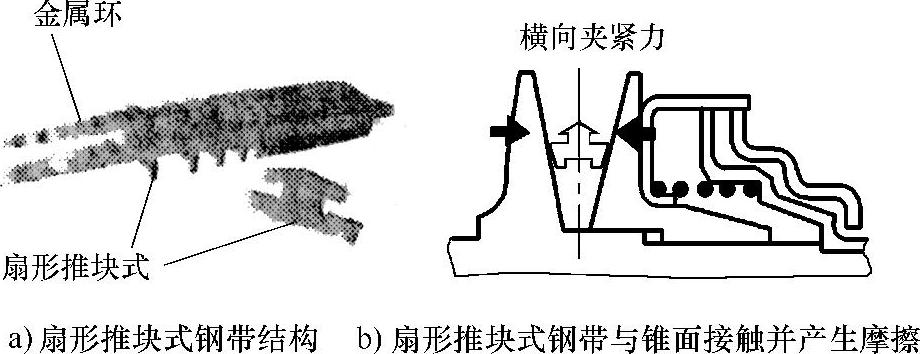

图4-14 推块式金属带

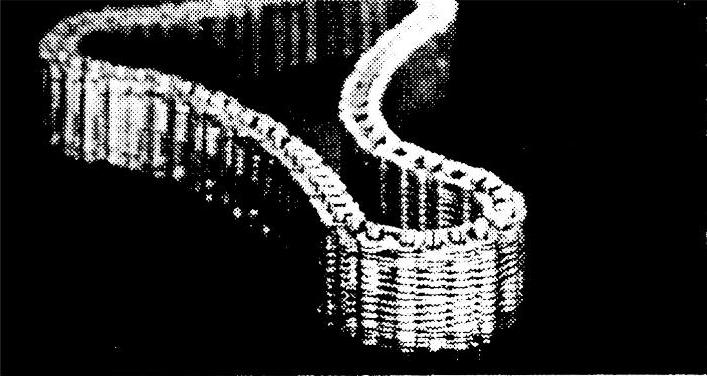

图4-15 钢链式CVT
