在建筑上，将主要作为保温、隔热使用的材料通称为绝热材料。绝热材料通常导热系数（λ）值应不大于0.23W／（m·k），热阻（R）值应不小于4.35（m2·k）／W。此外，绝热材料尚应满足：表观密度不大于600kg／m3，抗压强度大于0.3MPa，构造简单，施工容易，造价低等。

12.1.1　影响材料导热系数的因素

影响材料保温性能的主要因素是导热系数的大小，导热系数愈小，保温性能愈好。材料的导热系数受以下因素影响：

（1）材料的性质。不同的材料其导热系数是不同的，一般说来，导热系数值以金属最大，非金属次之，液体较小，而气体更小。对于同一种材料，内部结构不同，导热系数也差别很大。一般结晶结构的为最大，微晶体结构的次之，玻璃体结构的最小。但对于多孔的绝热材料来说，由于孔隙率高，气体（空气）对导热系数的影响起着主要作用，而固体部分的结构无论是晶态或玻璃态对其影响都不大。

（2）表观密度与孔隙特征。由于材料中固体物质的导热能力比空气要大得多，故表观密度小的材料，因其孔隙率大，导热系数就小。在孔隙率相同的条件下，孔隙尺寸愈大，导热系数就愈大；互相连通孔隙比封闭孔隙导热性要高。对于表观密度很小的材料，特别是纤维状材料（如超细玻璃纤维），当其表观密度低于某一极限值时，导热系数反而会增大，这是由于孔隙增大且互相连通的孔隙大大增多，而使对流作用加强的结果。因此这类材料存在一最佳表观密度，即在这个表观密度时导热系数最小。

（3）湿度。材料吸湿受潮后，其导热系数就会增大，这在多孔材料中最为明显。这是由于当材料的孔隙中有了水分（包括水蒸气）后，则孔隙中蒸汽的扩散和水分子的热传导将起主要传热作用，而水的λ为0.58W／（m·K），比空气的λ＝0.029W／（m·K）大20倍左右。如果孔隙中的水结成了冰，则冰的λ＝2.33W／（m·K），其结果使材料的导热系数更加增大。故绝热材料在应用时必须注意防水避潮。

（4）温度。材料的导热系数随温度的升高而增大，因为温度升高时，材料固体分子的热运动增强，同时材料孔隙中空气的导热和孔壁间的辐射作用也有所增加。但这种影响，当温度在0～50℃范围内时并不显著，只有对处于高温或负温下的材料，才要考虑温度的影响。

（5）热流方向。对于各向异性的材料，如木材等纤维质的材料，当热流平行于纤维方向时，热流受到阻力越小，导热系数越大；而热流垂直于纤维方向时，受到的阻力越大，导热系数越小。

12.1.2　建筑上常用保温材料

1.纤维状保温隔热材料

（1）石棉及其制品。石棉是一种天然矿物纤维，主要化学成分是含水硅酸镁，具有耐火、耐热、耐酸碱、绝热、防腐、隔音及绝缘等特性。常制成石棉粉、石棉纸板、石棉毡等制品，用于建筑工程的高效能保温及防火覆盖等。

（2）矿棉及其制品。矿棉一般包括矿渣棉和岩石棉。矿渣棉所用原料有高炉硬矿渣、铜矿渣等，并加一些调节原料（钙质和硅质原料）。岩棉的主要原料为天然岩石（白云石、花岗石、玄武岩等）。上述原料经熔融后，用喷吹法或离心法制成细纤维。矿棉具有轻质、不燃、绝热和电绝缘等性能，且原料来源广，成本较低。可制成矿棉板、矿棉毡及管壳等。可用作建筑物的墙壁、屋顶、天花板等处的保温和吸声材料，以及热力管道的保温材料。

（3）玻璃棉及其制品。玻璃棉是用玻璃原料或碎玻璃经熔融后制成纤维状材料，包括短棉和超细棉两种。

（4）植物纤维复合板。系以植物纤维为主要材料加入胶结料和填料而制成。如木丝板是以木材下脚料制成木丝，加入硅酸钠溶液及普通硅酸盐水泥混合，经成型、冷压、养护、干燥而制成。甘蔗板是以甘蔗渣为原料，经过蒸制、加压、干燥等工序制成的一种轻质、吸声、保温材料。

2.散粒状保温隔热材料

（1）膨胀蛭石及其制品。蛭石是一种天然矿物，经850～1000℃燃烧，体积急剧膨胀（可膨胀5～20倍）而成为松散颗粒，其堆积密度为80～200kg／m3，导热系数0.046～0.07W／（m·K），用于填充墙壁、楼板及平屋顶，保温效果佳。可在1000～1100℃下使用。膨胀蛭石也可与水泥、水玻璃等胶凝材料配合，制成砖、板、管壳等用于围护结构及管道保温。

（2）膨胀珍珠岩及其制品。膨胀珍珠岩是由天然珍珠岩、黑耀岩或松脂岩为原料，经煅烧体积急剧膨胀（约20倍）而得蜂窝状白色或灰白色松散颗料。堆积密度为40～300kg／m3，λ＝0.025～0.048W／（m·K），耐热800℃，为高效能保温保冷填充材料。膨胀珍珠岩制品是以膨胀珍珠岩为骨料，配以适量胶凝材料，经拌和、成型、养护（或干燥、或焙烧）后制成的板、砖、管等产品。

3.多孔性保温隔热材料

（1）微孔硅酸钙制品。微孔硅酸钙制品是用粉状二氧化硅材料（硅藻土）、石灰、纤维增强材料及水等经搅拌、成型、蒸压处理和干燥等工序而制成。用于围护结构及管道保温。(www.daowen.com)

（2）泡沫玻璃。它是采用碎玻璃加入1%～2%发泡剂（石灰石或碳化钙），经粉磨、混合、装模，在800℃下烧成后形成含有大量封闭气泡（直径0.1～5mm）的制品。它具有导热系数小、抗压强度和抗冻性高、耐久性好等特点，且易于进行锯切、钻孔等机械加工，为高级保温材料，也常用于冷藏库隔热。

（3）多孔混凝土（包括泡沫混凝土、加气混凝土等）和轻骨料混凝土。

（4）泡沫塑料。泡沫塑料是以合成树脂为基料，加入一定剂量的发泡剂、催化剂、稳定剂等辅助材料经加热发泡而制成的轻质保温、防震材料。目前我国生产的有聚苯乙烯、聚氯乙烯、聚氨酯及脲醛树脂等泡沫塑料。

4.其他保温隔热材料

（1）软木板。软木也叫栓木。软木板是用栓皮、栎树皮或黄菠萝树皮为原料，经破碎后与皮胶溶液拌和，再加压成型，在80℃的干燥室中干燥一昼夜而制成。软木板具有表观密度小，导热性低，抗渗和防腐性能高等特点。

（2）蜂窝板。蜂窝板是由两块较薄的面板，牢固地黏结在一层较厚的蜂窝状芯材两面而制成的板材，亦称蜂窝夹层结构。蜂窝状芯材是用浸渍过合成树脂（酚醛、聚酯等）的牛皮纸、玻璃布和铝片等，经加工粘合成六角形空腹（蜂窝状）的整块芯材。常用的面板为浸渍过树脂的牛皮纸、玻璃布或不经树脂浸渍的胶合板、纤维板、石膏板等。面板必须采用合适的胶粘剂与芯材牢固地粘合在一起，才能显示出蜂窝板的优异特性，即具有比强度大、导热性低和抗震性好等多种功能。

12.1.3　常用绝热材料的技术性能

常用绝热材料的技术性能见表12.1。隔热材料应能阻抗室外热量的传入，以及减小室外空气温度波动对内表面温度的影响。材料隔热性能的优劣，不仅与材料的导热系数有关，而且与导温系数、蓄热系数有关。

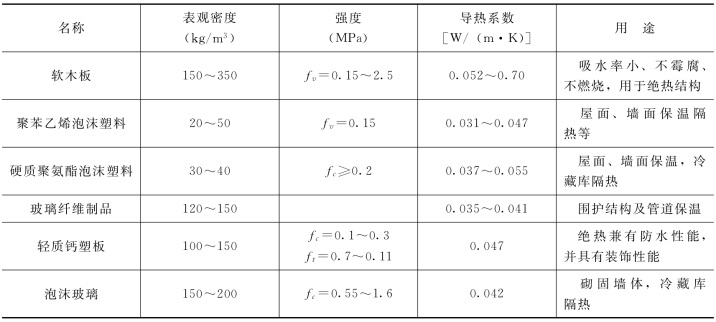

表12.1　常用绝热材料技术参数及用途

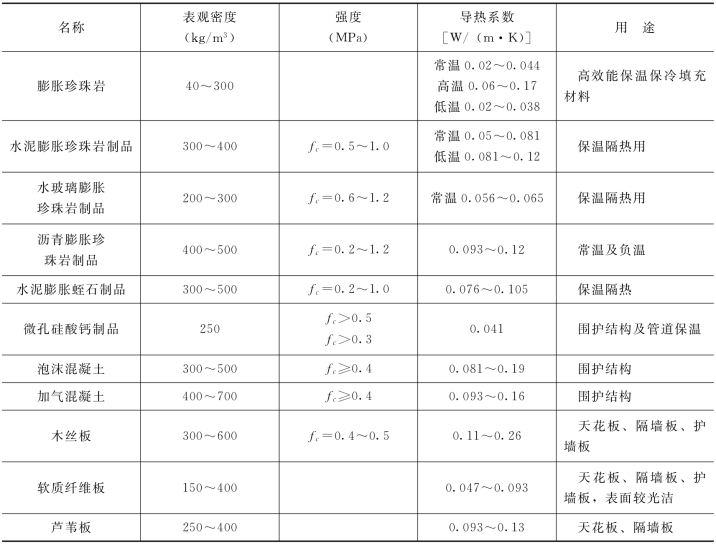

续表

在建筑中，围护结构隔热设计时，除了采用隔热材料外，还可以采取其他措施，起到隔热的效果，如：

（1）外表面做浅色饰面，如浅色粉刷、浅色涂层和浅色面砖等，窗户采用绝热薄膜。

（2）设置通风层，如通风屋顶、通风墙等。

（3）采用多排孔的混凝土或轻骨料混凝土空心砌块墙体。

（4）采用蓄水屋顶、有土或无土植被屋顶，以及墙面垂直绿化等。
