9.4.1　概述

建筑密封材料是能承受位移以达到气密、水密为目的而嵌入建筑接缝中的材料。建筑密封材料按性能分为弹性密封材料和塑性密封材料；按使用时的组分分为单组分密封材料和多组分密封材料；按组成材料分为改性沥青密封材料和合成高分子密封材料。

建筑密封材料应具有水密性和气密性，良好的粘结性、耐高低温性和耐老化性能，具有一定的弹塑性和拉伸—压缩循环性能。

选用密封材料时，应根据被粘结基层的材质、表面状态和性质来选择粘结性良好的密封材料；建筑物中不同部位的接缝，对密封材料的要求不同，如室外的接缝要求密封材料具有较高的耐候性，伸缩缝要求密封材料具有较好的弹塑性和拉伸—压缩循环性能。

9.4.2　建筑防水沥青嵌缝油膏

建筑防水沥青嵌缝油膏是以石油沥青为基料，加入改性材料（废橡胶粉和硫化鱼油）、稀释剂（松焦油、松节重油和机油）及填充料（石棉绒和滑石粉）等混合制成的膏状材料。沥青嵌缝油膏具有较好的耐热性、粘结性、保油性和低温柔韧性，因此广泛用于各种屋面板、空心板和墙板的接缝处防水密封，也可以用于混凝土跑道、道路、桥梁及各种构筑物的伸缩缝、施工缝等的嵌缝密封材料。

建筑防水沥青油膏按耐热度和低温柔性分为6个标号，其技术性能应满足JC207—76《建筑防水沥青嵌缝油膏》的要求，见表9.12。使用建筑防水沥青嵌缝油膏时，缝内应洁净干燥，先涂刷冷底子油一道，待其干燥后再嵌填油膏。为提高油膏的抗老化性能，可在其表面加石油沥青、砂浆、塑料等覆盖层。

9.4.3　丙烯酸酯密封膏

丙烯酸类树脂密封膏是丙烯酸树脂掺入增塑剂、分散剂、碳酸钙、增量剂等配制而成，有溶剂型和水乳性两种。

丙烯酸类树脂密封膏在一般建筑材料（如砖、砂浆、混凝土、大理石、花岗石等）上不产生污染。该种密封膏具有优良的抗紫外线性能，尤其是对于透过玻璃的紫外线。它的延伸率很好，初期固化阶段为200%～600%，经过热老化、气候老化试验后达到完全固化时为100%～350%。在－34～80℃温度范围内具有良好的性能，在美国和加拿大寒冷地区使用17年，还保持令人满意的性能；它还具有自密性，而且价格比橡胶类密封膏便宜，属于中等价格及性能的产品。

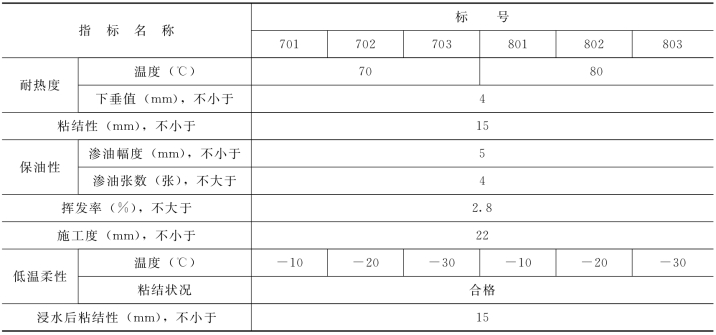

表9.12　建筑防水沥青嵌缝油膏的技术性能要求（JC207—76）

水乳性丙烯酸密封膏的技术性能应符合JC484—92《丙烯酸酯建筑密封膏》的规定，其主要技术要求见表9.13。

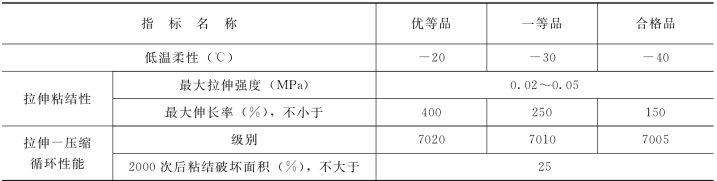

表9.13　丙烯酸酯建筑密封膏技术性能要求（JC484—92）

注　表中拉伸—压缩循环性能级别代号的前两位数字表示试件的加热处理温度，后两位数字表示拉伸—压缩率（%）。如7020表示试件的加热温度为70℃，拉伸—压缩率为±20%。

丙烯酸类树脂密封膏主要用于屋面、墙板、门、窗嵌缝，但它的耐水性不是很好，故不宜用于长期浸泡在水中的工程，如水池、污水厂、堤坝等水下接缝中；丙烯酸类树脂密封膏的抗疲劳性较差，不宜用于频繁受振动的工程，如广场、公路、桥面等交通工程的接缝中。

丙烯酸类树脂密封膏一般在常温下用挤枪嵌填于各种清洁、干燥的缝内，为节省密封膏，缝宽不宜太大，一般为9～15mm。

9.4.4　聚氨酯密封膏

聚氨酯密封膏一般用双组分配制，也有单组分的。制备双组分聚氨酯密封膏必须采用两步法合成，即由多异氰酸酯与聚醚通过加聚反应制成预聚体，再加入固化剂、助剂等在常温下交联固化成的高弹性建筑用密封膏。它具有模量低、延伸率大、弹性高、黏性好、耐低温、耐水、耐酸碱、抗疲劳、使用年限长等优点；而且在弹性建筑密封膏中价格较低。

聚氨酯密封膏与混凝土的粘结性很好，同时不必须要打底。虽然混凝土是多孔的，但吸水也不影响它同聚氨酯的粘结。故广泛用于屋面板、外墙板、混凝土建筑物沉降缝、伸缩缝的密封；阳台、窗框、卫生间等部位的防水密封；以及给排水管道、蓄水池、游泳池、道路桥梁等工程的接缝密封与渗漏修补。

聚氨酯密封膏可掺加大量的稀释剂，如煤焦油、重油、沥青等，可以配制成防水涂料，涂刷于需防水的基层上，对新建和维修工程特别有用。(www.daowen.com)

聚氨酯密封膏的技术性能应符合JC482—92《聚氨酯建筑密封膏》的规定，其主要技术要求见表9.14。

表9.14　聚氨酯建筑密封膏的主要技术要求（JC482—92）

9.4.5　聚硫密封膏

聚硫密封膏以LP液态聚硫橡胶为基料，再加入硫化剂、增塑剂、填充料等拌制成均匀的膏状体。

用于聚硫密封膏的LP液态聚硫有LP—2、LP—12、LP—31和LP—324种牌号。硫化剂有二氧化铅、二氧化镁、二氧化钛以及异丙苯过氧化氢等。

填充料可用来增加聚合物的强度、延伸度或稠度。填充料的pH值在聚硫物配料中十分重要，因为碱性填充料能促进硫化，酸性填充料（如某些黏土）可使聚合物本身解聚。炭黑是最常用的填充料。碳酸钙粉、煅烧氧化硅、沉积硅酸钙、锌钡白、铝粉等都可作填充料。

增塑剂有氯化石蜡、酯类（二丁酯、二辛酯）、酯醚类（丙二醇二苯甲酸酯）及邻硝基联苯等。

聚硫密封膏具有粘结力强、适应温度范围宽（－40～80℃）、低温柔韧性好、抗紫外线曝晒以及抗冰雪和水浸能力强等优点。聚硫密封膏还可根据可灌型、流平型及抗下垂型等不同要求配制不同类型的密封材料。

聚硫密封膏分为高模量低伸长率（A类）和低模量高伸长率（B类）两类。聚硫密封膏的技术性能应符合JC483—92《聚硫密封膏》规定，其主要技术性能要求，见表9.15。

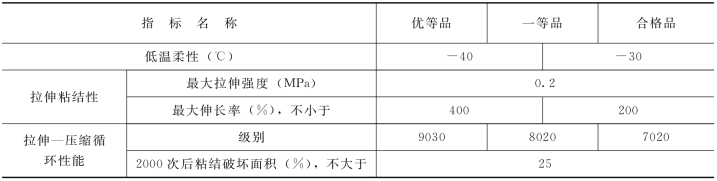

表9.15　聚硫密封膏的主要技术要求（JC483—92）

聚硫密封膏适用于各种建筑的防水密封，特别适用于长期浸泡在水中的工程（如水库、堤坝、游泳池等）、严寒地区的工程或冷库、受疲劳荷载作用的工程（如桥梁、公路与机场跑道等），它是一种优质的密封材料。

9.4.6　硅铜密封膏

硅铜密封膏，又称为有机硅密封膏，是以有机硅为基料配成的建筑用高弹性密封膏，分为单组分和双组分两种，目前大多为单组分。单组分硅铜密封膏是由硅氧烷聚合物为主体、硫化剂、硫化促进剂以及增强填料等组成。硅铜密封膏按组成分为醋酸型、醇型和酰胺型等。按用途分为建筑接缝用（F类）和镶装玻璃用（G类）两类。

硅铜密封膏具有优异的耐热性、耐寒性，使用温度为－50～250℃，并具有良好的耐候性，使用寿命为30年以上；与各种材料都有较好的粘结性能，耐拉伸—压缩疲劳性强，耐水性好。

硅铜密封膏的技术性能应符合GB／T14683—93《硅酮建筑密封膏》的规定，其主要技术要求，见表9.16。

表9.16　硅酮建筑密封膏的主要技术要求（GB／T14683—93）

F类适用于预制混凝土墙板、水泥板、大理石板的外墙接缝，混凝土和金属框架的粘结，卫生间和公路接缝的防水密封等；G类硅铜密封膏主要用于镶嵌玻璃和建筑门、窗的密封。
