9.2.1　高聚物改性沥青防水卷材

以合成高分子聚合物改性沥青为涂盖层，纤维毡、纤维织物或塑料薄膜为胎体，粉状、粒状、片状或薄膜材料为覆面材料制成可卷曲的片状防水材料，称为高聚物改性沥青防水卷材。

1.SBS改性沥青防水卷材

SBS改性沥青防水卷材是用沥青或SBS改性沥青（又称“弹性体沥青”）浸渍胎基，两面涂以SBS改性沥青涂盖层，上表面撒以细砂、矿物粒（片）料或覆盖聚乙烯膜，下表面撒以细砂或覆盖聚乙烯膜所制成的防水卷材。它是弹性体防水卷材的一种。

SBS改性沥青防水卷材按胎基材料主要为聚酯胎（PY）和玻纤胎（G）两种；按上表面隔离材料又分为聚乙烯膜（PE）、细砂（S）及矿物粒（片）（M）3种；按物理力学性能分为Ⅰ型和Ⅱ型两种。卷材按不同胎基，不同上表面材料分为6个品种，见表9.3。

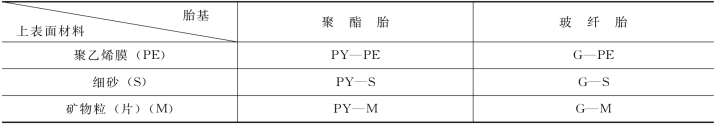

表9.3　SBS、APP卷材品种（GB18242—2000）（GB18243—2000）

弹性体防水卷材具有良好的不透水性和低温柔韧性，在－25～－15℃下仍保持其韧性；同时还具有耐腐蚀性、耐热性以及抗拉强度高、延伸率较大等优点。

SBS防水卷材幅宽为1000mm。聚酯胎卷材厚度为3mm和4mm两种；玻纤胎卷材厚度为2mm、3mm和4mm等3种。每卷面积有15m2、10m2和7.5m23种。弹性体沥青防水卷材的技术性能应满足GB18242—2000《弹性体沥青防水卷材》的规定，见表9.4和表9.5。

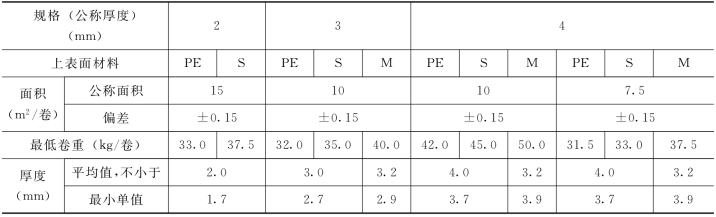

表9.4　卷重、面积及厚度（GB18242—2000）（GB18243—2000）

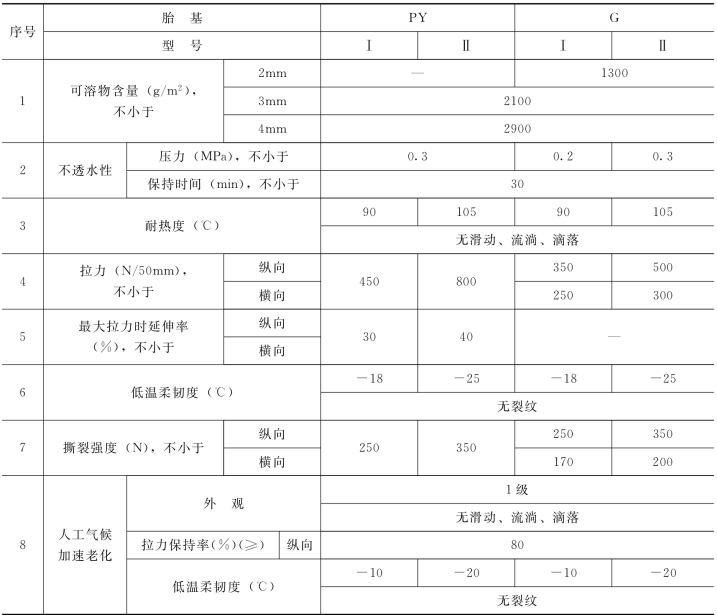

表9.5　弹性体沥青防水卷材技术性能（GB18242—2000）

注　表中1～6项为强制性项目。

SBS改性沥青防水卷材适用于工业与民用建筑的屋面及地下、卫生间等的防水、防潮以及游泳池、隧道、蓄水池等的防水工程，尤其适用于寒冷地区和结构变形频繁的建筑物防水，并可用于Ⅰ级防水工程。可采用热熔法、自粘法施工，也可用胶粘剂进行冷粘法施工。

2.APP改性沥青防水卷材

APP改性沥青防水卷材是用沥青或APP改性沥青（又称“塑性沥青”）浸渍胎基，两面涂以SBS改性沥青涂盖层，上表面撒以细砂、矿物粒（片）料或覆盖聚乙烯膜，下表面撒以细砂或覆盖聚乙烯膜所制成的防水卷材。它是塑性体防水卷材的一种，其胎基材料有聚酯胎（PY）和玻纤胎（G）两种。APP改性沥青防水卷材品种见表9.3。

塑性体沥青防水卷材的技术性能应满足GB18243—2000《弹性体沥青防水卷材》的规定，见表9.4和表9.6。

与弹性体沥青防水卷材相比，塑性体沥青防水卷材具有更高的耐热性，但低温柔韧性较差，其他性质基本相同。

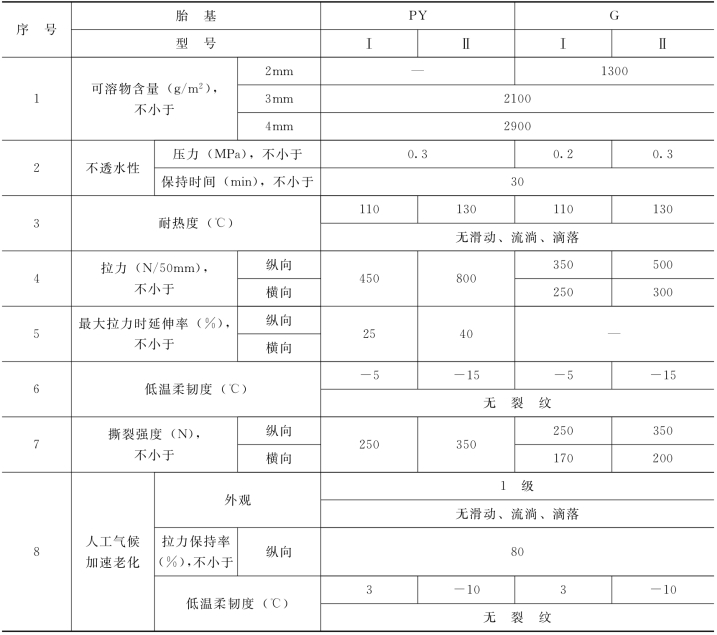

表9.6　塑性体沥青防水卷材技术性能（GB18243—2000）

(www.daowen.com)

塑性体沥青防水卷材的适用范围与弹性体沥青防水卷材基本相同外，尤其适用于高温或有强烈太阳辐射地区的建筑物防水。塑性体沥青防水卷材可采用热熔法、自粘法施工，也可用胶粘剂进行冷粘法施工。

9.2.2　合成高分子防水卷材

合成高分子防水卷材是以合成橡胶、合成树脂或两者的共混体为基材，加入适量的化学助剂和填充料等，经不同工序（混炼、压延或挤出等）加工而成的可弯曲的片状防水材料。目前，合成高分子防水卷材的主要品种有橡胶系列（三元乙丙橡胶、聚氨酯、丁基橡胶等）防水卷材、塑料系列（聚乙烯、聚氯乙烯等）防水卷材和橡胶塑料共混系列防水卷材三大类，其中又可分为加筋增强型和非加筋增强型两种。

1.三元乙丙（EPDM）橡胶防水卷材

三元乙丙橡胶防水卷材是以三元乙丙橡胶为主体原料，掺入适量的硫化剂、促进剂、软化剂、填充剂等，经密炼、压延或挤出成型、硫化和分卷包装等工序而制成的高弹性防水卷材。

三元乙丙橡胶防水卷材具有优良的耐候性、耐臭氧性和耐热性，同时还具有抗老化性能很好（使用寿命为20年以上）、质量轻（1.2～2.0kg／m2）、抗拉强度高、断裂伸长率大、低温柔韧性好以及耐酸碱腐蚀的优点，属于高档防水材料，其技术性质应满足《三元乙丙橡胶防水卷材》（HG2402－87）的规定，见表9.7。

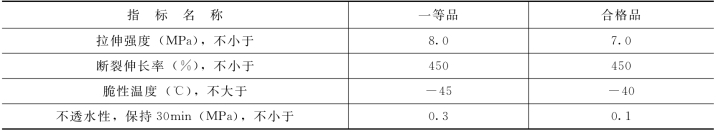

表9.7　三元乙丙橡胶防水卷材的主要技术性能要求（HG2402—87）

三元乙丙橡胶防水卷材适用范围广，可用于防水要求高、耐久年限长的工业与民用建筑的屋面、卫生间等防水工程；也可用于桥梁、隧道、地下室、蓄水池等工程的防水。

2.聚氯乙烯（PVC）塑料防水卷材

PVC防水卷材是以聚氯乙烯树脂为主要原料，掺入填充料和适量的改性剂、增塑剂及其他助剂，经混炼、压延或挤出成型、分卷包装等工序所制成的柔性防水卷材。

PVC防水卷材按其基料与特性分为P形和S形两种，P形以增塑聚氯乙烯为基料；S形以煤焦油与聚氯乙烯混溶料为基料。该种防水卷材具有抗拉强度高、断裂伸长率大、低温柔韧性好、使用寿命长，同时还具有尺寸稳定性、耐热性、耐腐蚀性和耐细菌性等均较好的特性。PVC防水卷材的技术性质应满足GB12952—91《聚氯乙烯防水卷材》的规定，见表9.8。

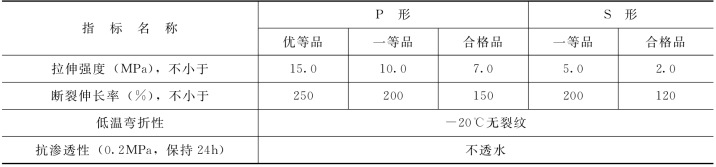

表9.8　聚氯乙烯防水卷材的技术性能要求（GB12952—91）

PVC防水卷材主要用于建筑工程的屋面防水，也可用于水池、堤坝等防水工程。

9.2.3　氯化聚乙烯－橡胶共混防水卷材

氯化聚乙烯—橡胶共混防水卷材是以氯化聚乙烯树脂和合成橡胶共混物为主体，加入适量的硫化剂、促进剂、稳定剂、软化剂和填充料等，经混炼、过滤、压延或挤出成型、硫化等工序制成的高弹性防水卷材。

氯化聚乙烯—橡胶共混防水卷材兼有塑料和橡胶的特点，具有强度高（抗拉强度在7.5MPa以上）、抗老化性能好（使用寿命在20年以上）、断裂伸长率高（伸长率达450%以上）以及低温柔韧性好（脆性温度在－40℃以下）等特性，因此特别适用于寒冷地区或变形较大的建筑防水工程，也可用于有保护层的屋面、地下室、贮水池等防水工程。这种卷材采用粘结剂冷粘施工。

合成高分子防水卷材除以上3个品种外，还有氯丁橡胶、EPT／IIR、丁基橡胶、氯化聚乙烯（CPE）、聚乙烯（PE）、氯磺化聚乙烯、聚乙烯—三元乙丙橡胶共混等多种防水卷材。他们所用的基材不同，其性能差别较大。
