最初，对所有作者、其发文量以及引用频次的比较都由微软的Excel表格生成。这10位作者或多或少有着相同的职业轨迹，他们的早期作品被引用较多，新发表的作品被引用较少。图14.6展示了年均发文量（下侧线条）和每年发表的论文截至2009年的被引频次（上侧线条）。正如预料的那样，大部分论文是在原单位发表的。

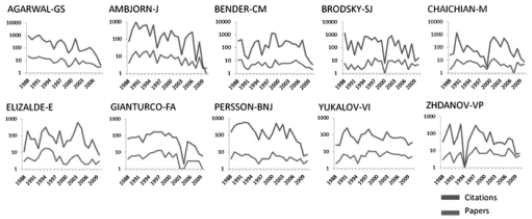

图14.6　23年间（1986—2009）10位物理学家每人的发文量及被引频次

接下来，Sci2将每位作者的地理编码文件可视化，以展示全世界范围内不同地理空间的职业轨迹。将“Proportional Symbol Map”算法^[38]应用于发文量和被引频次总和最高的物理学家，生成的地图以PDF格式保存，并用Adobe Illustrator进一步编辑，为机构符号添加有向连线。图14.7是Girish Agarwal博士的职业轨迹图。在图14.7中，每一个圆圈代表一个机构，并且标有机构名以及物理学家与此机构有联系的日期范围（年）。圆圈的大小与机构的发文量成比例，圆圈的颜色深度按该机构论文的被引频次成比例地着色。“Start”标签被添加到在数据集里与物理学家有关联的第一家机构，“End”标签被添加到最后一家机构。数字显示由起点经过中间点，到达终点的转移序列。

正如预料的那样，Agarwal博士的大多数论文是他在所待时间最长的机构发表的，即海德拉巴大学的物理研究实验室，Agarwal博士在这里做了10年的主任。那些机构有着最高的引文量，因为这些论文比数据集中的其他论文的发表时间都要早。以地理图形的形式将数据集可视化使得Agarwal博士的职业轨迹有地理空间感，但是由于数据集有限，导致可视化的效果有偏差。乍一看地图，人们可能会认为Agarwal博士的事业起点在海德拉巴大学，但实际上Agarwal博士是1969年在罗切斯特大学获得博士学位的。由于选取的时间范围有限，极有可能有些机构的出版物没能在可视化结果中体现出来。

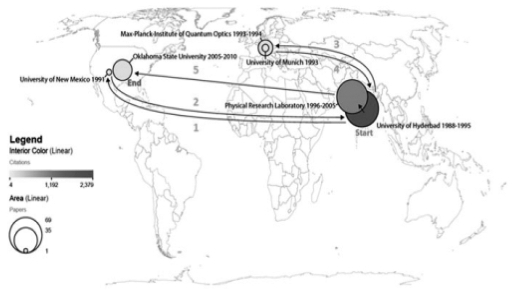

图14.7　Girish Agarwal博士的职业轨迹，1988—2010年

接下来，将Agarwal博士的研究主题分布可视化，采用“Map of Science via Journals”算法的默认参数将Agarwal博士的ISI文件制成地图。图14.8展示的就是Agarwal博士的研究主题分布图。正如我们预料的，他的大多数出版物都集中在数学、物理学、电子工程和计算机科学领域。(www.daowen.com)

为了分析10个物理学家与他们发表的112种期刊之间的联系，我们生成了一个二分网络，用一个属性文件给每个节点添加总被引频次。图14.9呈现的是10位物理学家的网络图，其中，圆节点表示作者，方形节点表示期刊。作者节点的大小取决于出度，或者是刊载其论文的期刊数；期刊节点的大小取决于入度，或者是在数据集内刊载论文数较多的期刊。节点的颜色按其被引频次从黄色到红色进行着色，所有的作者节点都有标签，引文数最高的期刊也有标签。

Vyacheslav Yukalov在38种不同的期刊上发表了论文，刊登其论文的期刊数最多。数据集中，拥有最高被引数的作者是Girish Agarwal，共发表163篇论文，共被引3917次。在数据集中，在期刊Physical Review B上发表论文的作者最多，而期刊Physics Letters B上发表的论文总被引数最高，共被引4744次。

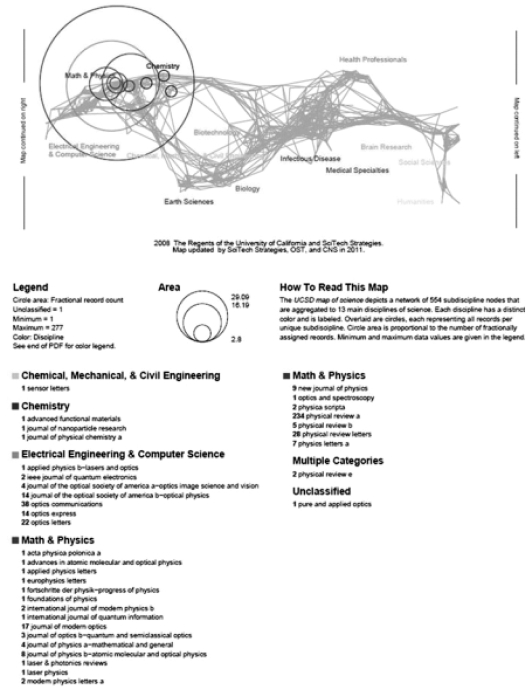

图14.8　Agarwal博士的ISI出版物在科学地图上的主题分布和他发表的特定学科期刊（注意“Unclassified”中的期刊无法显示）

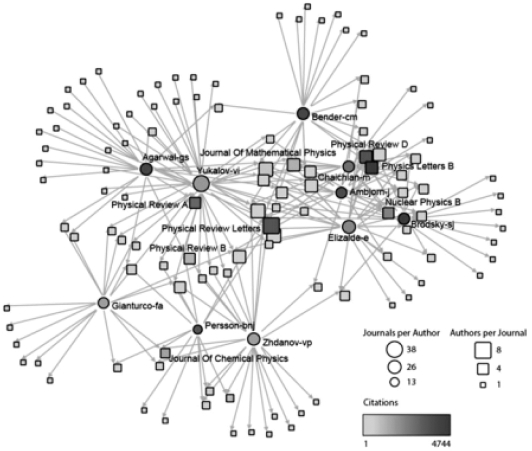

图14.9　10位作者的二分网络和刊登他们论文的112种期刊
