TRL模型逻辑与改进模型的相关性如下：

（1）第一本出版物-TRL1，观察基本原理并形成报告。

（2）出版物变得流行并开始被引用-TRL2，形成技术概念和/或应用方案。

（3）标准—专利—出版物流行和媒体宣传-TRL3，分析和验证关键函数和/或概念的特征检验。

（4）第一个专利-TRL4，实验室环境中的构件和/或仿真验证。

（5）专利的持续-TRL5，相关环境中的构件和/或仿真验证。

（6）专利和/或专利趋势可能被使用-TRL6，相关环境（陆地或太空）中的系统/子系统模型或原型证明。

（7）专利和第一个产品提供交叠-TRL7，在太空环境中的系统原型证明。

（8）提供第一个产品-TRL8，实际系统完成，通过测试和证明（陆地或太空）“飞行认证”。

（9）提供多个产品-TRL9，通过成功的任务操作，以及实际系统的“飞行证明”。

接下来是第一个将TRL模型逻辑应用到一个改进模型的例子（见表5.2）。例子改编自SNMP基准数据集（Abercrombie et al.，2012，2014），重新评估、列成表格来反映四个独立数据源的活动并确定相关的TRLs：

（1）第一本出版物-TRL1，观察基本原理并形成报告：

①最初借助1987年Web新闻资源观察和报告，一直持续到2008年。

②1992年观察和报告的学术出版物（版本1～1992），一直持续到2008年。

（2）出版物变得流行并开始引用-TRL2形成技术概念和/或应用方案。

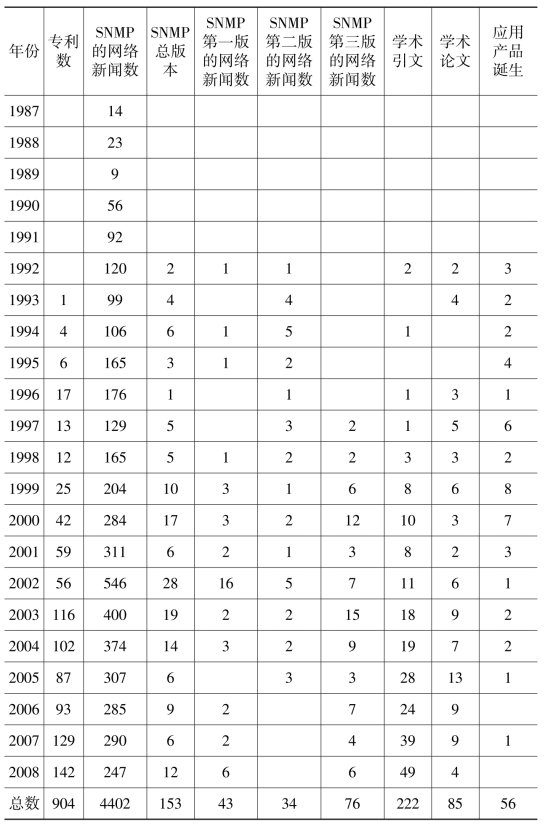

表5.2　SNMP数据集（Abercrombie，et al.，2012）

①学术论文开始于1992年，一直持续到2008年并达到高峰。

②学术引用于1992年开始，在研究结束的2008年达到峰值，表明技术已经出现而且仍旧活跃。

（3）标准—专利—出版物流行和媒体宣传-TRL3分析和实验的关键功能和/或特性证明的概念。

①在研究结束的2008年专利达到峰值（见图5.2）——也表示技术出现并且仍旧活跃及可能进一步进化。

②趋势：

SNMPv1—1988；

图5.2　每年每个国家/跨国组织的专利数量—SNMP数据集

Legend Key：Australia（AU），Brazil（BR），Canada（CA），China（CN），Germany（DE），European Patent Office（EP），France（FR），United Kingdom（GB），Japan（JP），South Korea（KR），Netherlands（NL），Research Disclosure（RD），Sweden（SE），United States of America（US），World Intellectual Property Organization（WO）

SNMPv2—1993和1996年修订版；

2002年SNMPv3出现，2004年标准版（见表5.2）。

（1）第一个专利——TRL4在实验室环境中的构件和/或仿真验证（见表5.3）。这些能进一步检验国家每年的技术突破，得出一个初步的TRL4（第一个专利），每个国家依次是：澳大利亚（AU）—2001，巴西（BR）—2000，加拿大（CA）—1999，中国（CN）—2002德国（DE）—1998，欧洲专利局（EP）—1994，法国（FR）—2001，英国（GB）—2001，日本（JP）—1993，韩国（KR）—1997，荷兰（NL）—1996，研究披露（RD）—1998，瑞典（SE）—1996，美国（US）—1995和世界知识产权组织（WO）—1995。

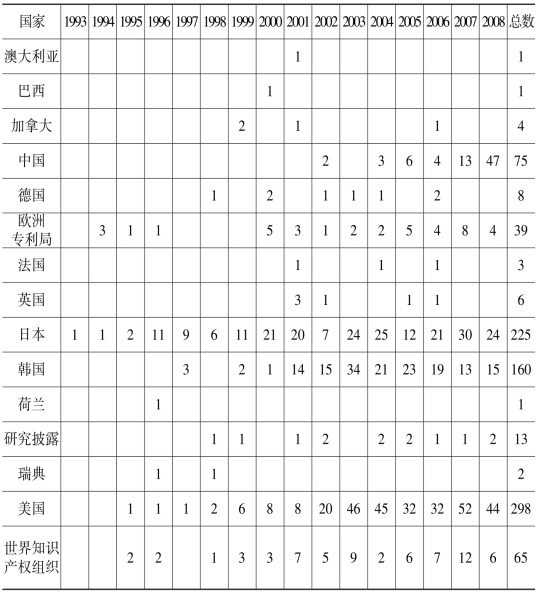

表5.3　SNMP专利数据集（Abercrombie，et al.，2012）

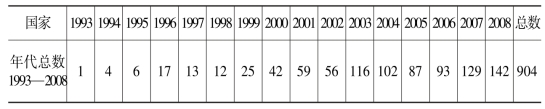

续表

(www.daowen.com)

括号内为简写：澳大利亚（AU），巴西（BR），加拿大（CA），中国（CN），德国（DE），欧洲专利局（EP），法国（FR），英国（GB），日本（JP），韩国（KR），荷兰（NL），研究披露（RD），瑞典（SE），美国（US），世界知识产权组织（WO）。

（2）专利继续-TRL5在相关环境中构件和/或仿真验证。专利从2008年持续到2009年。所谓的特别兴趣是不同模式出现在不同国家，具体如下：澳大利亚（AU），只有2001；巴西（BR），只有2000；加拿大（CA），1999，2001、2006；中国（CN），2002、2004—2008；德国（DE），间歇的，1998—2006；欧洲专利局（EP），间歇的，1994—2008；法国（FR），2001、2004、2006；英国（GB），间歇的2001—2006；日本（JP），1993—2008；韩国（KR），1997、1999—2008；荷兰（NL），1996；研究披露（RD），间歇的1998—2008；瑞典（SE），1996、1998；美国（US），1995—2008；世界知识产权组织（WO），1995—1996，1998—2008。

①版本演变和出现的趋势遵循TRL3中所示。

②峰值绘制，见里程碑和雷达图（Abercrombie et al.，2012）。

（3）专利和/或专利趋势可能被使用-TRL6相关环境（陆地或太空）中的系统/子系统模型或原型证明。

峰值绘制，见里程碑和雷达图（Abercrombie et al.，2012）。

（4）专利和第一个产品提供交叠-TRL7在太空环境中的系统原型证明。

①观点：SNMPv1出现于1988年；SNMPv2出现于1993年，后于1996年修订；2002年SNMPv3出现，后于2004年标准化。

②2001年达到高峰。

（5）第一个产品提供-TRL8实际系统完成，通过测试和证明（陆地或太空）进行“飞行认证”。

在1998年，基于早期的SNMP版本提供了两个产品，保持了相对的一致，但重量级新产品的出现是在20世纪90年代中后期。这些与SNMPv2的标准相关，后来的新产品与SNMPv3的标准相关。

（6）提供多个产品-TRL9通过成功的任务操作，进行实际系统的“飞行证明”。

1999年达到峰值。

第二个案例用于制造流行的“轮胎跟踪”模型（Lee et al.，2012）。这个数据集可被共同获取，强化了大学研究与开发、企业研究与开发、工业增长间的开发（Madhavan et al.，2012）。此数据集被选择是因为它很好地被记录、原始地保留在了Evolving the High Performance Computing and Communications Initiative to Support the Nation's Information Infrastructure（1995），更新的数据在Innovation in Information Technology（2003），最近更多的更新参见Lee et al.（2012）。

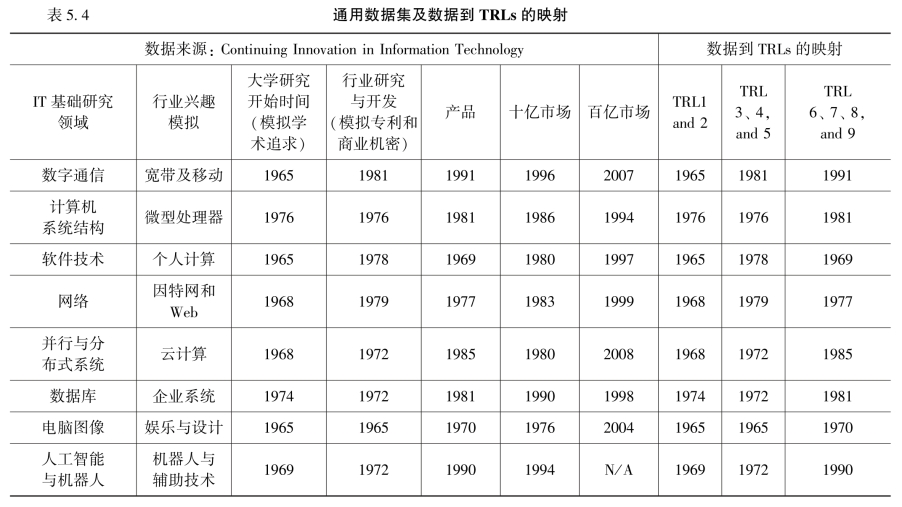

如表5.4所示，在信息技术和企业兴趣目录中基本的研究领域有：

（1）数字通信（宽带和移动）；

（2）计算机体系结构（微处理器）；

（3）软件技术（个人计算）；

（4）网络（因特网和Web）；

（5）并行和分布式系统（云计算）；

（6）数据库（企业系统）；

（7）计算机制图（娱乐和设计）；

（8）人工智能和机器人技术（机器人技术和人体辅助技术）。

对此数据集应用TRL逻辑到此数据集会产生下列结果：

（1）第一本出版物-TRL 1，基本原理被观察并报道，出版物变得流行并开始引用-TRL2，技术概念和/或应用形成并被发现：

数字通信（宽带和移动）—1965，计算机体系结构（微处理器）—1976，软件技术（个人计算）—1965，网络（因特网和Web）—1968，并行和分布式系统（云计算）—1968，数据库（企业系统）—1974，计算机制图（娱乐和设计）—1965，人工智能和机器人技术（机器人技术和人体辅助技术）—1969。

（2）标准—专利—出版物流行和媒体宣传-TRL3分析和验证关键函数和/或概念的特征检验，第一个专利-TRL4实验室环境中的构件和/或仿真验证，专利继续-TRL5相关环境中的构件和/或仿真验证。

数字通信（宽带和移动）—1981，计算机体系结构（微处理器）—1976，软件技术（个人计算）—1978，网络（因特网和Web）—1979，并行和分布式系统（云计算）—1972，数据库（企业系统）—1972，计算机制图（娱乐和设计）—1965，人工智能和机器人技术（机器人技术和人体辅助技术）—1972。

（3）专利和/或专利趋势可能被使用-TRL6相关环境（陆地或太空）中的系统/子系统模型或原型证明，专利和第一个产品提供交叠-TRL7，在太空环境中系统原型证明，提供第一个产品-TRL8实际系统完成，通过测试和证明（陆地或太空）“飞行认证”，提供多个产品-TRL9，通过成功任务操作，实际系统的“飞行证明”。

数字通信（宽带和移动）—1991，计算机体系结构（微处理器）—1981，软件技术（个人计算）—1969，网络（因特网和Web）—1977，并行和分布式系统（云计算）—1985，数据库（企业系统）—1981，计算机制图（娱乐和设计）—1970，人工智能和机器人技术（机器人技术和人体辅助技术）—1990。

我们可以看到，在这个数据集中，几个TRLs能被组合在一起。可以解释为只有3/5的参数应用到TRL模型逻辑中。但是，最后两个参数（＄1B市场和＄10B市场）是非常重要的。比较引人注目的是这些技术被预见占领的市场空间，达到＄10B。
