下面是运用ArcGIS处理等高线接边操作的步骤。

（1）加载数据，确定等高线两端的距离，然后单击“编辑器”→“选项”，打开“编辑选项”命令窗口，勾选“使用经典捕捉”，如图4.1。

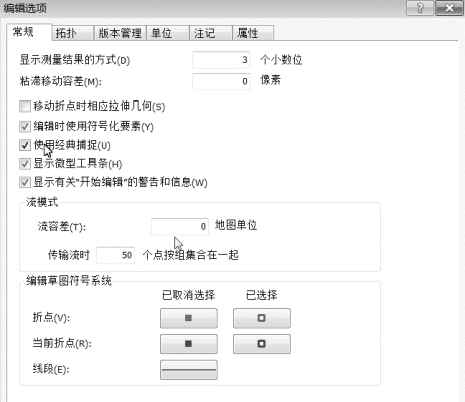

图4.1　编辑选项对话框

（2）单击“编辑器”→“开始编辑”，打开“开始编辑”命令窗口，注意要修改哪个数据就选择哪个数据，这里我们选择“等高线修改”数据，如图4.2。

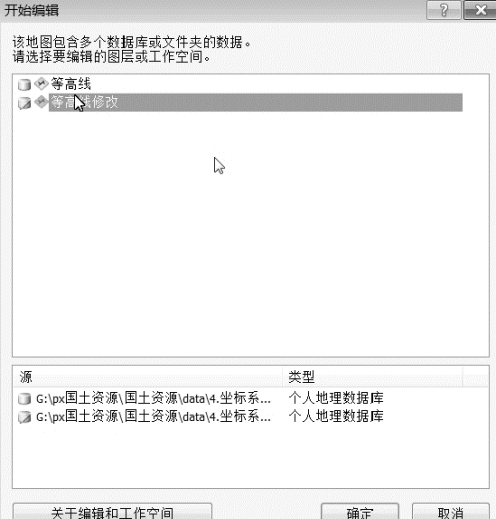

图4.2　选择修改数据

（3）单击“编辑器”→“捕捉”→“捕捉窗口”，打开“捕捉环境”命令窗口，勾选两图层的端点，如图4.3。

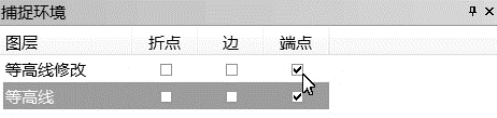

图4.3　捕捉环境对话框

（4）单击“编辑器”→“捕捉”→“选项”，打开“经典捕捉选项”命令窗口，设置成如图4.4所示。

图4.4　捕捉环境对话框

（5）单击“空间矫正”→“设置矫正数据”，打开“选择要矫正的输入”命令窗口，点选“以下图层中的所有要素”，选择“等高线修改”，如图4.5。(www.daowen.com)

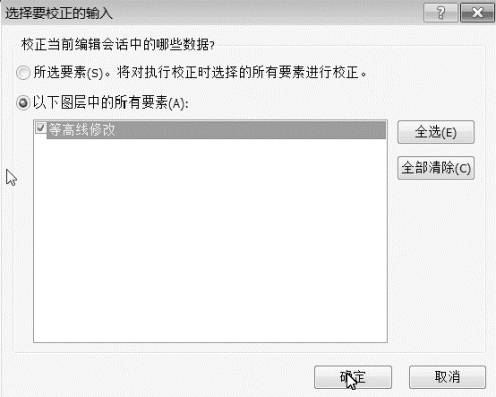

图4.5　选择要矫正的输入对话框

（6）单击“空间矫正”→“选项”，打开“矫正属性”命令窗口，在常规中，方法设置成“平滑”，如图4.6；在边匹配中，源图层选择“等高线修改”，目标图层选择“等高线”，如图4.7。

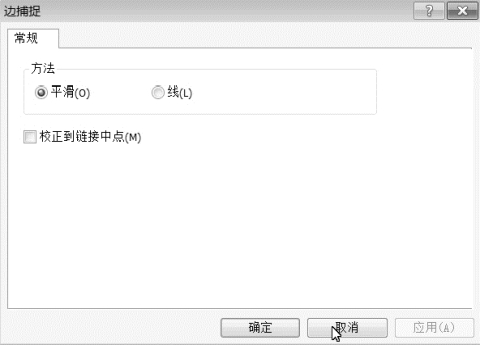

图4.6　边捕捉对话框

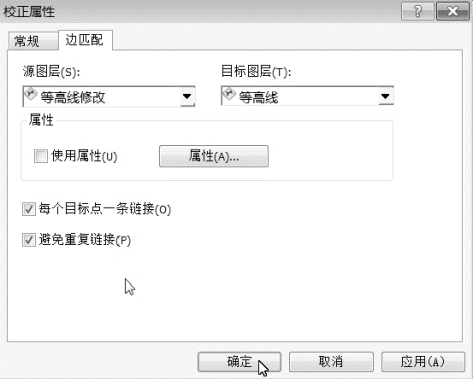

图4.7　矫正属性对话框

（7）单击“空间矫正”→“矫正方法”→“边捕捉”，然后使用工具（边匹配），框选匹配的线端点，然后单击“空间矫正”→“矫正”，完成前后分别如图4.8和图4.9。

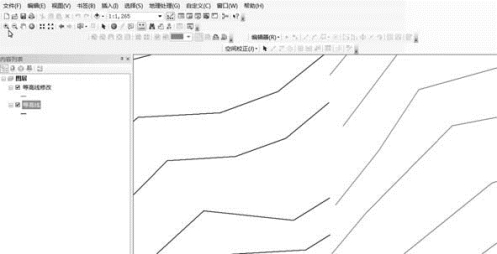

图4.8　完成前

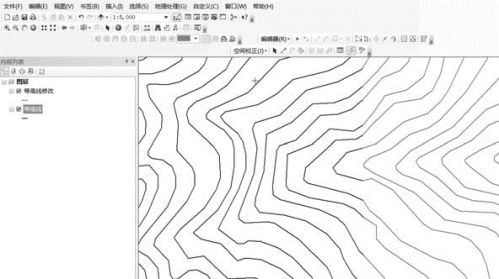

图4.9　完成后
