PC楼梯板吊点、支承点、预埋件设计及构造设计小技巧

(1)PC楼梯吊点设计

PC楼梯的吊点包括脱模吊点、安装吊点、吊运吊点。安装吊点和吊运吊点为共用吊点。

1)PC楼梯吊点布置。吊点的布置原则见本章185问。

①PC楼梯的脱模吊点。立模生产和平模生产以及没有自动翻转台的流水线上生产的PC楼梯,需要专门设置的脱模吊点,脱模吊点和翻转吊点共用。常用的脱模吊点有内埋式螺母(图14-18)。

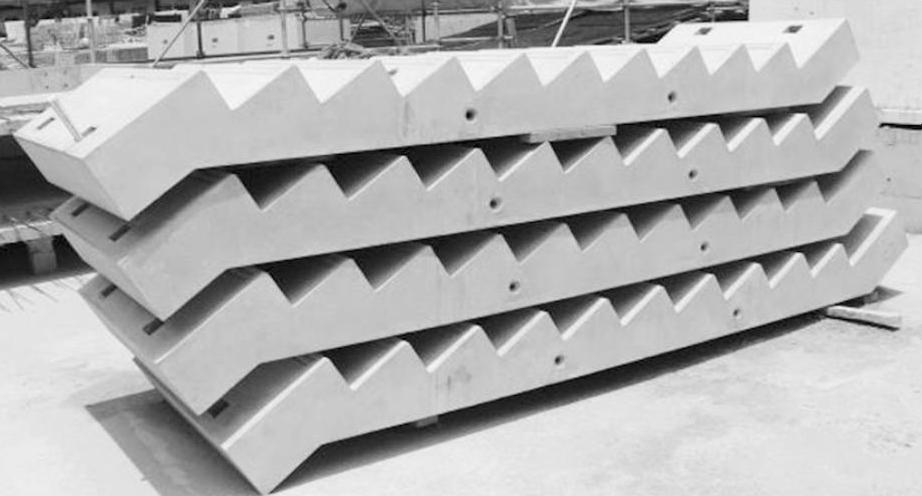

图14-48 设置在楼梯侧面的脱模翻转吊点

②PC楼梯的翻转吊点。楼梯在修补、堆放过程中一般楼梯面朝上,需要180°翻转,翻转吊点设在楼梯板侧边,可兼做吊运吊点。立模生产的PC楼梯需要在一侧设置翻转吊点;平模生产的PC楼梯需要在两侧设置翻转吊点,如图14-48所示。

③PC楼梯的吊运、安装吊点。PC楼梯的吊运吊点和安装吊点共用,如图14-49、图14-50所示。

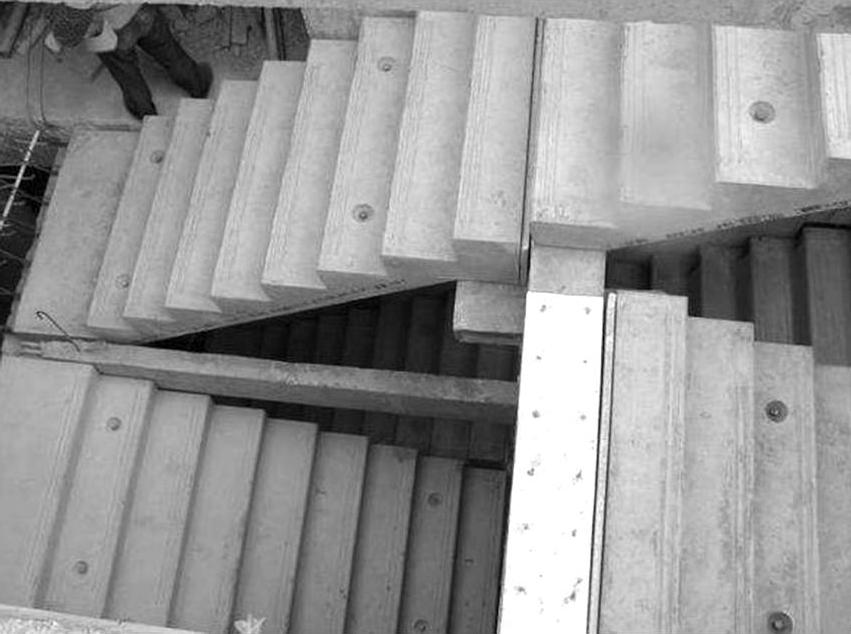

图14-49 设置在楼梯表面的安装吊点

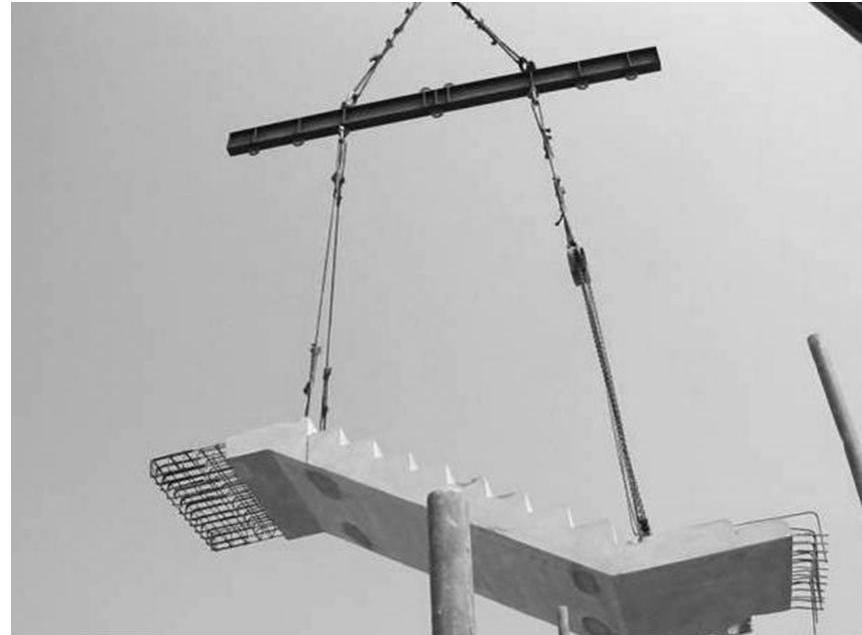

图14-50 楼梯吊装

2)PC楼梯吊点计算。吊点的布置原则见本章185问。

①非板式楼梯的重心。带梁楼梯和带平台板的折板楼梯在吊点布置时需要进行重心计算,根据重心布置吊点。(www.daowen.com)

②楼梯板吊点布置计算简图。楼梯水平吊装计算简图为4点支撑板。

3)吊点构造见本章186问。

(2)PC楼梯支承点设计

PC楼梯支承点包括堆放、运输支承点。

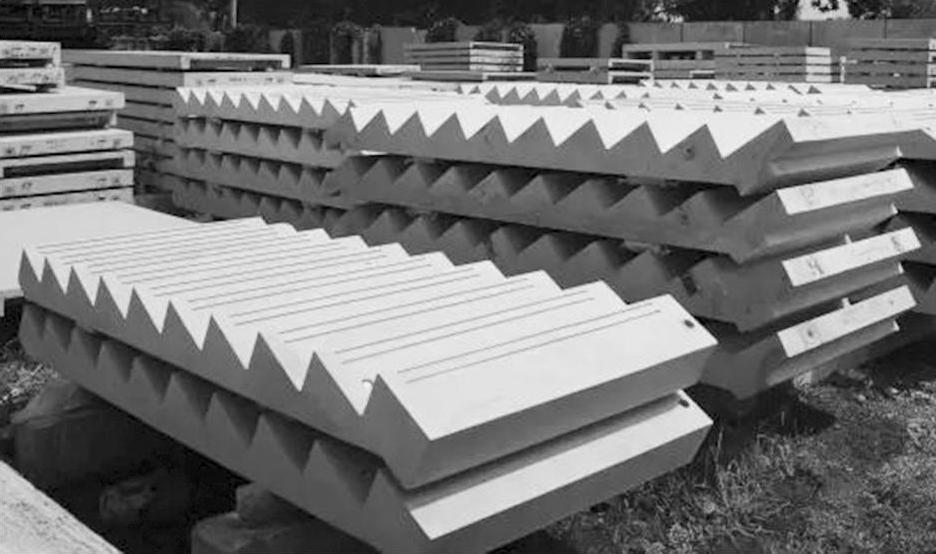

图14-51 楼梯堆放

PC楼梯可采用水平堆放和运输的方式,可用垫方木支承,如图14-51所示;PC楼梯吊运安装,如图14-50所示。

(3)PC楼梯预埋件

PC楼梯中预埋件主要有以下2种:

1)预埋螺母。

2)预留安装孔(图14-52)。

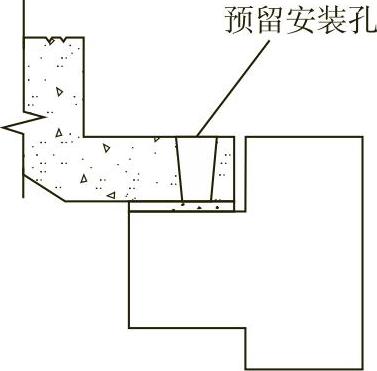

图14-52 PC楼梯安装孔
