（1）PC墙吊点设计

PC墙的吊点包括脱模吊点、吊运吊点、翻转吊点、安装吊点。

1）PC墙吊点布置。吊点的布置原则见本章185问。

①PC墙的脱模吊点。在固定模台和没有自动翻转台的流水线上生产的PC墙板，需要专门设置的脱模吊点，常用的脱模吊点有内埋式螺母（图14-18）、预埋钢筋吊环（图14-19）、预埋钢丝绳索、预埋尼龙绳索等。

②PC墙的翻转吊点。“平躺着”制作的墙板脱模后或需要翻转90°立起来，或需要翻转180°将表面朝上。流水线上有自动翻转台时，不需要设置翻转吊点；在固定模台或流水线没有翻转平台时，需设置翻转吊点，并验算翻转工作状态的承载力。

无自动翻转台时，构件翻转作业方式有两种：捆绑软带式和预埋吊点式（图14-30）。捆绑软带式在设计中须确定软带捆绑位置，据此进行承载力验算。预埋吊点式需要设计吊点位置与构造，进行承载力验算。

图14-30 捆绑软带式翻转

板式构件的翻转吊点一般为预埋螺母，设置在构件边侧（图14-31）。只翻转90°立起来的构件，可以与安装吊点兼用；需要翻转180°的构件，需要在两个边侧设置吊点（图14-32）。

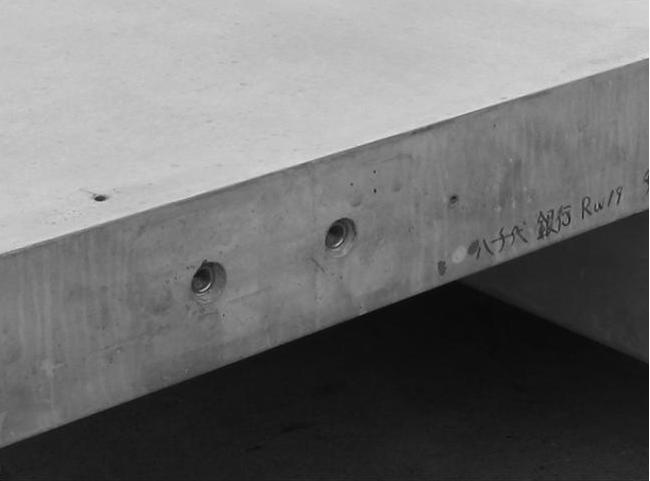

图14-31 设置在板边的预埋螺母

图14-32 180°翻转示意图

a）构件背面朝上，两个侧边有翻转吊点，A吊钩吊起，B吊钩随从 b）构件立起，A吊钩承载 c）B吊钩承载，A吊钩随从，构件表面朝上

③PC墙的吊运吊点。PC墙板的吊运吊点或与脱模吊点共用，或与翻转吊点共用，或与安装吊点共用。在进行脱模、翻转和安装吊点的荷载分析时，应判断这些吊点是否兼做吊运吊点。

④PC墙的安装吊点。PC墙板的安装吊点为专门设置。墙板有预埋螺母（图14-33）、预埋吊钉（图14-34）和钢丝绳吊环等。

图14-33 H形墙板预埋螺母吊点

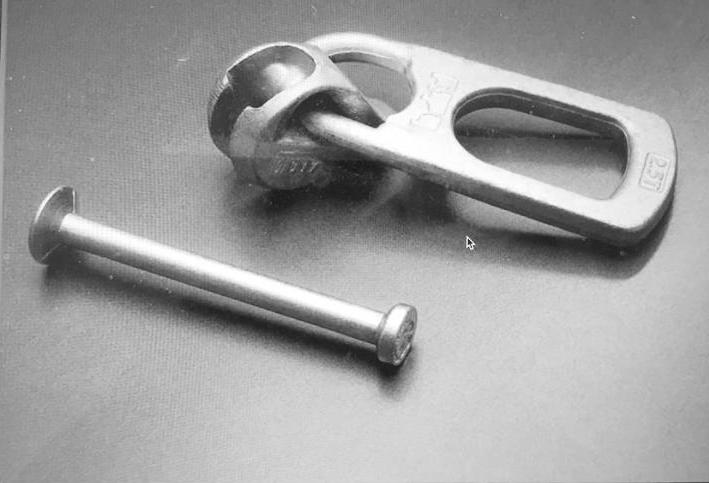

图14-34 预埋吊钉示意图

我们把以上对各类吊点的讨论汇总到表14-2中。

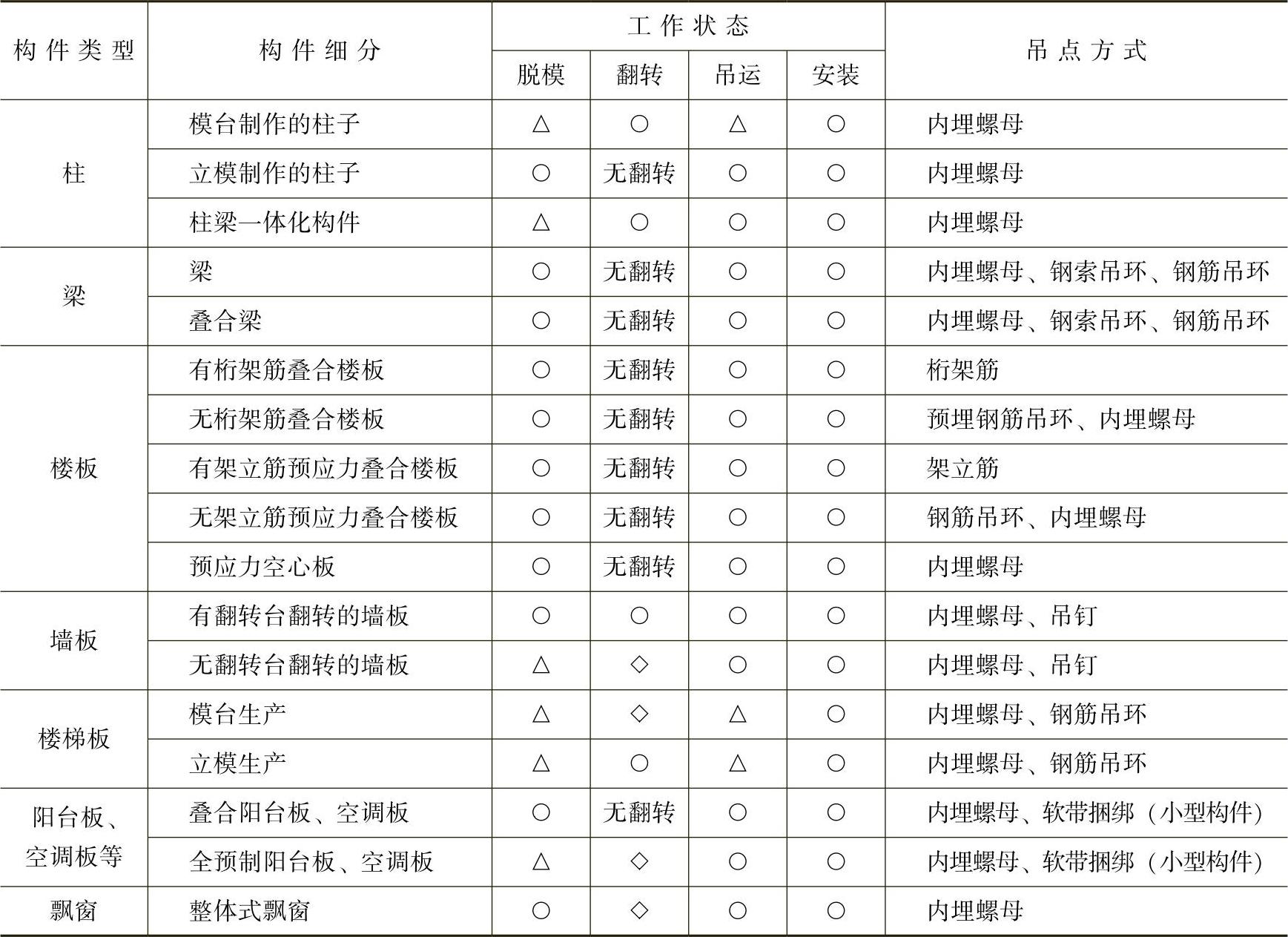

表14-2 PC构件吊点一览表

注：○为安装吊点；△为脱模吊点；◇为翻转吊点；其他栏中标注表明共用。

2）PC墙吊点计算。

①有翻转台翻转的墙板。有翻转台翻转的墙板，脱模、翻转、吊运、安装吊点共用，可在墙板上边设立吊点，也可以在墙板侧边设立吊点。一般设置2个，也可以设置两组，以减小吊点部位的应力集中（图14-35）。

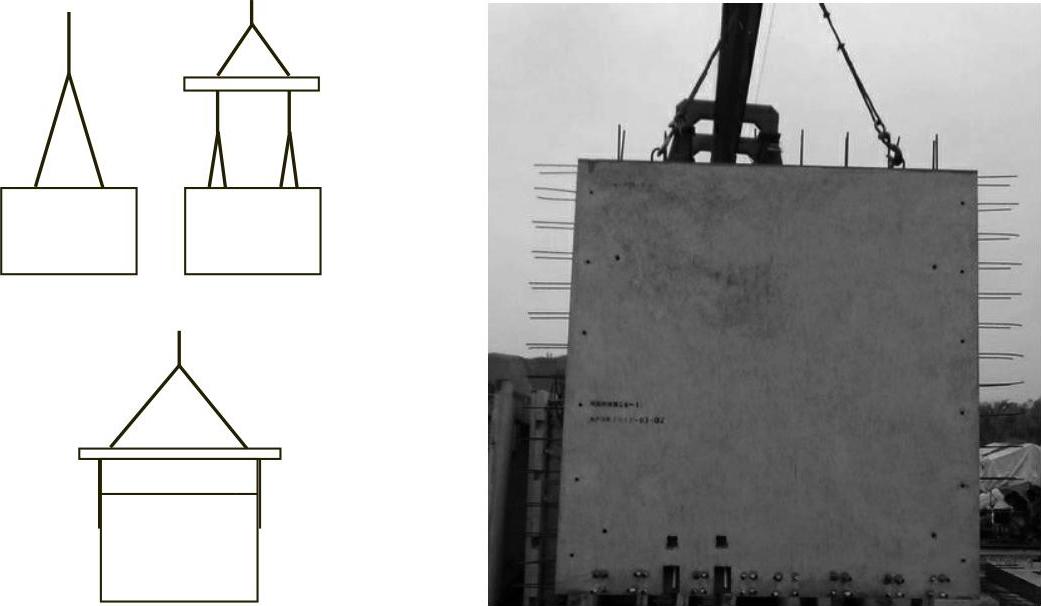

图14-35 墙板吊点布置

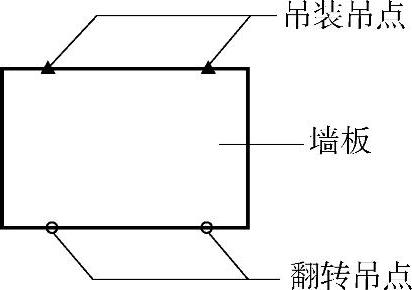

②无翻转台翻转的墙板（非立模）。无翻转平台的墙板，脱模、翻转和安装吊点都需要设置。脱模吊点在板的背面，设置4个（图14-36）；安装吊点与吊运吊点共用，与有翻转台的墙板的安装吊点一样；翻转吊点则需要在墙板底边设置，对应安装吊点的位置。

③避免墙板偏心。异形墙板、门窗位置偏心的墙板和夹心保温墙板等，需要根据重心计算布置安装吊点（图14-37）。

④计算简图。墙板在竖直吊运和安装环节因截面很大，不需要验算。

需要翻转和水平吊运的墙板按4点简支板计算。

图14-36 墙板脱模吊点位置

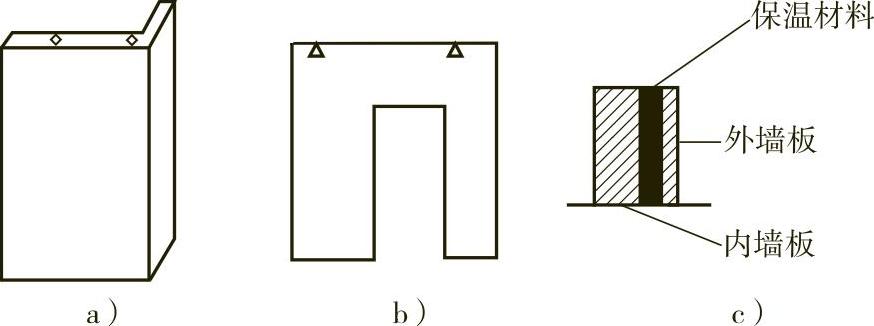

图14-37 不规则墙板吊点布置

a）L形板 b）门窗偏心板 c）夹心保温板

3）吊点构造见本章186问。

4）吊点方式比较。吊点有预埋螺栓、吊钉、钢筋吊环、预埋钢丝绳索和尼龙绳索等。

内埋式螺母是最常用的脱模吊点，埋置方便，使用方便，没有外探，作为临时吊点，不需要切割。(www.daowen.com)

吊钉最大的特点是施工非常便捷，埋置方便，不需要切割，混凝土局部需要内凹。

预埋钢筋吊环受力明确，吊钩作业方便，但需要切割。

预埋钢丝绳索在混凝土内锚固可以灵活，在配筋较密的梁中使用比较方便。

小型构件脱模可以预埋尼龙绳，切割方便。

（2）PC墙板支承点设计

PC墙板支承点包括堆放、运输支承点和安装支承点。

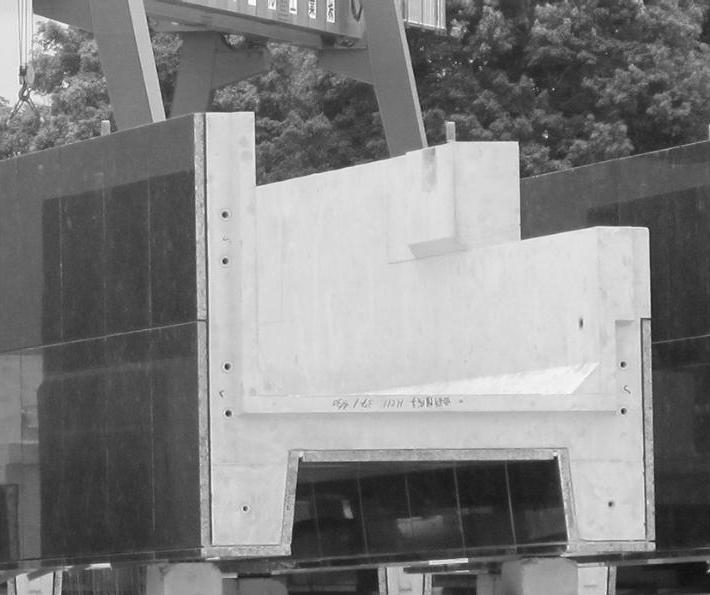

1）构件检查支架。装饰一体化墙板较多采用翻转后装饰面朝上的修补方式。支承垫可用混凝土立方体加软垫（图14-38）。设计师应给出支承点位置。对于转角构件，应要求工厂制作专用支架（图14-39）。

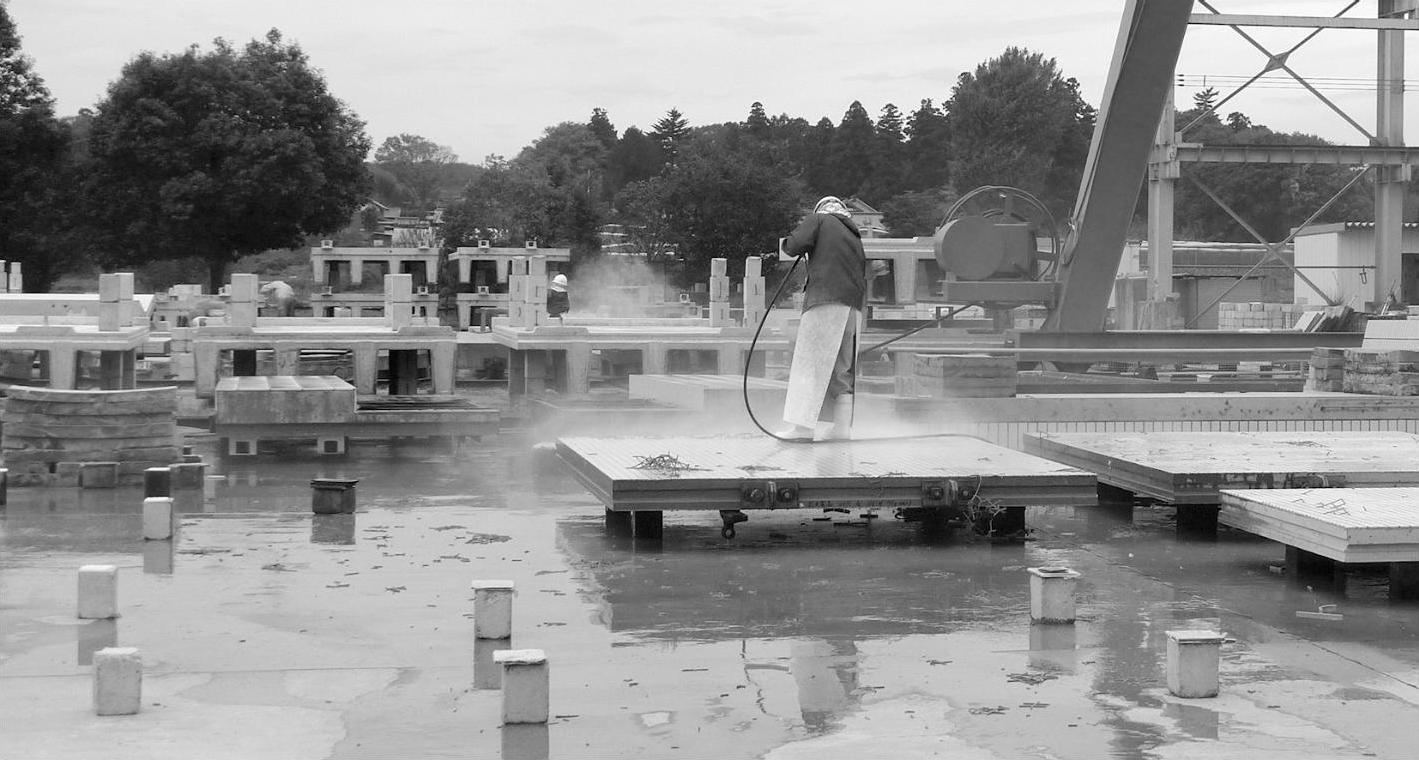

图14-38 装饰一体化PC墙板装饰面朝上支撑

图14-39 折板用专用支架支撑

2）PC墙板堆放、运输和吊运。墙板可采用水平堆放的方式，可用点式支承，也可用垫方木支承，如图14-40～图14-43所示。

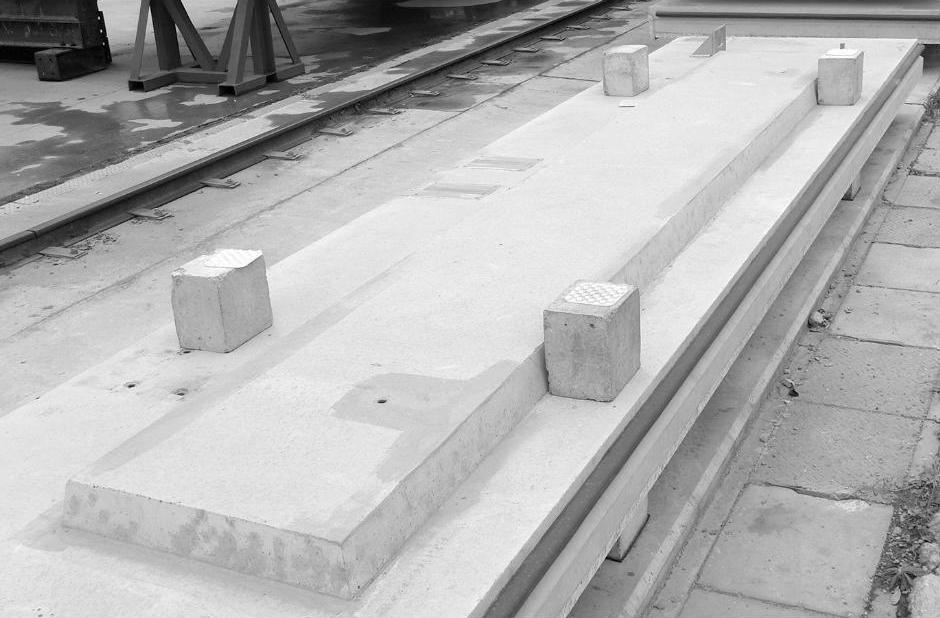

图14-40 支承垫块

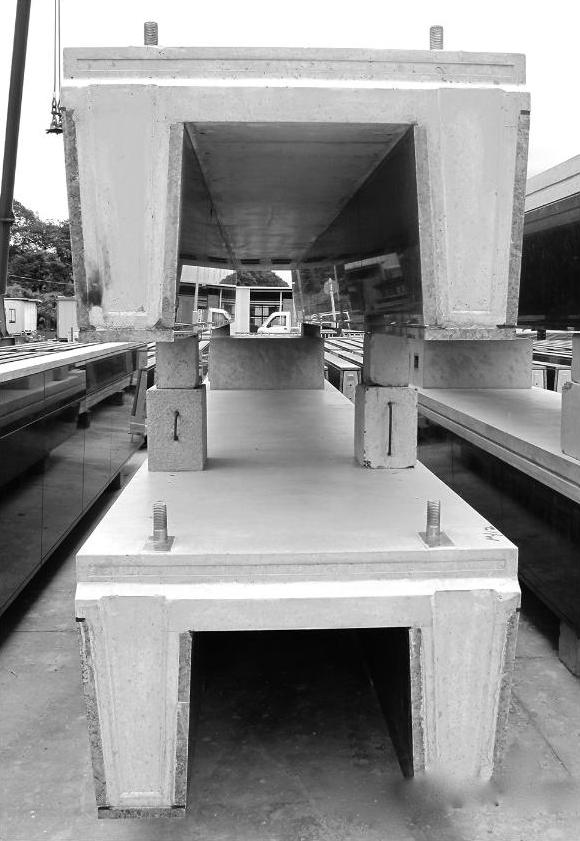

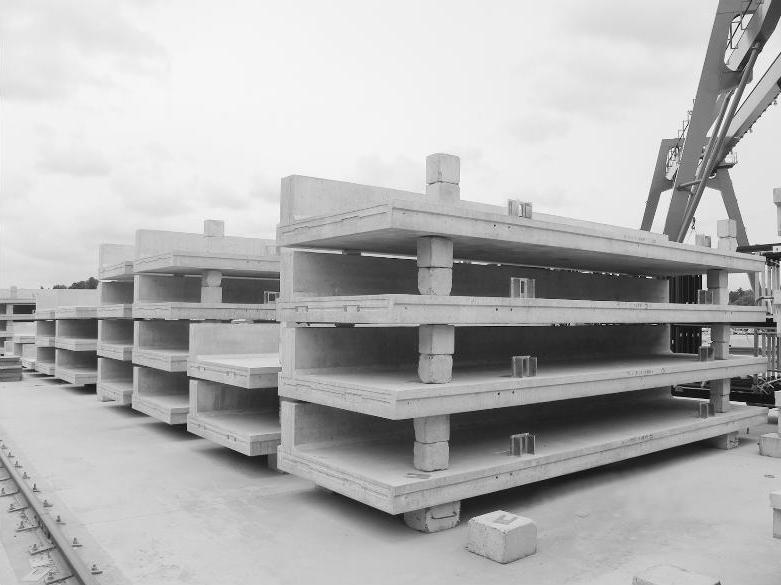

图14-41 槽形构件两层点支承堆放

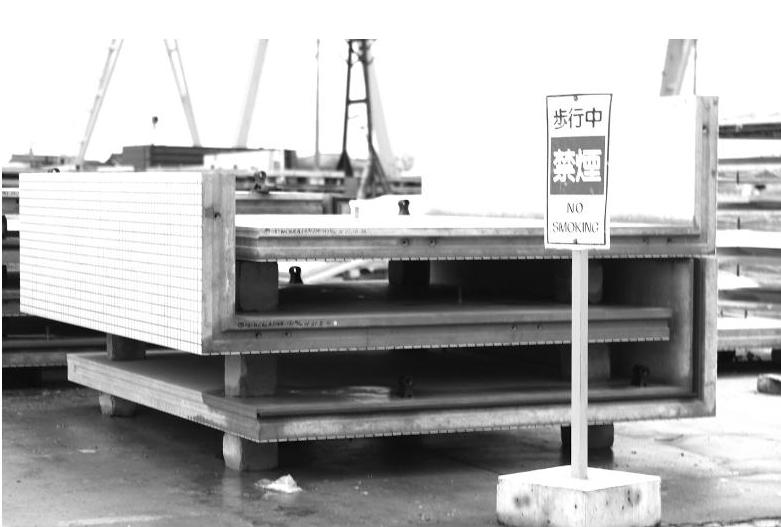

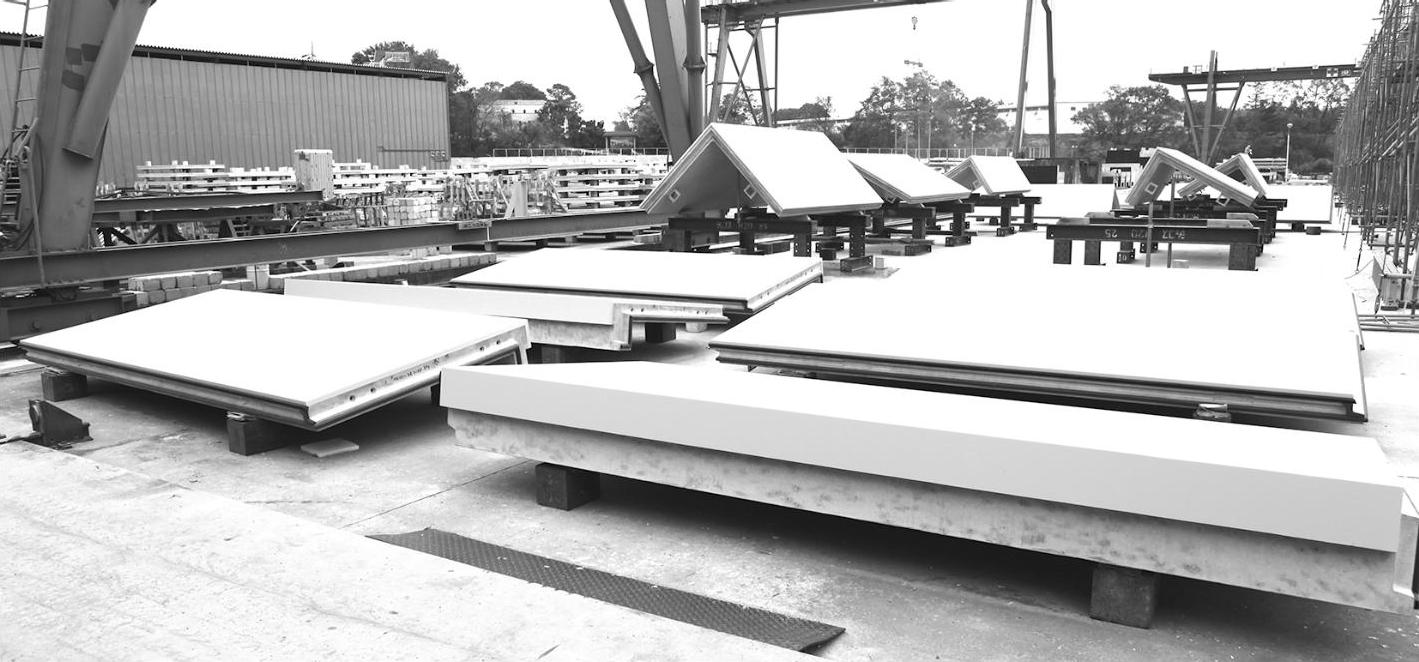

图14-42 L形板堆放1

图14-43 L形板堆放2

墙板可采用竖向堆放方式，少占施工场地（图14-44）。也可在靠放架上斜立放置（图14-45）。竖直堆放和斜靠堆放，垂直于板平面的荷载为零或很小，但也以水平堆放的支承点作为隔垫点为宜。

图14-44 构件竖直堆放

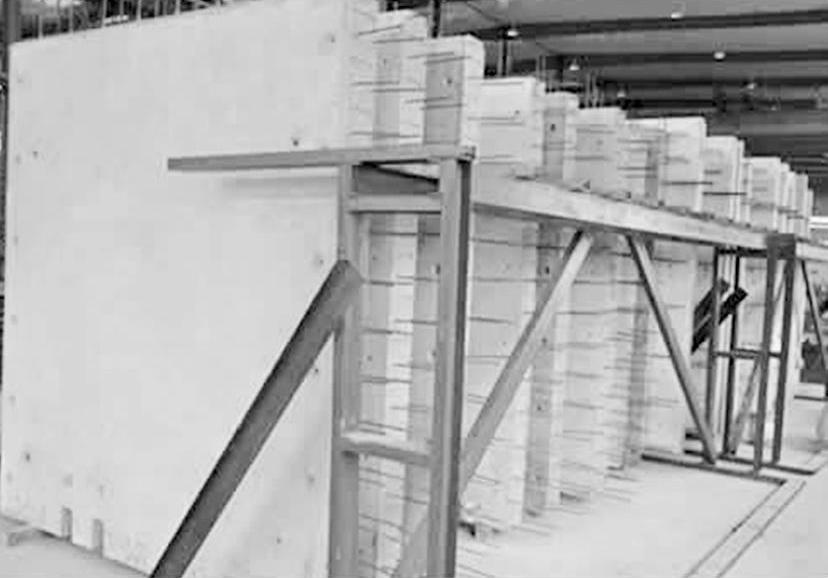

图14-45 构件靠放架堆放和运输

竖直放置运输用于墙板，或直接使用堆放时的靠放架；或用运输墙板的专用车辆（图14-46）。

3）安装支撑点的设计见本章187问。

PC墙板在安装时需要在墙板一侧设置斜撑，调节垂直度，如图14-47所示。

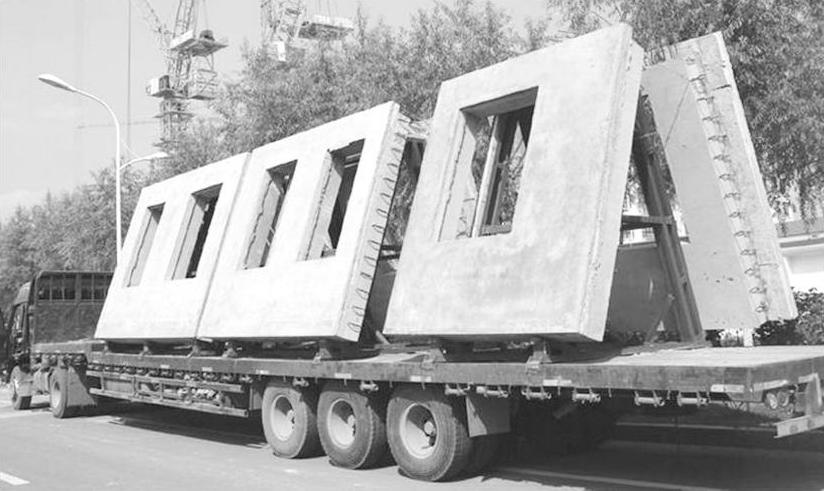

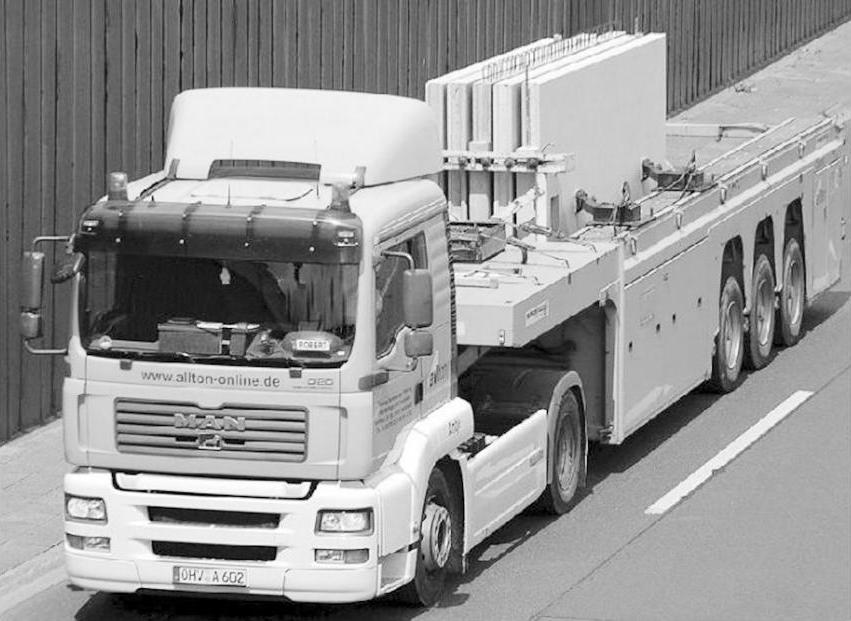

图14-46 PC墙板专用运输车

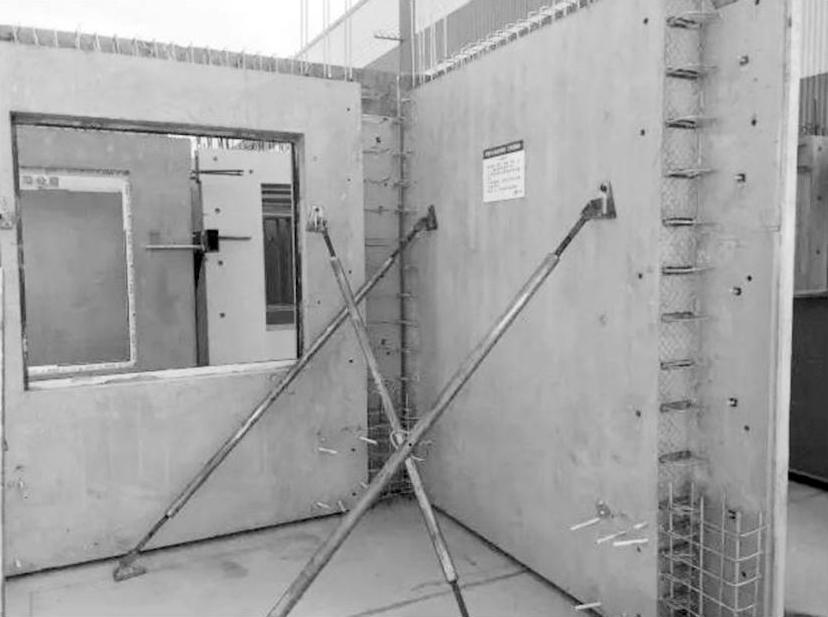

图14-47 PC墙板安装

（3）PC墙预埋件

PC墙中除了预埋以上吊点外还需要以下4种预埋件：

1）电气PVC穿线管、手孔。

2）预留模板锚栓螺母或穿孔。

3）斜支撑螺母。

4）灌浆套筒。
