（1）PC柱吊点设计

PC柱的吊点包括脱模吊点、吊运吊点、翻转吊点、安装吊点。PC柱的脱模吊点和吊运吊点可以共用；PC柱的翻转吊点和安装吊点可以共用。

1）PC柱吊点布置。吊点的布置原则见本章185问。

①PC柱的脱模吊点。PC柱需要专门设置的脱模吊点，常用的脱模吊点有内埋式螺母（图14-18）、预埋钢筋吊环（图14-19）、预埋钢丝绳索、预埋尼龙绳索等。

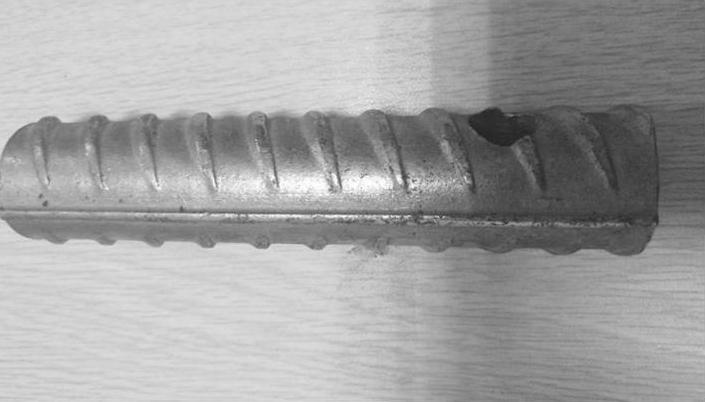

图14-18 内埋式螺母

图14-19 预埋钢筋吊环

②PC柱的翻转吊点。柱子大都是“平躺着”制作的，堆放、运输状态也是平躺着的，吊装时则需要翻转90°立起来，须验算翻转工作状态的承载力，PC柱一般为预埋螺母。

③PC柱的吊运吊点。PC柱的吊运吊点与脱模吊点共用。

④PC柱的安装吊点。安装吊点是预制构件安装时用的吊点，构件的空间状态与使用时一致。PC柱的安装吊点与翻转吊点共用。

2）PC柱吊点计算。

①安装吊点和翻转吊点。PC柱安装吊点和翻转吊点共用，设在柱子顶部。断面大的柱子一般设置4个（图14-20）吊点，也可设置3个吊点。断面小的柱子可设置2个或者1个吊点。沈阳南科大厦边长1300mm的柱子设置了3个吊点；边长700mm的柱子设置了2个吊点。

柱子安装过程计算简图为受拉构件；柱子从平放到立起来的翻转过程中，计算简图相当于两端支撑的简支梁（图14-21）。

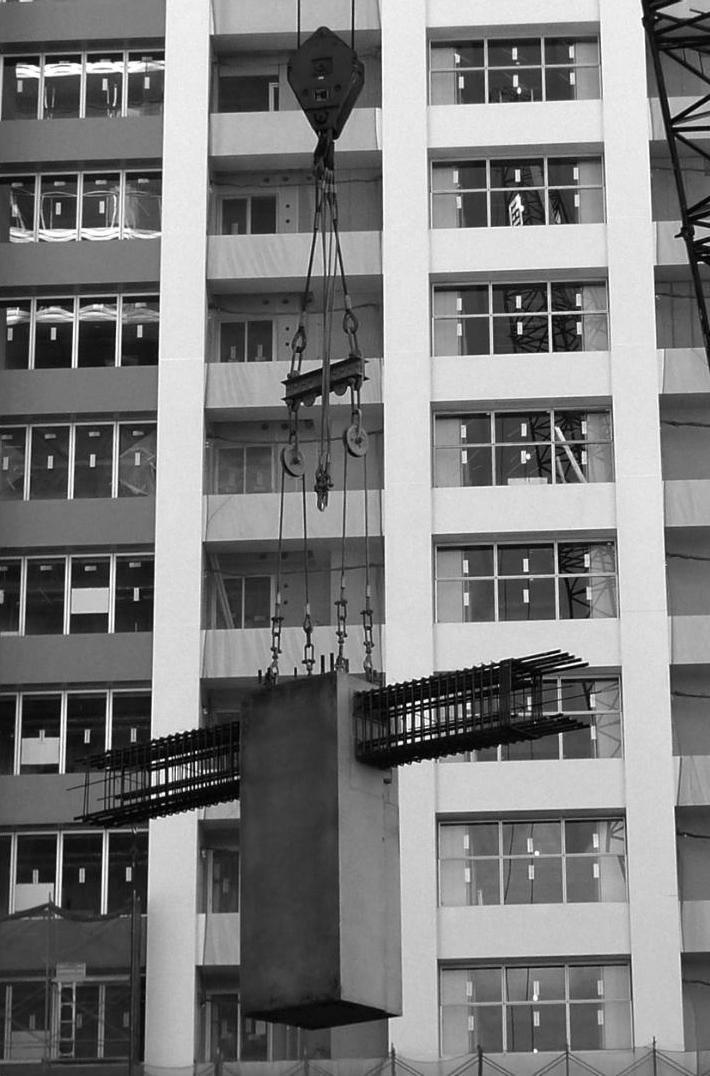

图14-20 PC柱子安装吊点

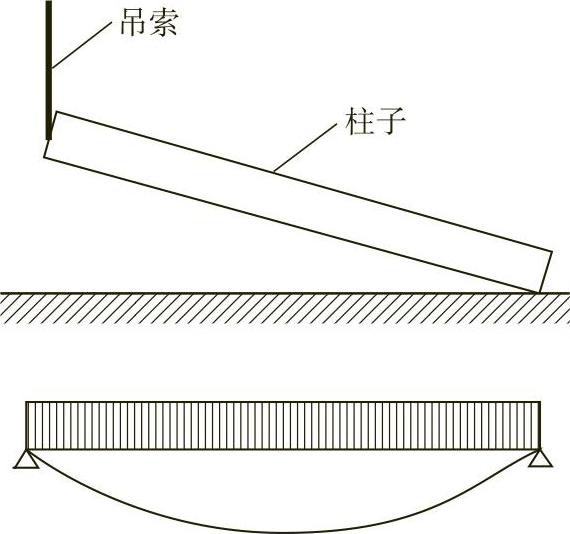

图14-21 柱子安装、翻转计算简图

②脱模吊点和吊运吊点。除了要求四面光洁的清水混凝土柱子是立模制作外，绝大多数柱子都是在模台上“躺着”制作，堆放、运输也是平放，柱子脱模和吊运共用吊点，设置在柱子侧面，采用内埋式螺母，便于封堵，痕迹小。

柱子脱模吊点的数量和间距根据柱子断面尺寸和长度通过计算确定。由于脱模时混凝土强度较低，吊点可以适当多设置，不仅对防止混凝土裂缝有利，也会减弱吊点处的应力集中。

两个或两组吊点时（图14-12a、b），柱子脱模和吊运按带悬臂的简支梁计算；多个吊点时（图14-12c），可按带悬臂的多跨连系梁计算。

3）吊点构造见本章186问。

（2）PC柱支承点设计

PC柱支承点包括堆放、运输支承点和安装支承点。

1）构件堆放、运输和吊运。PC柱采用水平堆放，用垫方木支承，水平运输时PC柱的支承点的位置应与堆放时一样，如图14-22所示。

2）安装支承点的设计。PC柱施工环节需要的设置包括：竖向构件连接支点及标高调整、竖向临时斜支承、施工辅助设施固定等。

①竖向构件调整标高支点。PC柱、PC墙板竖向构件的水平连接缝一般为20mm高，所以，在上部构件安装就位时，应当将构件支垫起来。如果下部构件或现浇混凝土表面不平，支垫点还有调整标高的功能。

标高支点有两种办法，预埋螺母法和钢垫片法。

预埋螺母法是最常用的标高支点做法：在下部构件顶部或现浇混凝土表面预埋螺母（对应螺栓直径20mm），旋入螺栓作为上部构件调整标高的支点，标高微调靠旋转螺栓实现。上部构件对应螺栓的位置预埋50mm×50mm×6mm厚的镀锌钢片，以削弱局部应力集中的影响（图14-23、图14-24）。

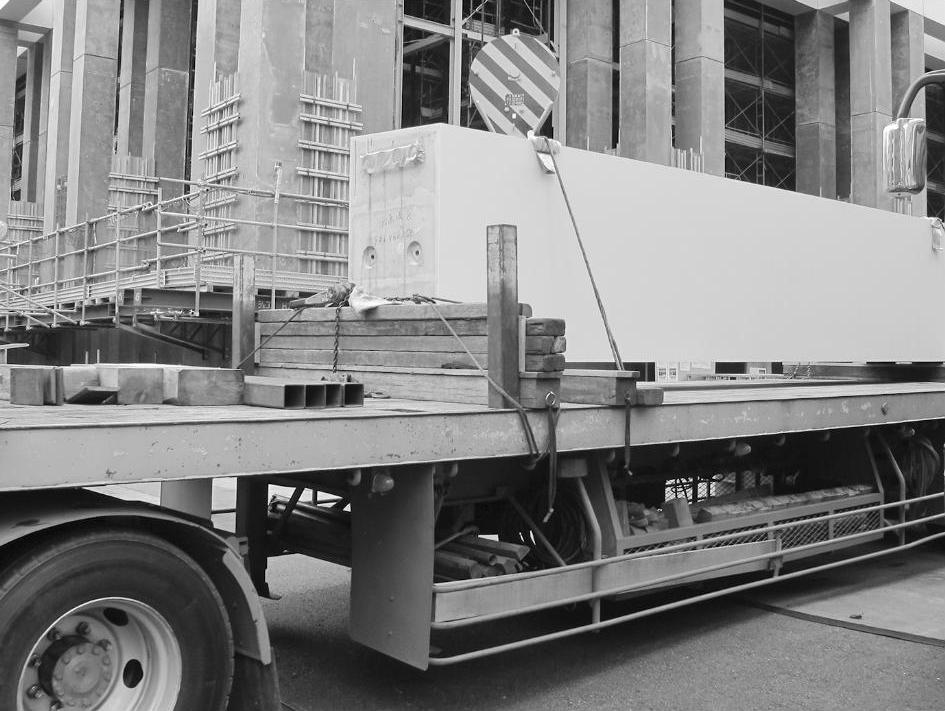

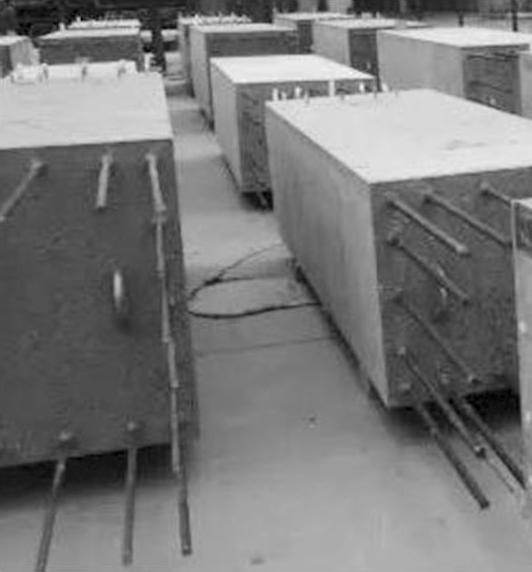

图14-22 PC柱运输

图14-23 螺栓调整标高支点构造图

(www.daowen.com)

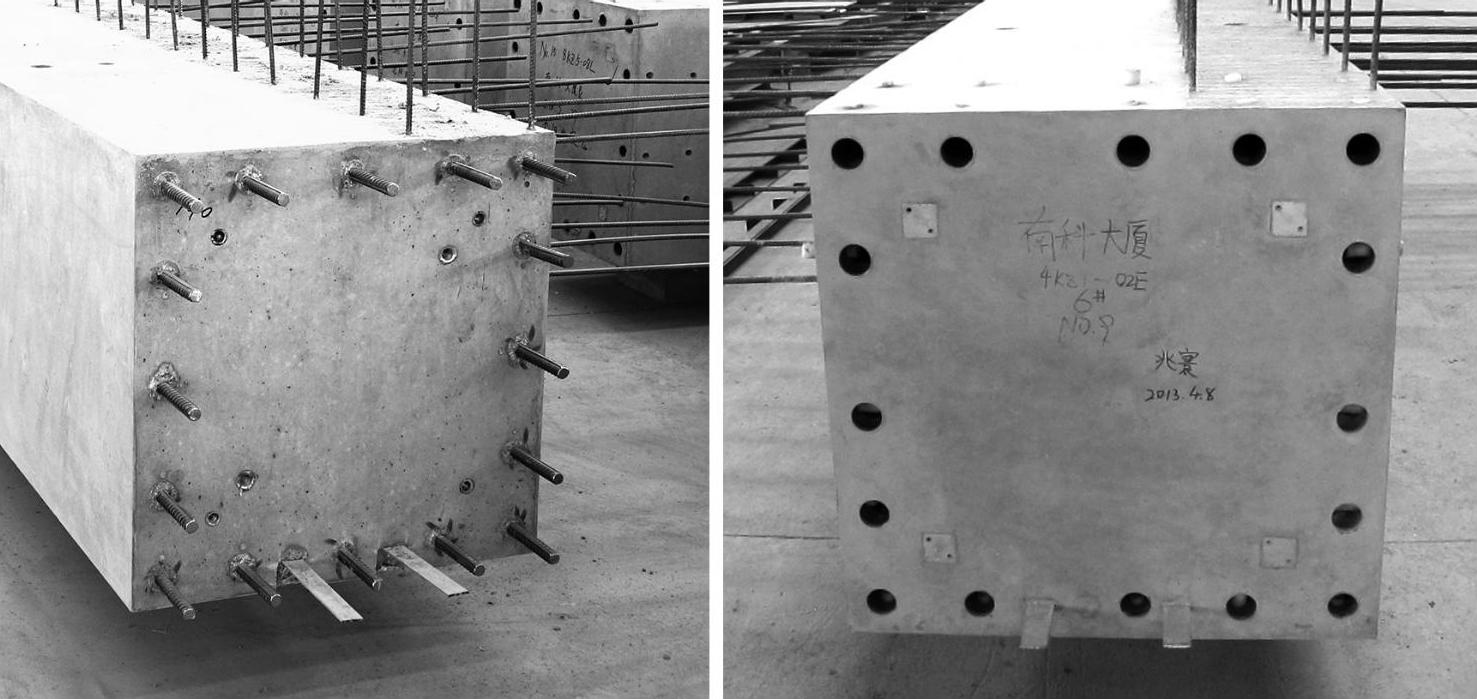

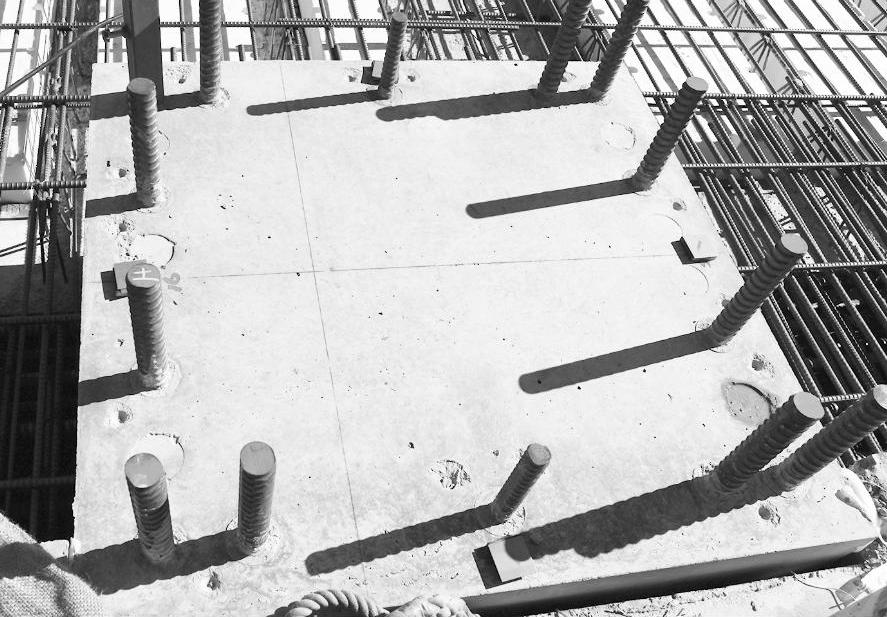

图14-24 螺栓调整标高支点实例

注：左图是下柱顶部，有4个预埋螺母孔，右图是上柱底部，有4个预埋钢片。

左图对角线两个预埋螺母是吊点，左右两图伸出的两根镀锌钢带是防雷引下线。

标高支点也可用钢垫片（图14-25），省去了在PC柱或现浇混凝土中埋设螺母的麻烦。

但钢垫片存在2个问题，一是对接缝处断面抗剪力稍稍有点削弱；二是微调标高要准备不同厚度的钢垫片，不如螺栓微调标高方便。

标高支点一般布置4个，位置如图14-26所示。

图14-25 螺栓调整标高支点钢垫块法

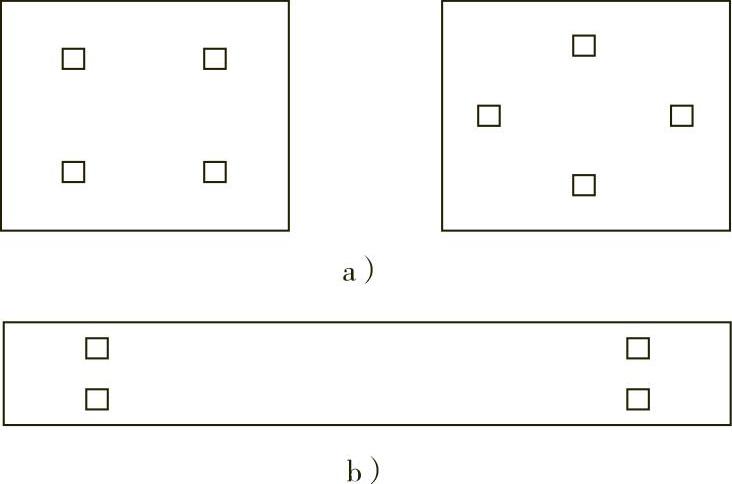

图14-26 调整标高支点数量与位置示意

a）柱子 b）剪力墙

②竖向构件临时斜支撑。柱子和墙板等竖向构件安装就位后，为防止倾倒需设置斜支撑。斜支撑的一端固定在被支撑的PC构件上，另一端固定在地面预埋件上（图14-27）。

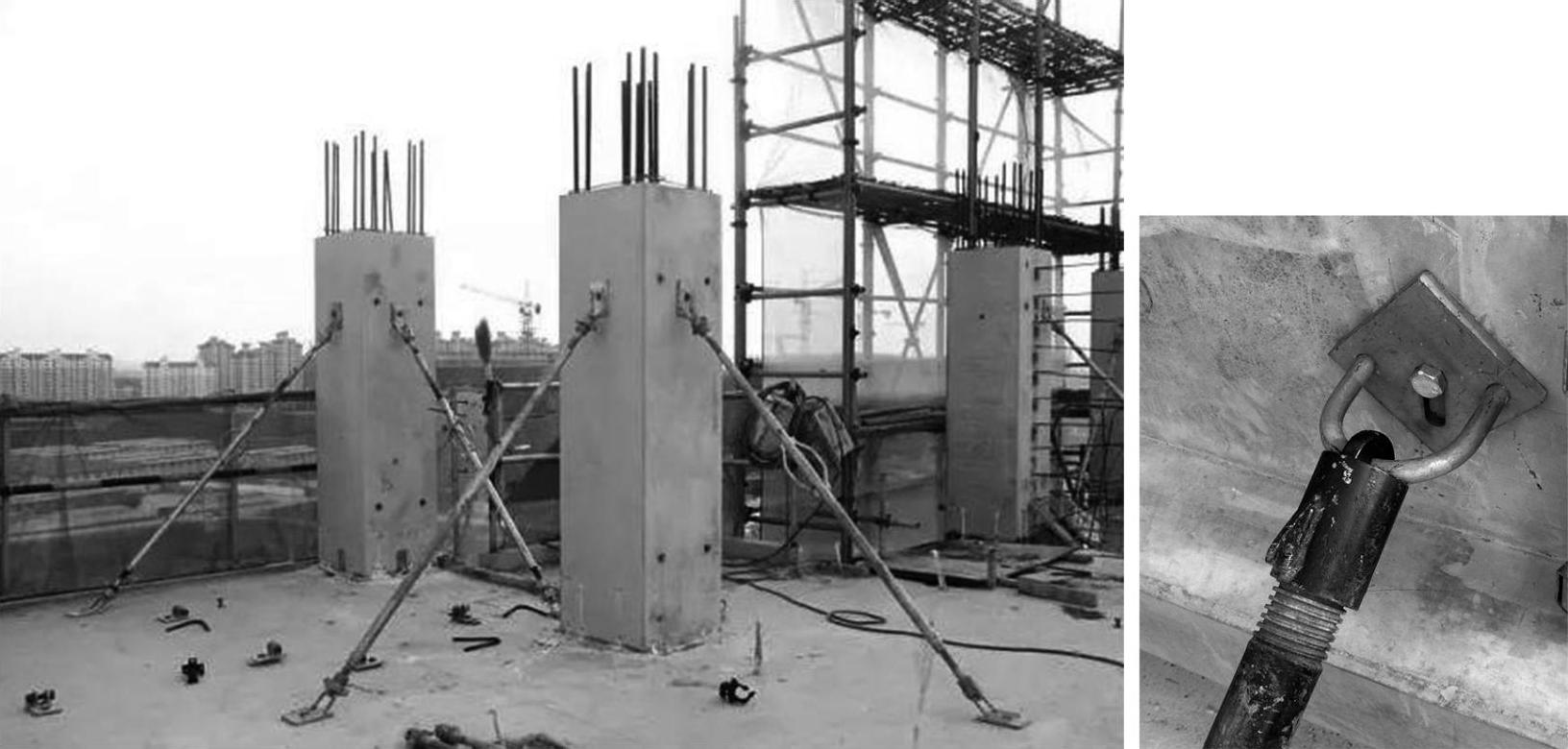

图14-27 竖向构件斜支撑

结构设计须对竖向构件临时斜支撑进行计算、布置和构造设计。

竖向构件施工期间水平荷载主要是风荷载。风荷载宜按施工期间最大风荷载取值，据此进行倾覆稳定验算。由于PC构件安装一般不会在大风中或大风前进行，也可根据当地气象情况具体分析如何取值。

断面较大的柱子稳定力矩大于倾覆力矩，可不设立斜支撑。安装柱子后马上进行梁的安装或组装后浇区模板，也不需要斜支撑。需要设立斜支撑的柱子有一个方向和两个方向两种情况。剪力墙板需要设置斜支撑，一般布置在靠近板边的部位，如图14-28所示。

设立斜支撑的构件，支撑杆的角度与支撑面空间有关。斜支撑一般是单杆支撑，也有用双杆支撑的，如图14-29所示。

斜支撑杆件在PC构件上的固定方式一般是用螺栓将杆件连接件与内埋式螺母连接。

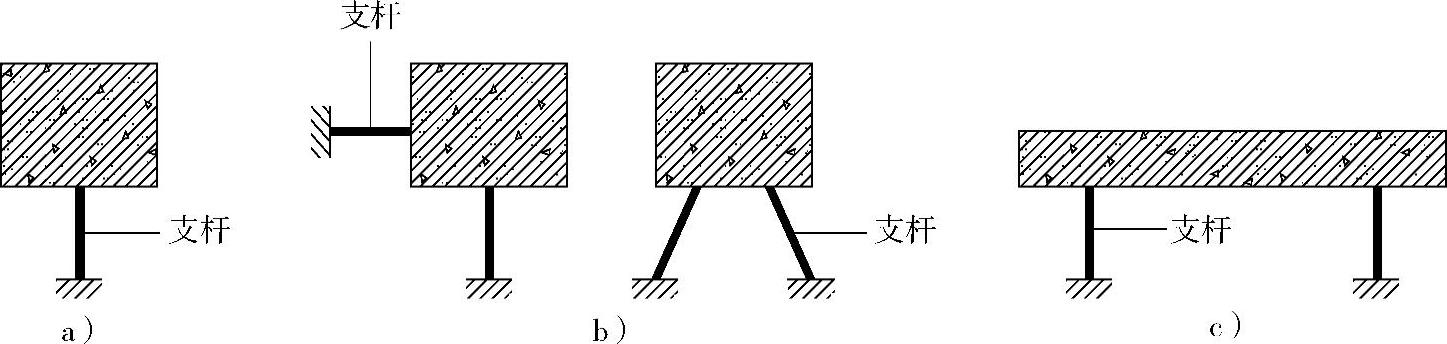

图14-28 竖向构件斜支撑方向

a）柱子单方向支撑 b）柱子双方向支撑 c）墙板支撑

③施工辅助设施固定。工地有一些设施需要临时在PC构件上固定，如后浇区模板、提升架、塔式起重机支架、安全护栏等，为此需要在PC构件上埋设预埋螺母。

本书一位编者曾经在一个装配式建筑工地发现，由于PC剪力墙墙板没有预留后浇区模板安装预埋件，现场工人用冲击钻在PC墙板上打眼植入膨胀螺栓，结果把构件内的钢筋都打断了。

工地设施预埋螺母的荷载要求、直径、位置等应当由施工企业技术人员提出，再由结构设计师验算并进行构造设计。

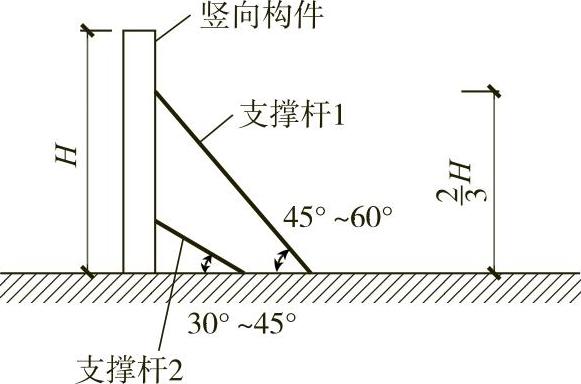

图14-29 竖向构件斜支撑角度

（3）PC柱预埋件

PC柱中除了预埋以上吊点外还需要以下4种预埋件：

1）电气PVC穿线管。

2）预留模板锚栓螺母或穿孔。

3）斜支撑螺母。

4）灌浆套筒。
