(1)PC梁吊点设计

PC梁不用翻转,脱模吊点、安装吊点与吊运吊点为共用吊点。

1)PC梁吊点布置。吊点的布置原则见本章185问。

PC梁的吊点需要专门埋设,可以埋设螺母,较重的构件埋设钢筋吊环、钢丝绳吊环(图14-10)。

2)PC梁吊点计算。PC梁吊点数量和间距根据梁断面尺寸和长度,通过计算确定。与柱子脱模时的情况一样,梁的吊点也宜适当多设置。

①边缘吊点距梁端距离应根据梁的高度和负弯矩筋配置情况经过验算确定,且不宜大于梁长的1/4。吊点布置如图14-11所示。

②梁只有两个(或两组)吊点时,按照带悬臂的简支梁计算;多个吊点时,按带悬臂的多跨连系梁计算。位置与计算简图与柱脱模吊点相同,如图14-12所示。

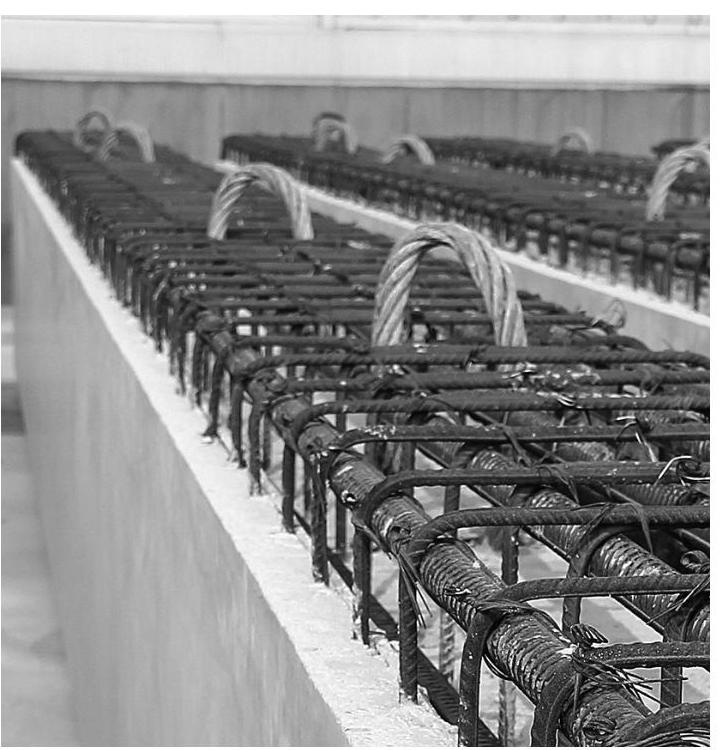

图14-10 叠合梁钢丝绳吊环


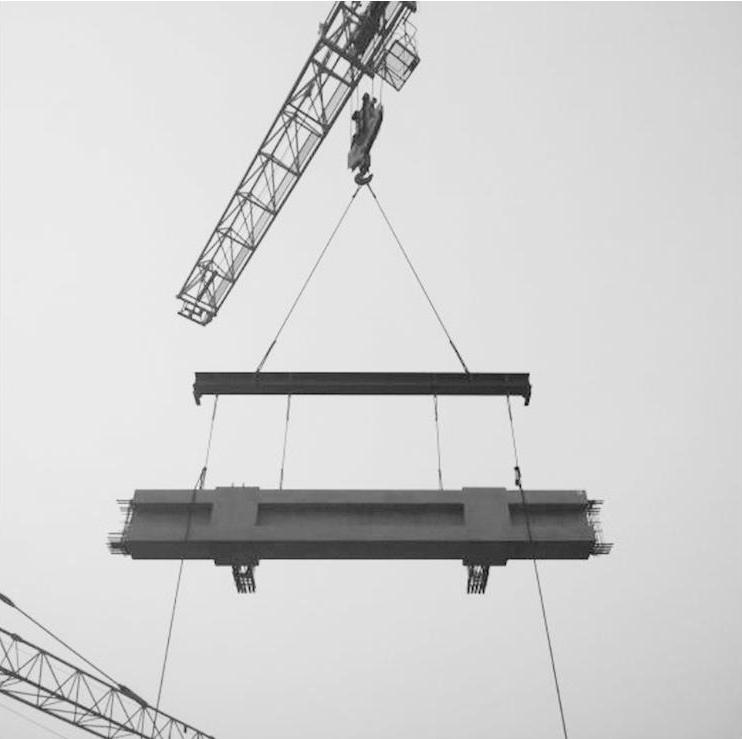

图14-11 PC梁的吊点布置

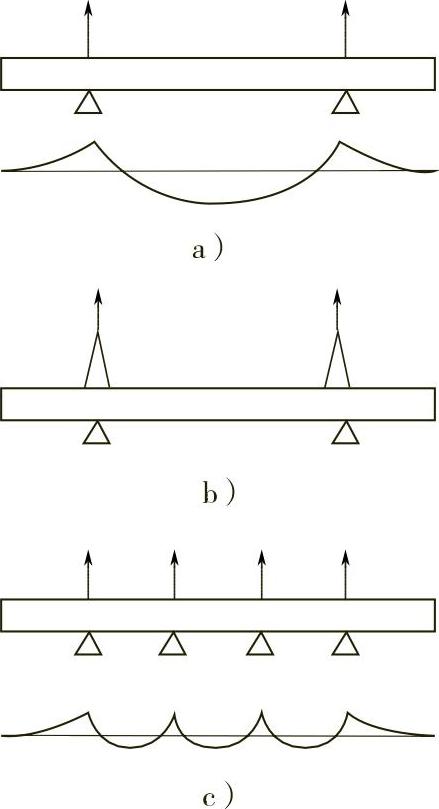

图14-12 柱脱模和吊运吊点及位置计算简图

a)2吊点 b)两组吊点 c)4吊点

③梁的平面形状或断面形状为非规则形状(图14-13),吊点位置应通过重心平衡计算确定。

3)吊点构造。PC梁、PC柱、PC墙板吊点构造如下:

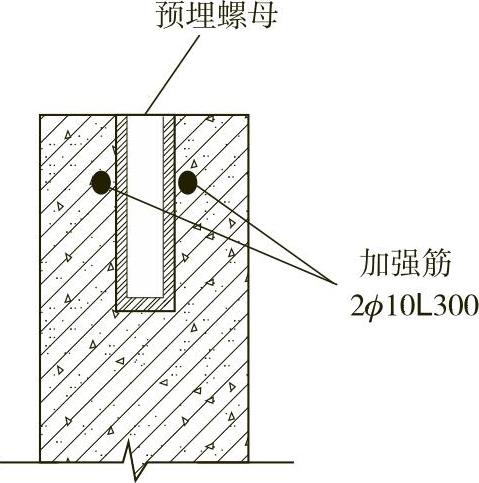

①预埋螺母、螺栓和吊钉的专业厂家有根据试验数据得到的计算原则和构造要求,结构设计师选用时除了应符合这些要求外,还应当要求工厂使用前进行试验验证。

②吊点距离混凝土边缘的距离不应小于50mm,且应符合厂家的要求。

③采用钢筋吊环时,应符合《混规》关于预埋件锚固的有关规定。

④较重构件的吊点宜增加构造钢筋,也可布置双吊点。

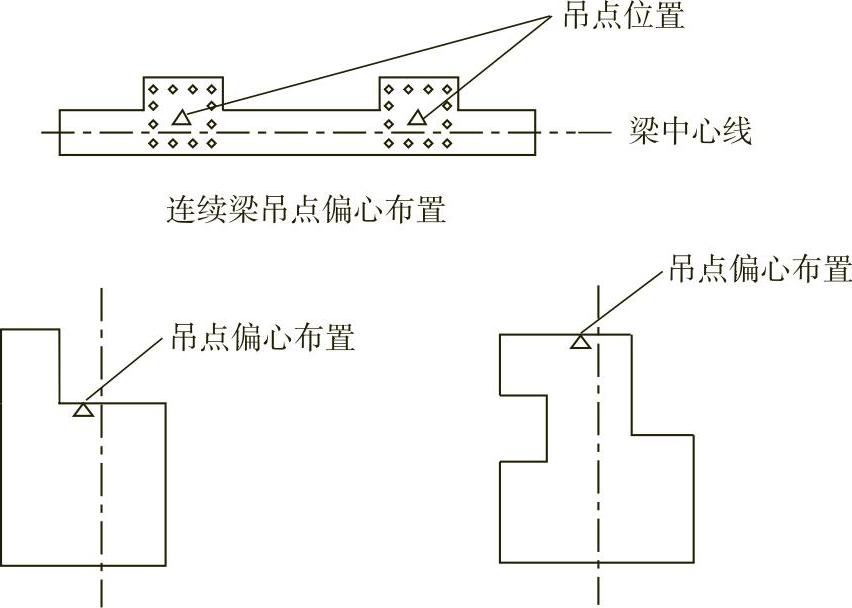

图14-13 异形梁吊点偏心布置

⑤脱模吊点、吊运吊点和安装吊点的受力主要是受拉,但翻转吊点既受拉又受剪,对混凝土还有劈裂作用。翻转吊点宜增加构造钢筋(图14-14)。

(2)PC梁支承点设计

PC梁支承点包括堆放、运输支承点和安装支承点。

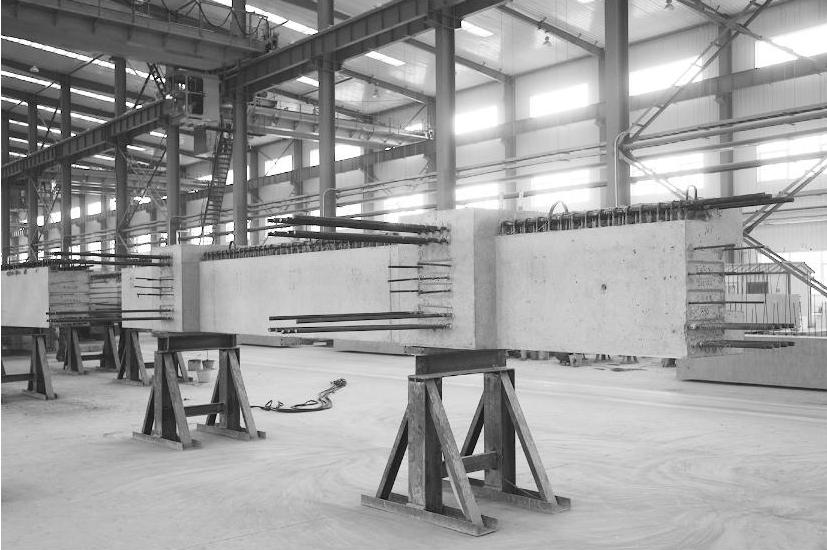

1)构件检查支架。PC梁脱模后一般要放置在支架上进行模具面的质量检查和修补(图14-15)。


图14-14 大型构件翻转节点构造加固


图14-15 PC梁检查支架

2)构件堆放、运输和吊运。PC梁可用垫方木支承,如图14-16所示。PC梁堆放应合理设置垫块支点位置,确保预制构件存放稳定,支点宜与起吊点位置一致,与清水混凝土面接触的垫块应采取防污染措施,水平运输时PC梁的支承点的位置应与堆放时一样,PC梁构件叠放不宜超过3层。

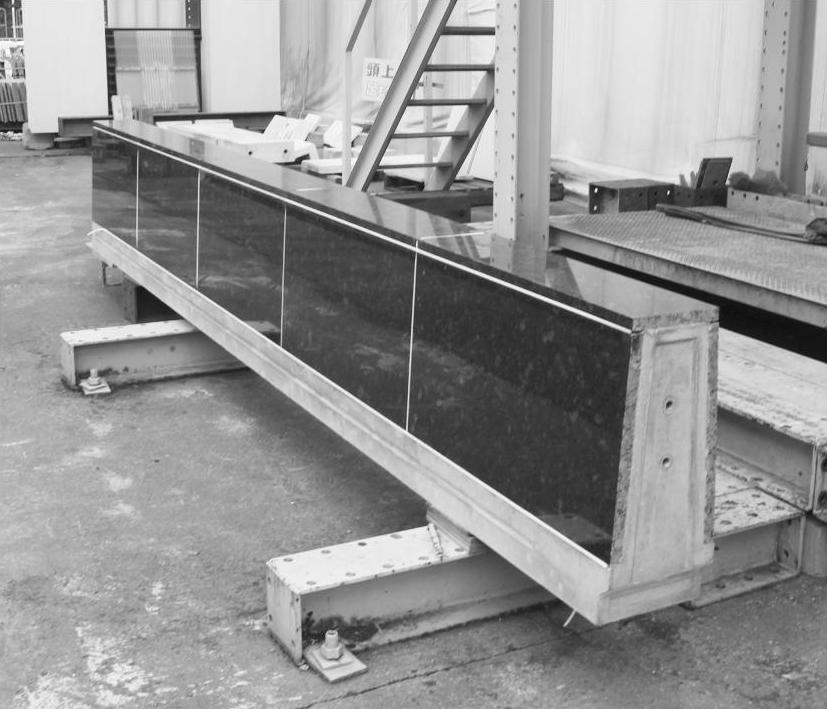

图14-16 PC梁垫方木支承堆放

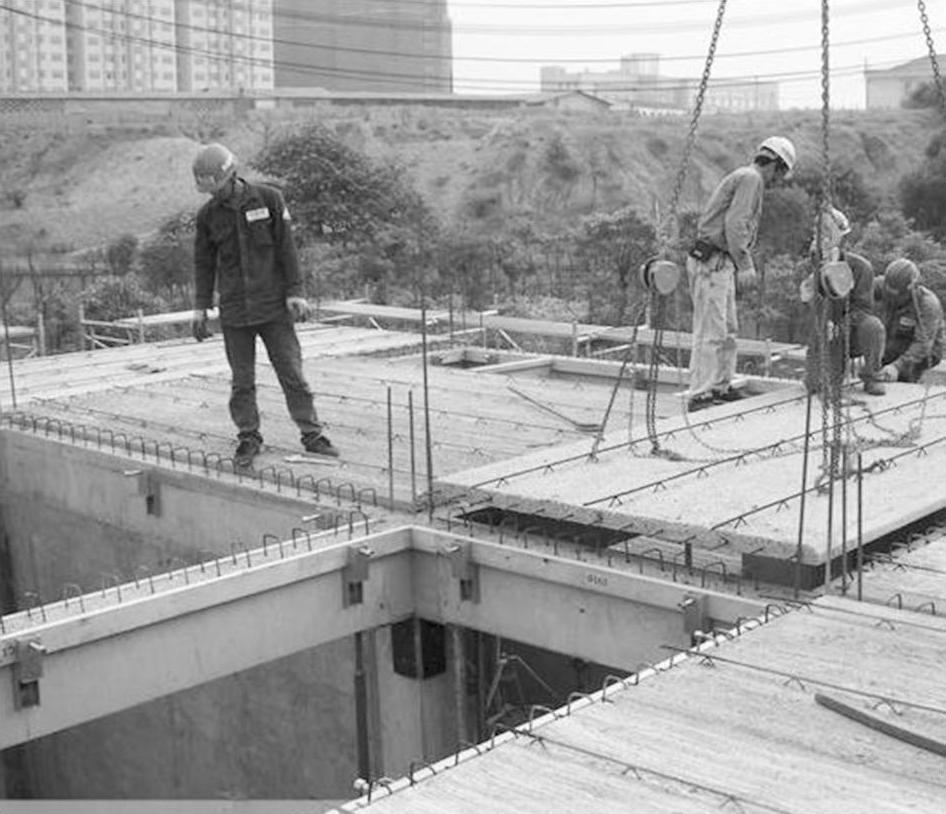

3)安装支承点的设计。PC梁安装时需要设置临时支撑。叠合梁板一般在两端支撑,距离边缘500mm,且支撑间距不宜大于2m(图14-17)。安装时混凝土强度应达到设计强度的100%。施工均布荷载不大于1.5kN/m2;不均匀情况,在单板范围内,折算不大于1.0kN/m2


图14-17 PC梁安装支撑

(3)PC梁预埋件

PC梁中预埋件是根据各专业提供条件在梁中预埋,预埋件主要包括以下2种:

1)电气PVC穿线管。

2)预留模板锚栓螺母或穿孔。
