低层装配式建筑的类型有哪些?

(1)螺栓连接结构房屋

1)体系简介。北京建工华创采用24种标准化墙体构件通过螺栓紧固连接,形成结构受力体系。基础采用条形基础,屋盖采用轻钢结构屋盖(图12-24)。

2)体系特点。

①整体预制率95%,纯干式连接方式。

②墙体采用夹心保温板,墙体材料采用轻集料混凝土,承重结构构件密度小于950kg/m3

③组式立模生产。

④构件可以拆除后重组,实现全生命周期建筑形式。

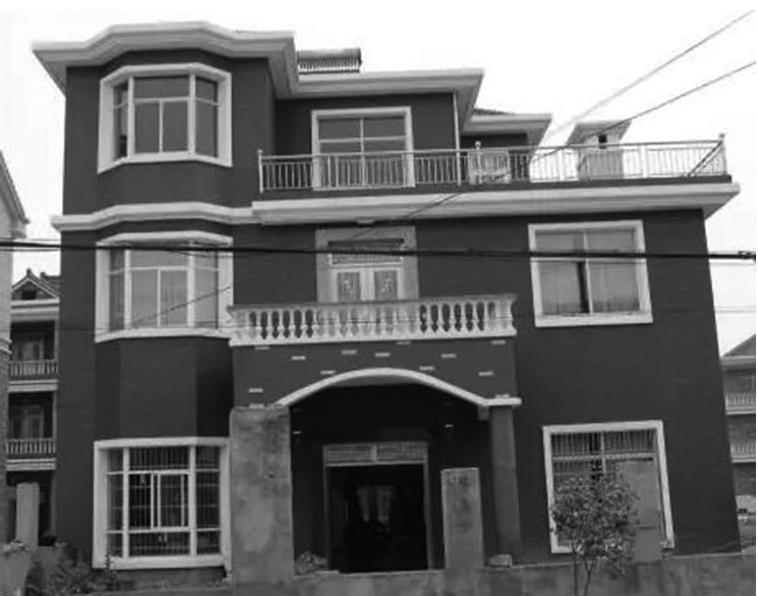

图12-24 螺栓连接结构房屋

(2)抽孔墙暗柱现浇连接结构房屋

1)体系简介。体系采用预制抽孔板,暗柱现浇形成的结构受力体系。可以抽圆孔,也可以抽方孔。方孔插入焊接钢筋笼,浇筑混凝土后形成暗柱,同时完成结构的水平墙体连接和竖向墙体连接。楼板采用叠合楼板(图12-25)。

2)体系特点。

①墙体轻,连接无需套筒,安装效率高。

②现浇暗柱连接性能好,可以用于中高层建筑。

③组式立模生产。

(3)绳套连接大板结构体系

1)体系简介。绳套连接结构体系由预制轻骨料混凝土抽孔墙板、楼板、梁等为主受力构件,通过绳套连接形成整体结构受力体系。楼板采用全预制楼板。基础采用条形基础,屋盖采用轻钢屋盖(图12-26)。


图12-25 墙体连接图

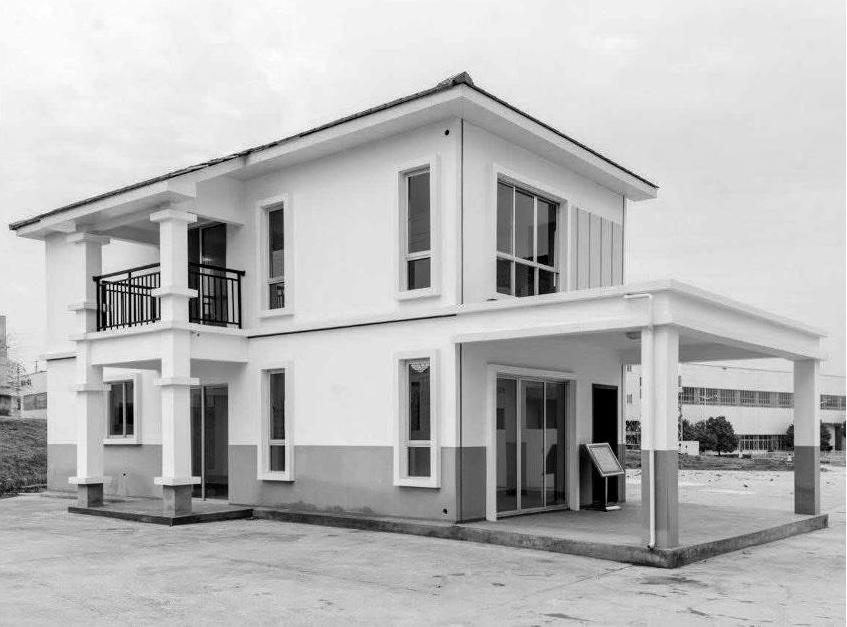

图12-26 绳套连接大板结构房屋

2)体系特点。

①墙板不出钢筋、生产安装方便。

②墙体采用抽孔的轻集料混凝土墙体,质量轻。

(4)装配式剪力墙结构体系

1)体系简介。体系是由预制混凝土墙板、楼板、梁等为主受力构件,后浇暗柱连接形成整体结构受力体系。基础采用条形基础,屋盖采用轻钢屋盖(图12-27)。

2)体系特点。

①结构连接可靠,结构性能好。(www.daowen.com)

②墙体板块大、能提高生产安装效率。

(5)装配复合墙结构体系

1)体系简介:

预制的生态复合墙板与混凝土竖向边缘构件、暗梁及楼板直筋现浇而成(图12-28)。

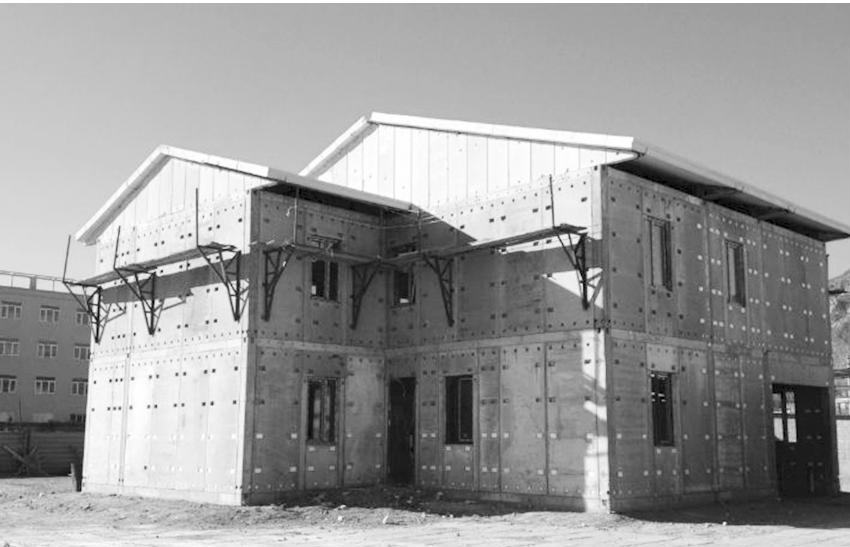

图12-27 绳套连接轻体大板结构体系房屋

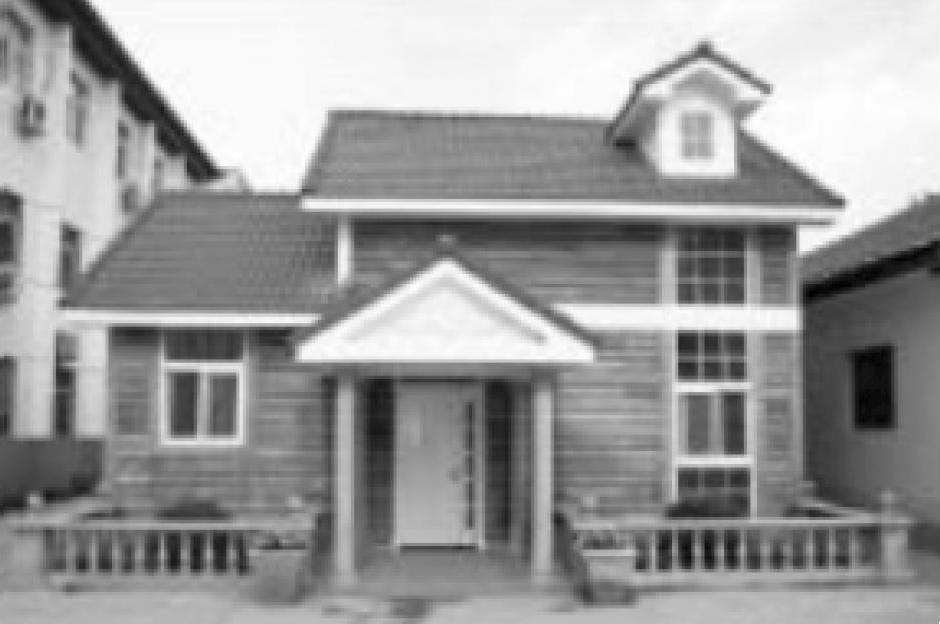

图12-28 装配复合墙结构体系房屋

2)体系特点:

①墙体采用轻体复合肋板。

②连接采用直筋搭接现浇。

③柔性抗震,抗震性能好。

(6)暗钢框架夹心保温墙板结构房屋

1)体系简介。由暗含在夹心墙板中间的构件和钢材焊接后形成整体受力钢框架的房屋。这种结构体系由绿环中创开发,建成房屋如图12-29所示。

2)体系特点。

①构件轻,安装速度快。

②构件自带保温。

(7)混凝土板--轻钢房屋

1)体系简介。钢框架结构上挂混凝土吊柱形成竖向龙骨,再在吊柱上挂预制混凝土条板,属于全干式连接(图12-30)。

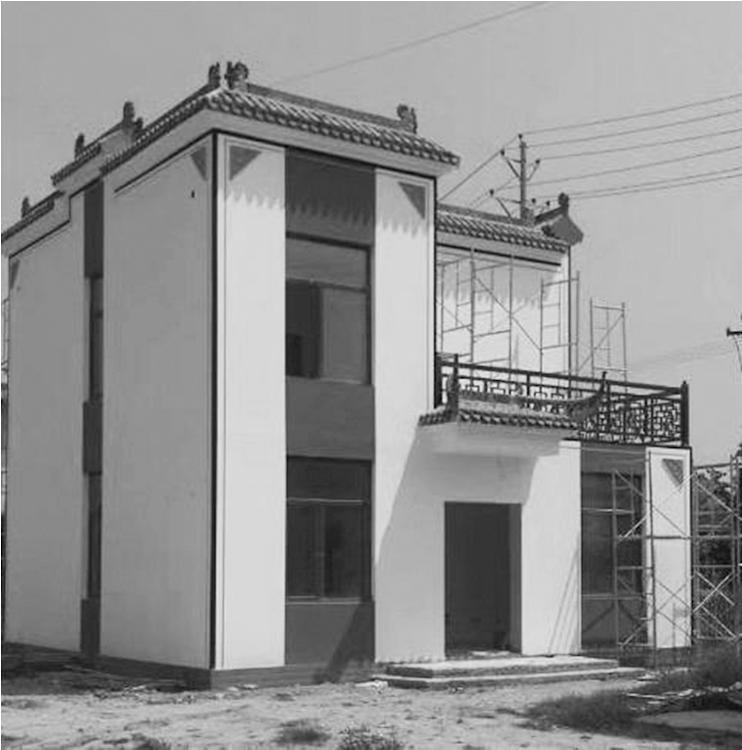

图12-29 暗钢框架夹心保温墙板结构房屋

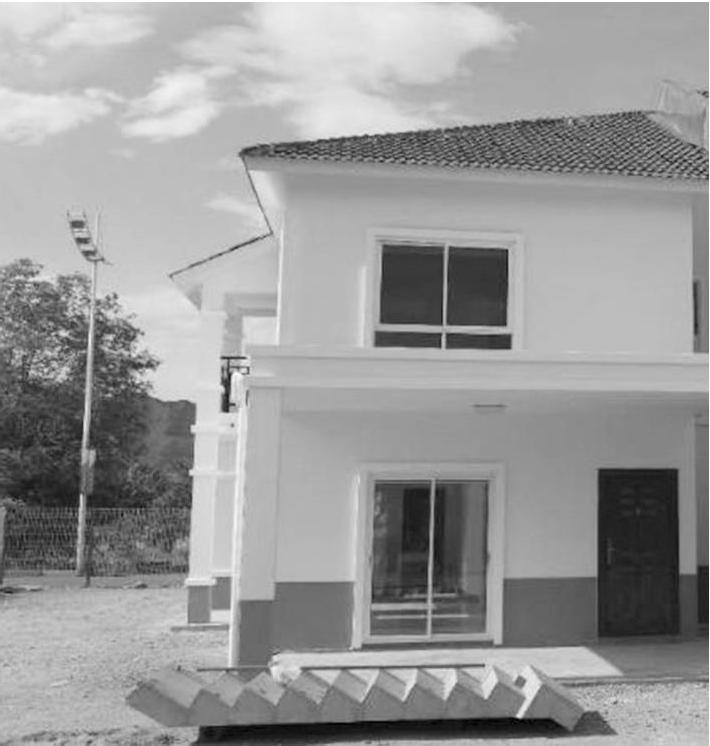

图12-30 混凝土板-柱-轻钢房屋

2)体系特点。

①钢结构框架受力。

②干式连接,没有湿作业。
