（1）楼盖设计

1）低层装配式建筑常用楼盖类型PC建筑楼盖包括叠合楼盖、全预制楼盖；全预制楼盖包括预制实心楼盖、应力空心板楼盖和预应力组合板。楼盖选型主要根据跨度和楼盖特点进行选择。具体见表12-7。

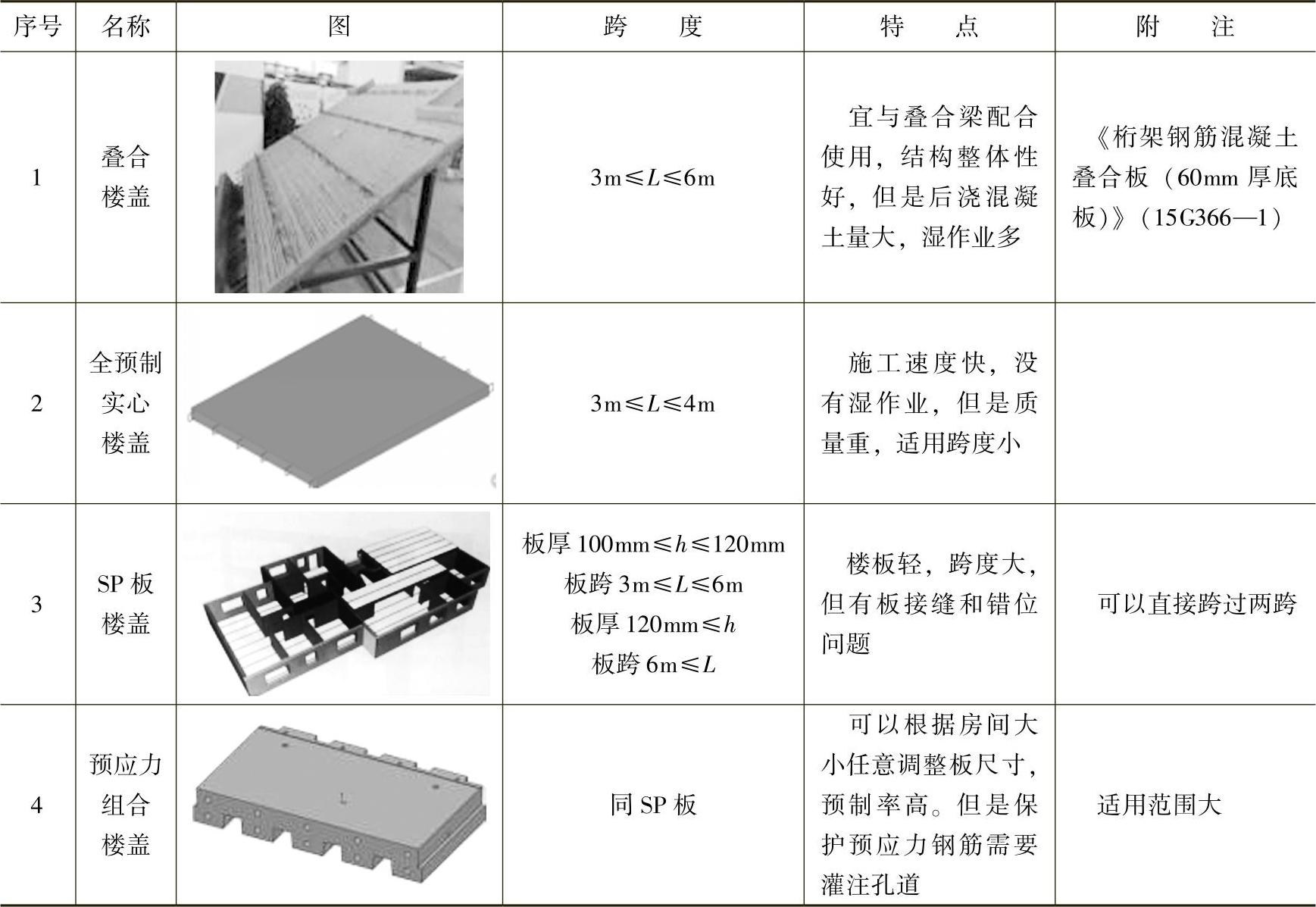

表12-7 常用低层装配式结构楼盖选用

2）楼盖强度计算。全预制楼板、叠合楼板可以采用盈建科软件进行计算。预应力空心板（SP板）可以根据荷载按图集选用。预应力组合楼盖需按厂家参数选用。

3）楼盖拆分设计。对于叠合楼盖与全预制楼盖拆分，除考虑一般叠合楼板拆分规则外，更要注重较少拆分构件数量，尽可能拆分大尺寸构件。提高制作安装效率。

①有运输要求时，要考虑到运输宽度要求，板的宽度不宜大于2.4m。

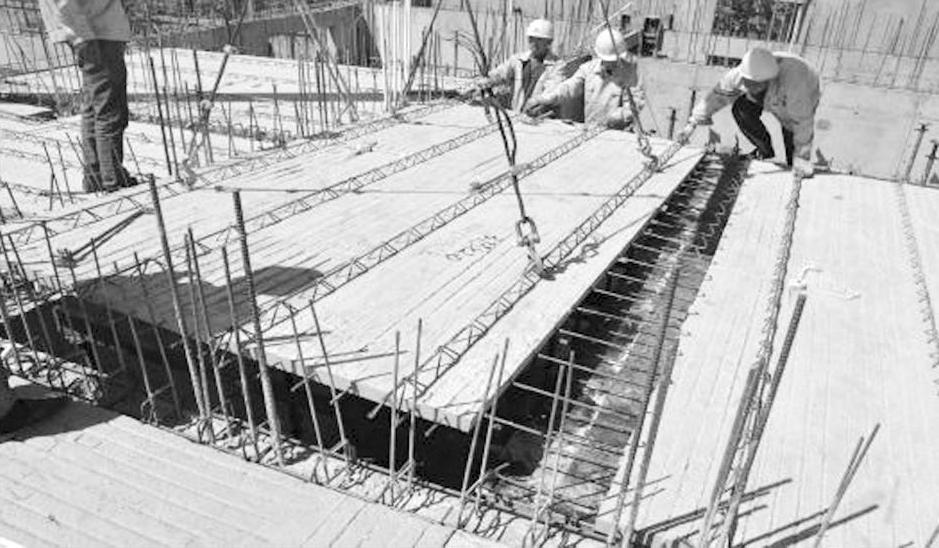

图12-11 叠合楼盖与叠合梁节点构造图

②没有运输要求时，宜每个房间一块板或几个房间一块板。

对于SP板楼盖与预应力组合楼盖按照房间大跨度方向布置即可。尽可能发挥预应力的大跨度优势。

4）构造设计。

①叠合楼盖构造如图12-11所示，具体见《桁架钢筋混凝土叠合板（60mm厚底板）》（15G366—1）。

②全预制楼盖参考节点构造图。

A.图12-12为全预制楼板节点的参考图，图中采用环筋锚固。

图12-12 楼板与墙梁连接节点

1—墙连接插筋 2—预制墙板或梁 3—U形出筋 4—板连接插筋 5—预制楼板

B.图12-13、图12-14为全预制楼板接缝参考图。

(www.daowen.com)

图12-13 全预制楼板环筋锚固连接示意图

1—预制楼板 2—U形出筋 3—连接插筋

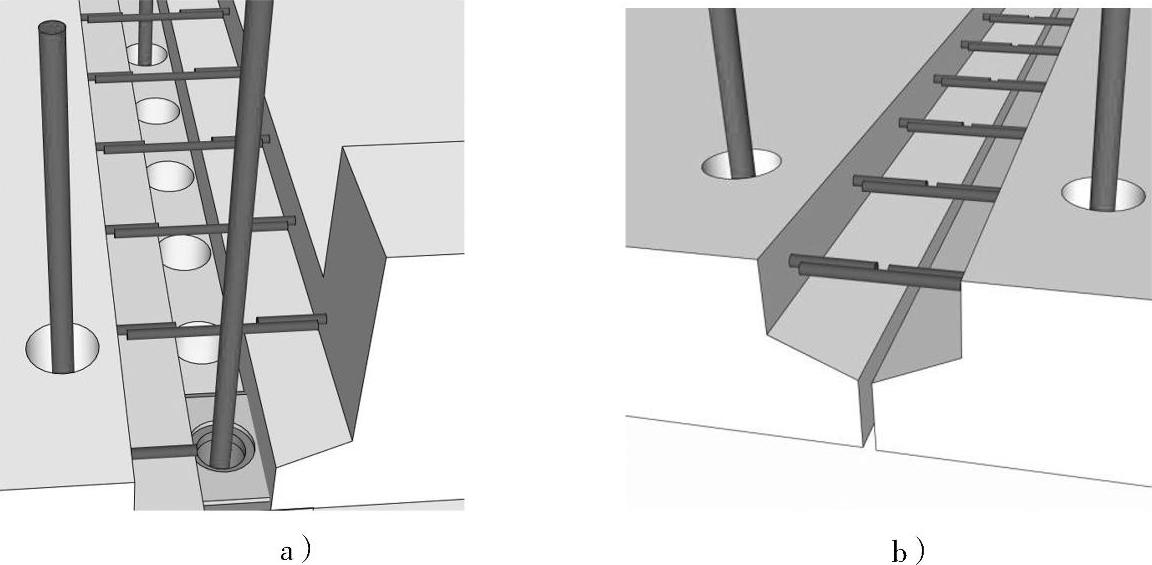

图12-14 全预制楼板焊接钢筋连接示意图

a）楼板拼接（下端有墙） b）楼板拼接（下端无墙）

C.SP板节点《SP预应力空心板》（05SG408）。

D.预应力组合楼盖设计（北京建工华创预应力组合）。

E.预制预应力组合楼盖尺寸见表12-8。

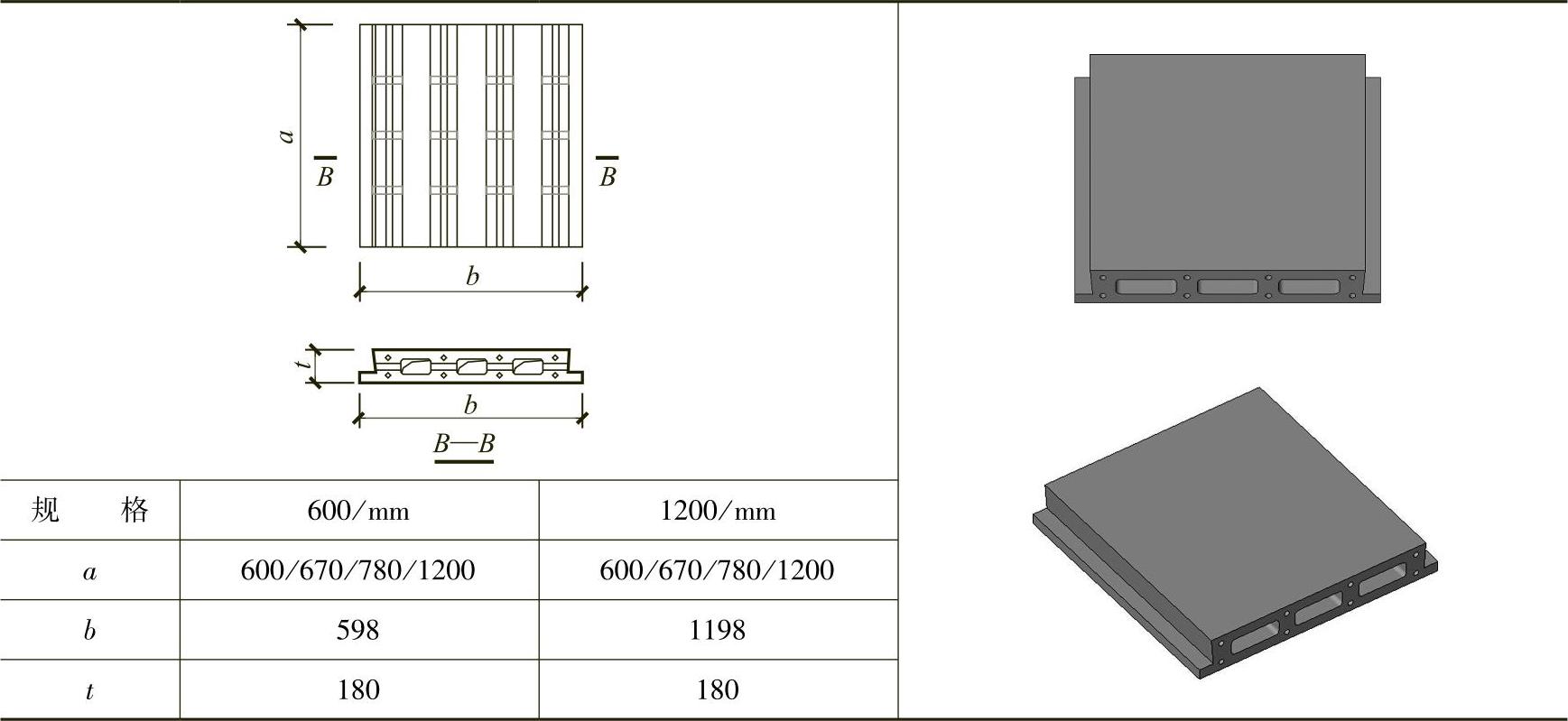

表12-8 预制预应力组合楼盖尺寸选用

（2）屋盖设计

装配式建筑屋盖分为平屋盖、坡屋盖和曲线屋盖。低层建筑一般为满足造型需要，以坡屋面居多，多采用轻钢屋架、木屋架盖瓦的屋盖方式。具体见表12-9。

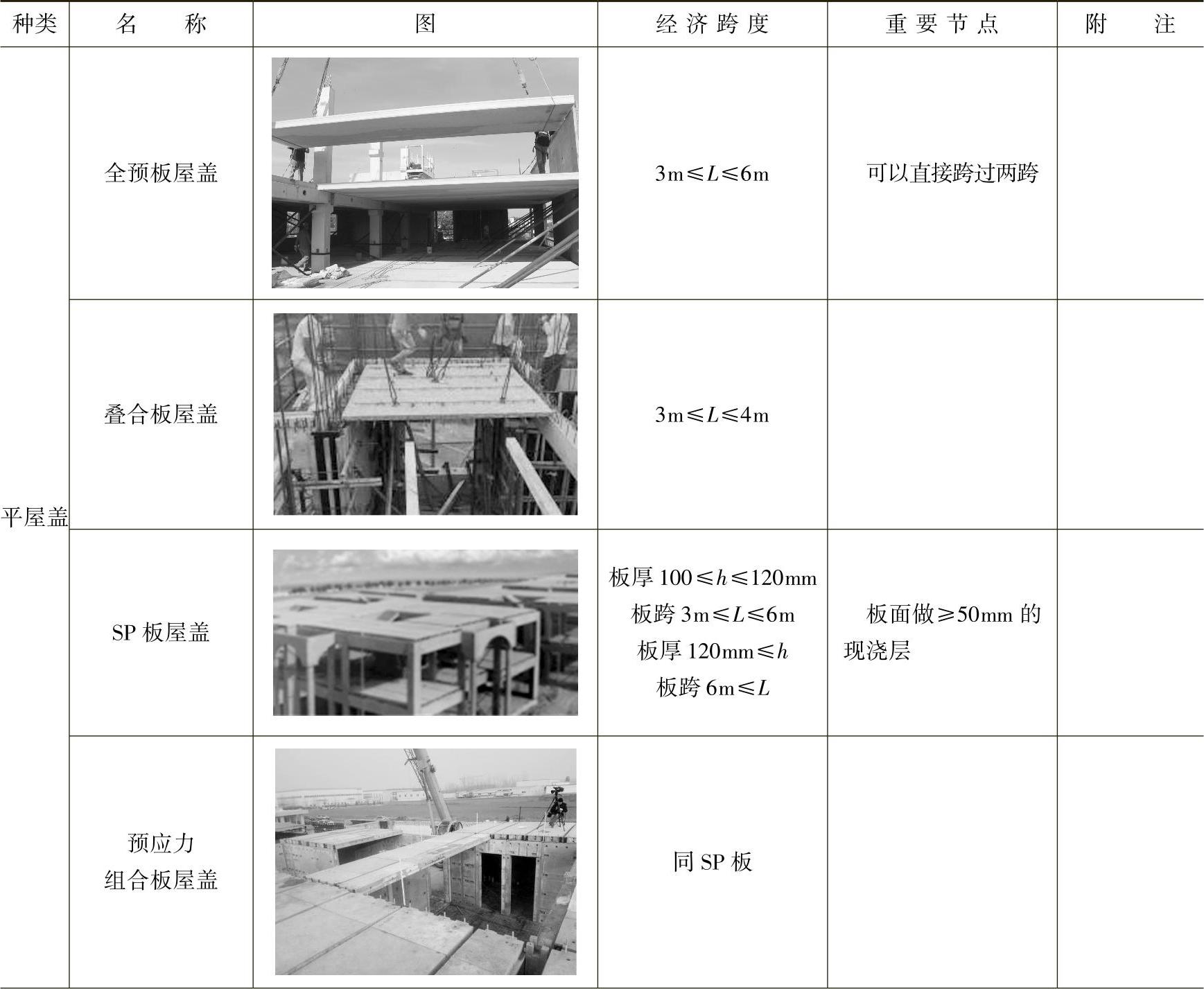

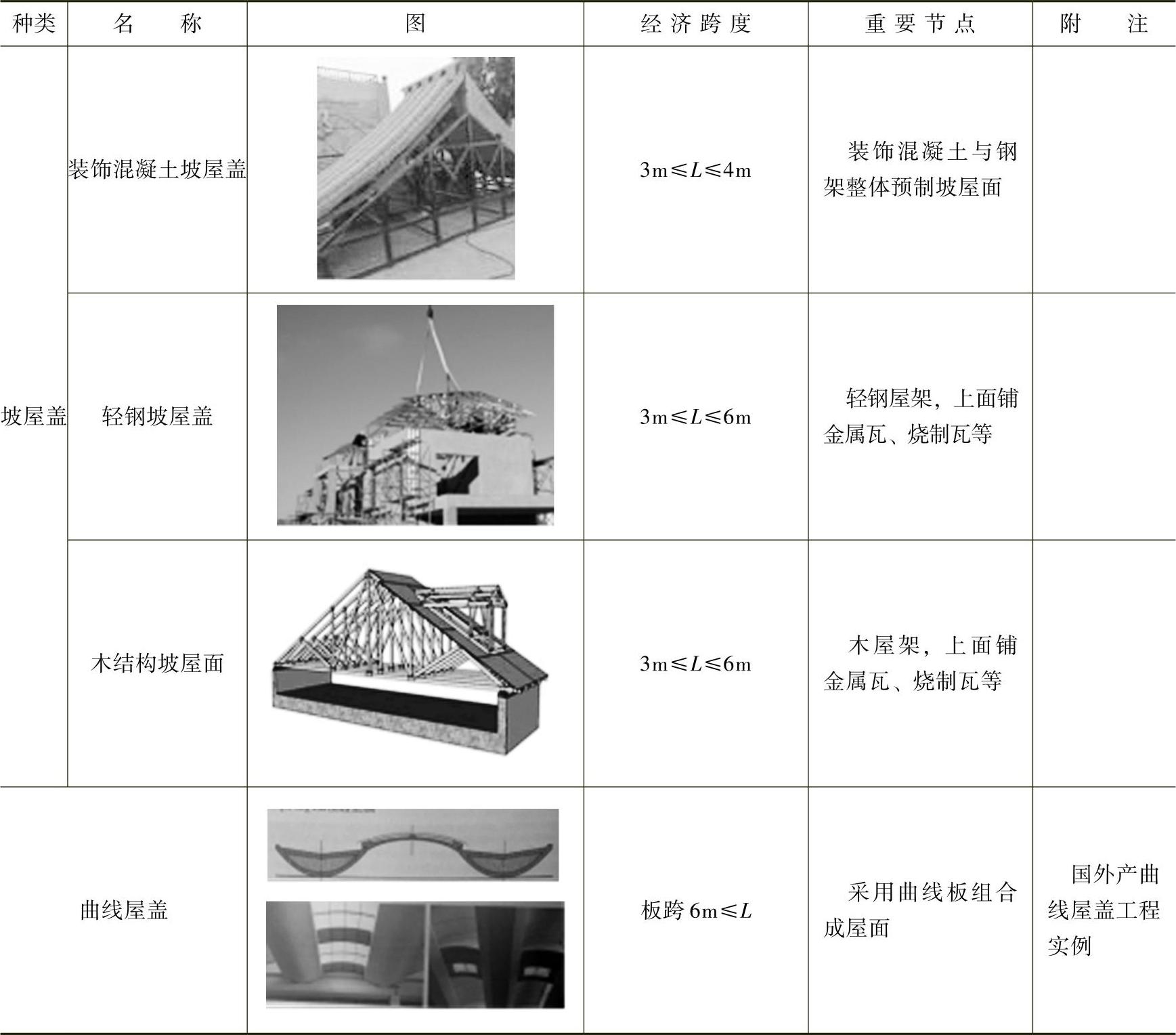

表12-9 常用低层装配式结构楼盖选用

（续）

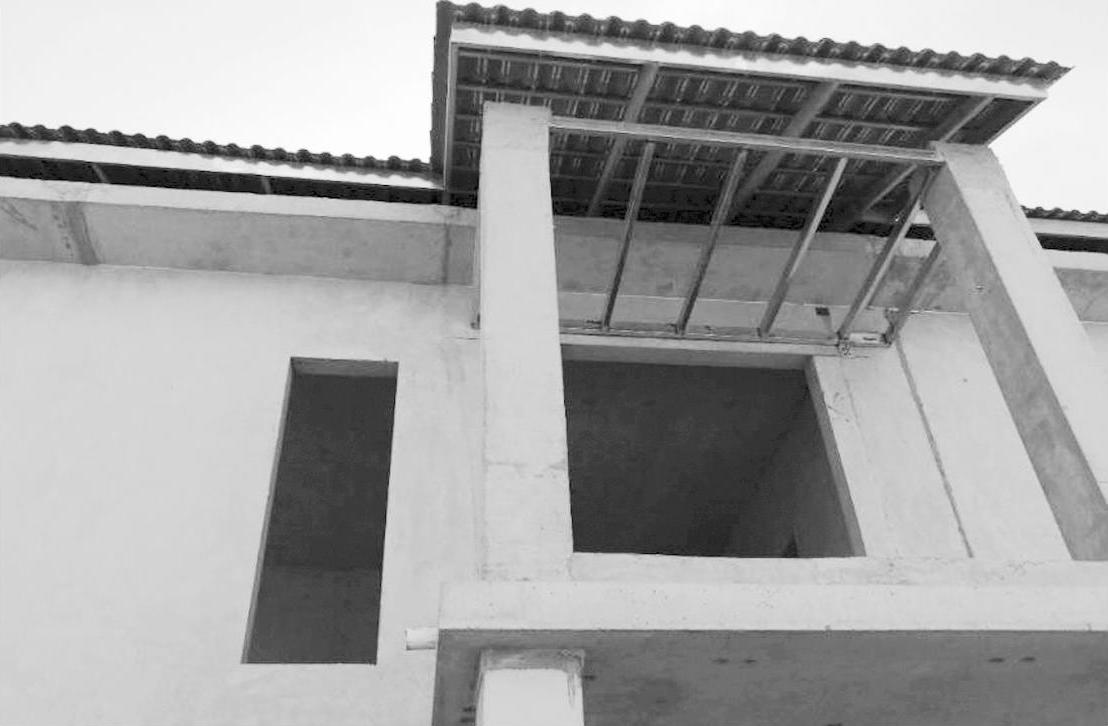

此外，图12-15中是混凝土平屋面上做造型用的坡屋面。

图12-15 低层装配式楼盖设计
