低层装配式建筑:连接方式和地震力如何处理?

(1)连接方式分类

低层装配式建筑有多种体系,对应着多种连接方式,主流的连接方式目前有以下几种:

1)螺栓连接。

2)焊接连接。

3)套筒灌浆连接。

4)浆锚搭接连接。

5)绳套连接。

6)水平钢筋锚环灌浆连接。

7)预应力连接。

8)后浇混凝土连接。

(2)适用范围

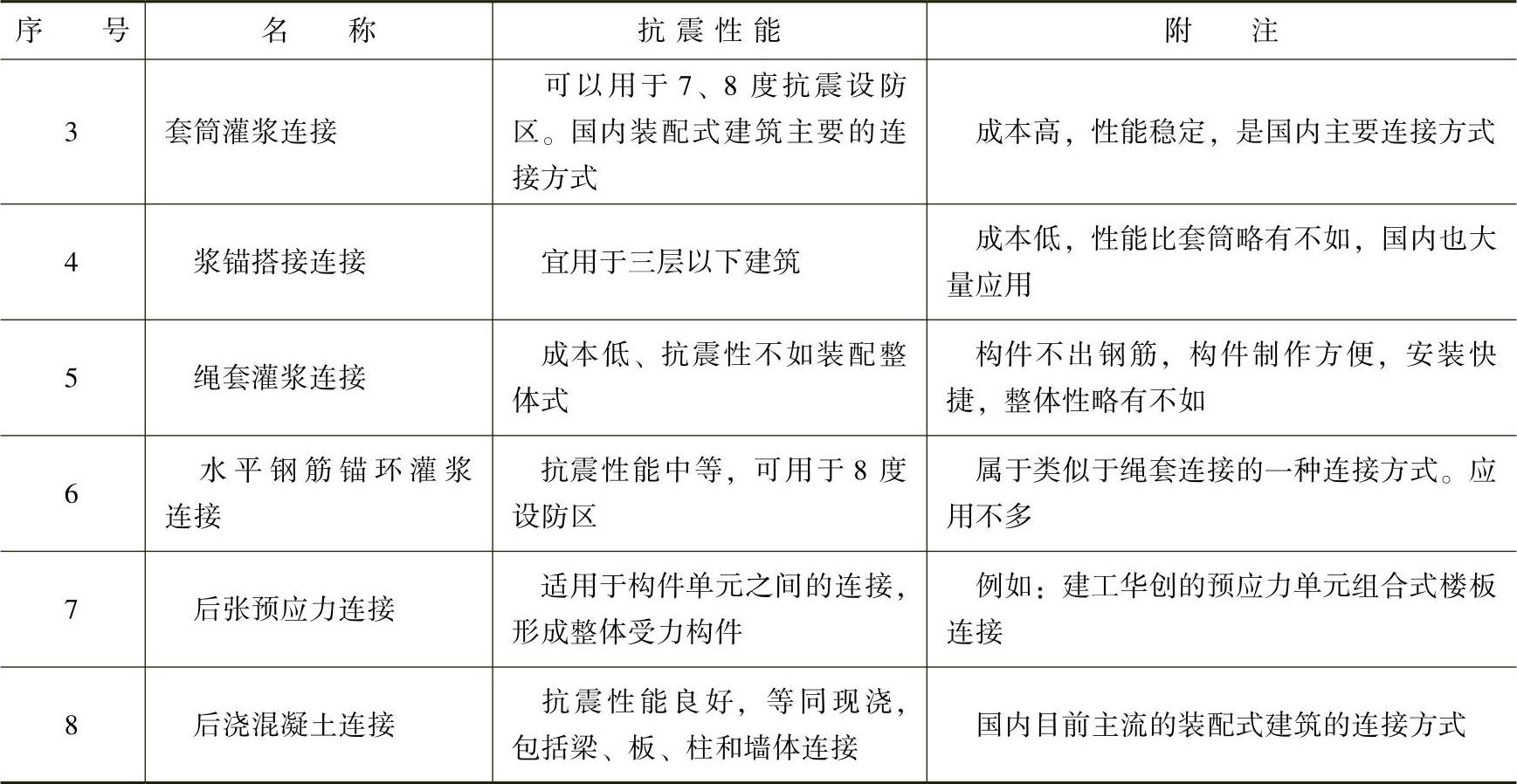

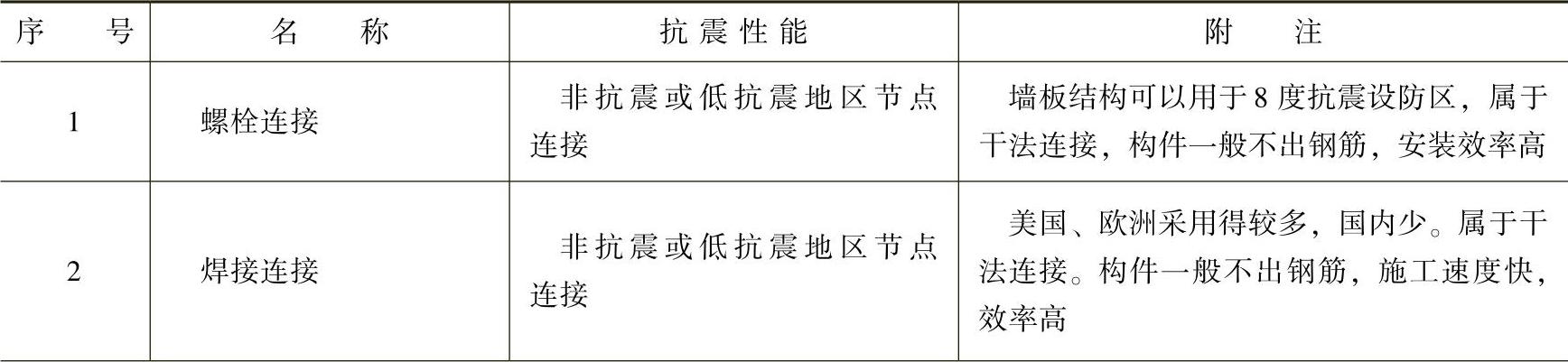

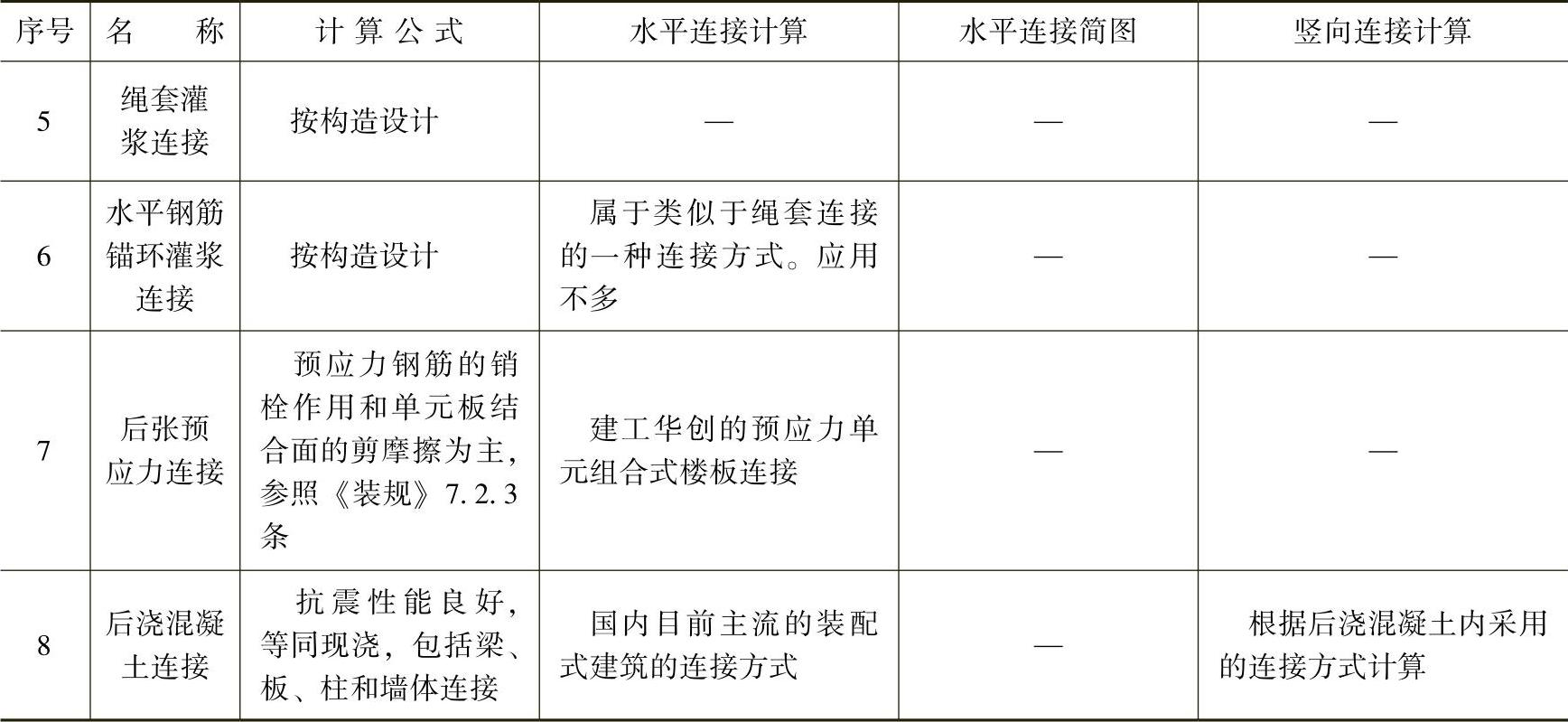

低层装配式连接方式适用表见表12-5。

12-5 低层装配式建筑连接方式分析


(续)


(3)计算方法

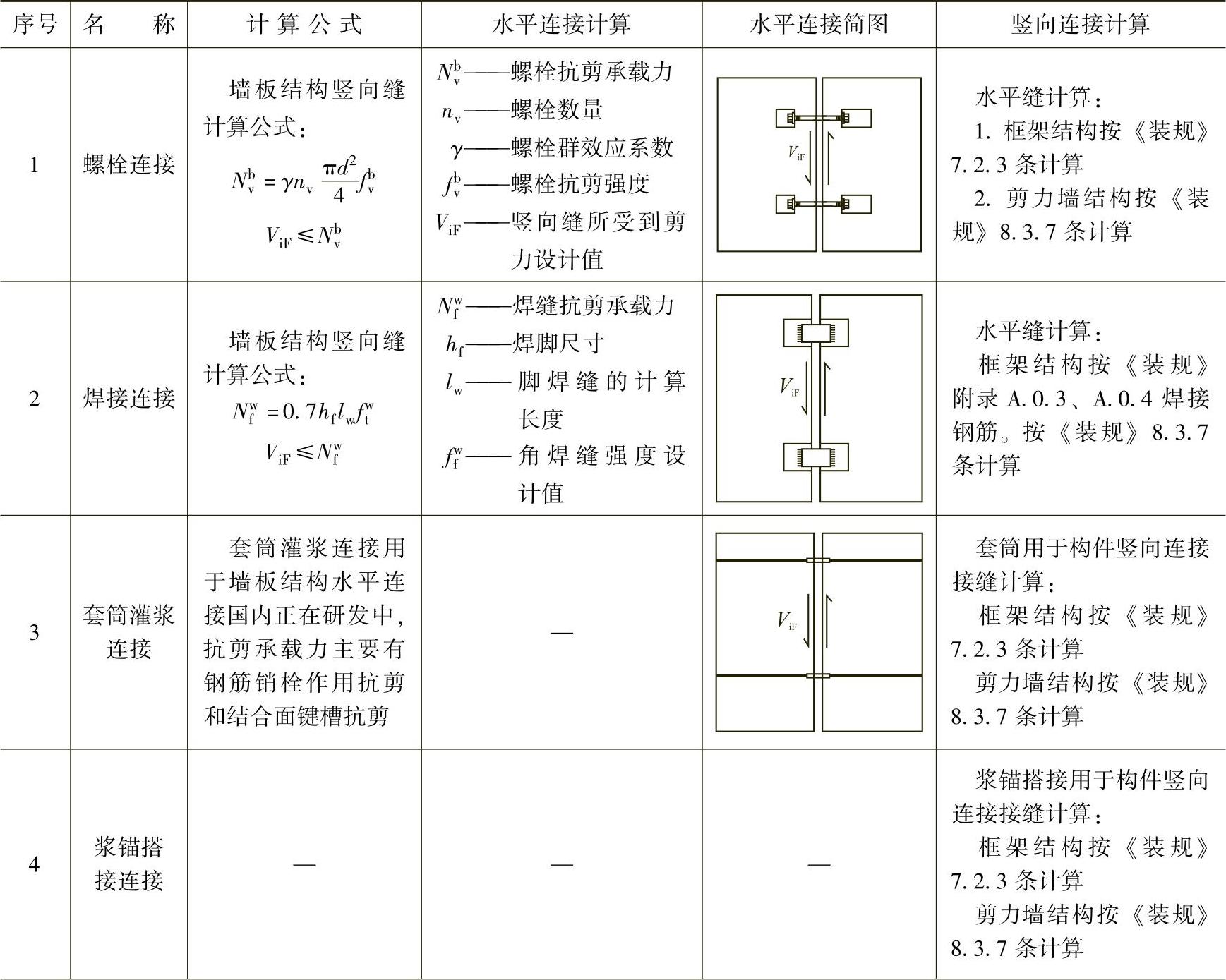

水平连接节点、竖向连接节点验算见表12-6。

12-6 低层常用结构连接计算


(续)


(4)地震作用计算

1)《装规》规定。多层装配式剪力墙结构可采用弹性方法计算进行结构分析,并宜按结构实际情况建立分析模型。在条文说明中,有如下说明:

①各抗震墙肢按照墙肢刚度分担地震力。

②采用后浇混凝土连接的预制墙肢可作为整体构件考虑。

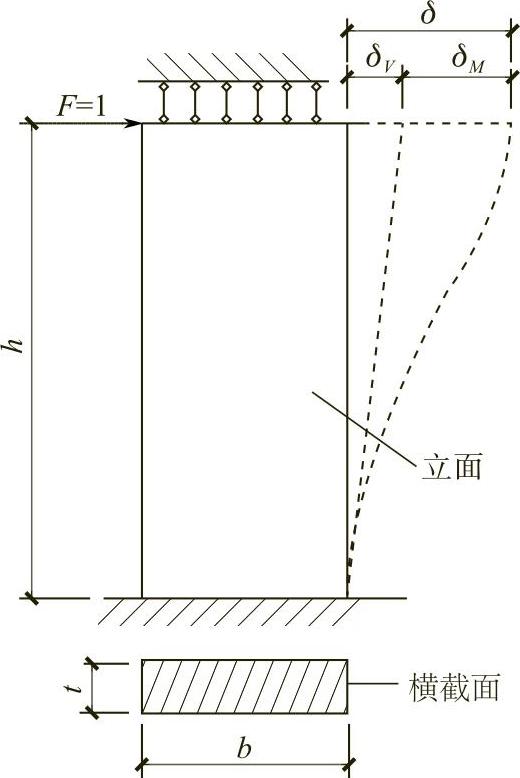

图12-10 结构构件在水平力作用下变形

③采用分离式拼缝(预埋件焊接连接、预埋螺栓连接等,无后浇混凝土)连接的墙肢应作为独立的墙肢进行计算和截面设计,计算模型中应包括墙肢的连接节点。

④在计算模型中,墙肢底部的水平缝可按照整体接缝考虑,并取墙肢底部的剪力进行水平缝的受剪承载力计算。

2)构件刚度计算。结构构件在水平力作用下变形(图12-10)由剪切变形和弯曲变形组成。


式中 δ——构件在水平力作用下变形;

δM——构件在水平力作用下弯曲变形;(www.daowen.com)

δV——构件在水平力作用下剪切变形;

h——构件截面高度;

b——构件截面宽度;

G——构件剪切弹性模量

A——构件的截面面积。

构件的抗侧移刚度Ki为刚度的倒数:


式中 Ki——构件刚度;

hi——构件截面高度;

bi——构件截面宽度;

G——构件剪切弹性模量;

Ai——构件的截面面积。

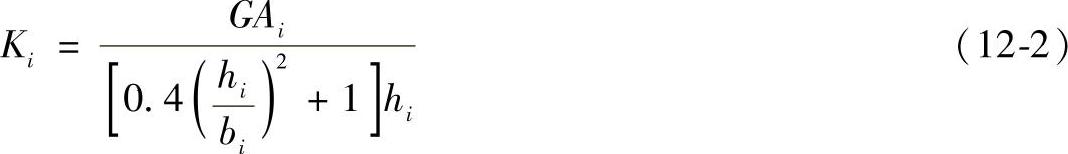

从式(12-2)中可以看出:

h/b<1时,弯曲变形所占的比例很小,可以只考虑剪切变形。

h/b>4时,弯曲变形所占的比例很大,可以只考虑弯曲变形。

当1≤h/b≤4时,弯曲变形所占的比例很大,可以只考虑弯曲变形。

低多层剪力墙结构体系一般h/b<1,只考虑剪切变形的影响。剪切(板墙结构)刚度计算公式:

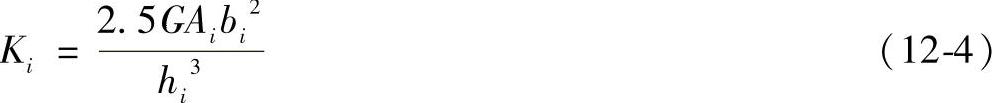

低多层框架结构体系一般h/b>4时,只考虑弯曲变形的影响。弯曲(柱梁结构)刚度计算公式:

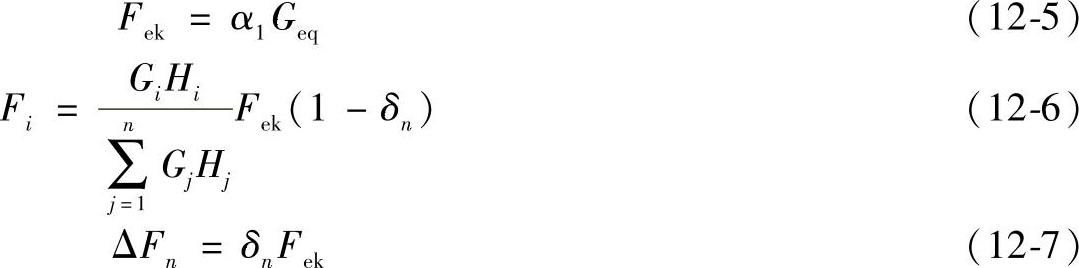

3)水平力计算(地震力)。底部剪力法计算结构剪力时,各楼层可仅仅取一个自由度,结构水平地震作用标准值,应按下列公式计算确定。


式中 Fek——结构水平地震作用标准值;

α1——相对于结构自身周期的水平地震影响系数,按《抗规》5.1.4条和5.1.5条规定选用;

Fi——节点i的水平地震作用标准值;

GiGj——集中于质点ij重力荷载代表值,按《抗规》5.1.3条采用;

HiHj——质点ij计算高度;

δn——顶部附加系数,按《抗规》采用。

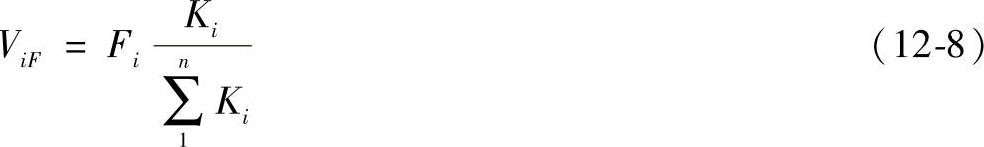

4)每个构件分担的水平力计算:


式中 ViF——第i个构件所受的水平地震力。

构件所受到的水平力ViF也可以通过PKPM、营建科等软件计算出。
