（1）阳台板设计
1）阳台板类型。阳台板为悬挑板式构件，有叠合式（图11-14）和全预制式两种类型，全预制式又分为全预制板式（图11-15）和全预制梁式（图11-16）阳台板。

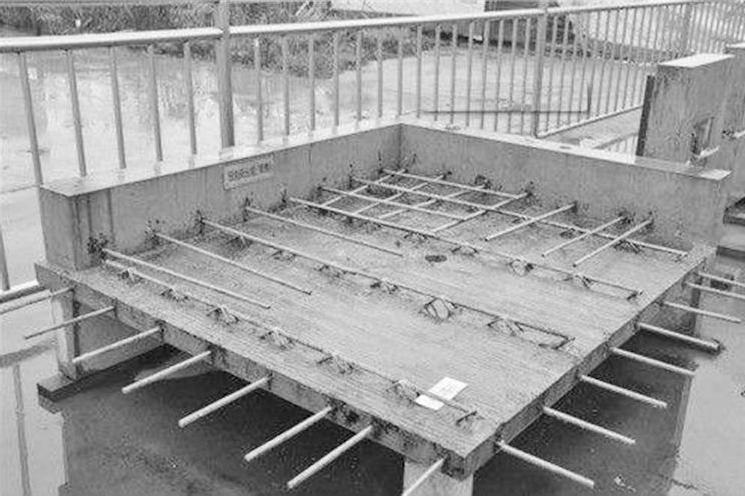

图11-14 叠合式阳台板

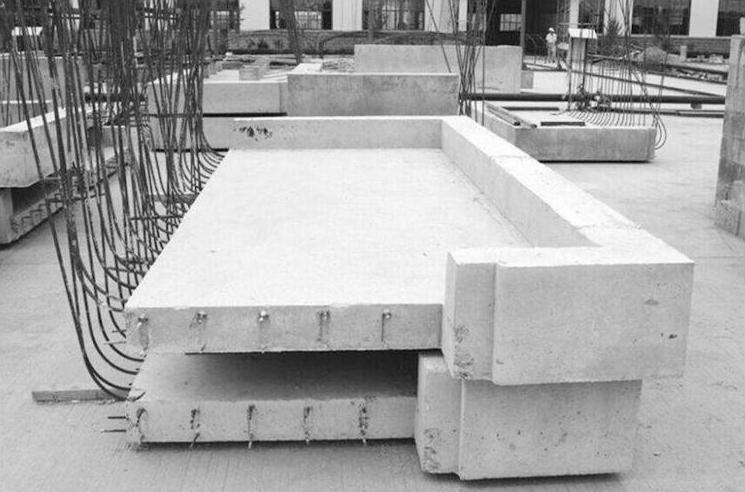

图11-15 全预制板式阳台板
2）阳台板计算。阳台板计算简图如图11-17所示。
3）预制阳台板连接节点。
①叠合式阳台板连接节点如图11-18所示。
②全预制板式阳台板连接节点如图11-19所示。
③全预制梁式阳台板连接节点如图11-20所示。
4）阳台板构造设计。阳台板构造设计其他要求：
①预制阳台板与后浇混凝土结合处应做粗糙面。

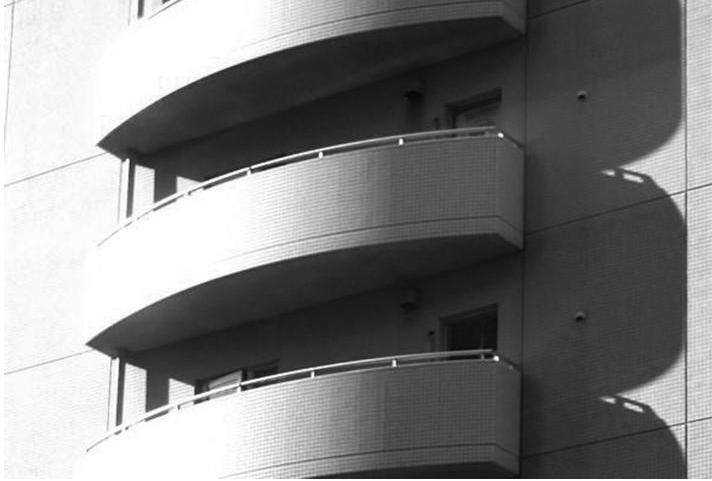

图11-16 全预制梁式阳台板
图11-17 阳台板计算简图(www.daowen.com)
a）几何简图 b）荷载简图

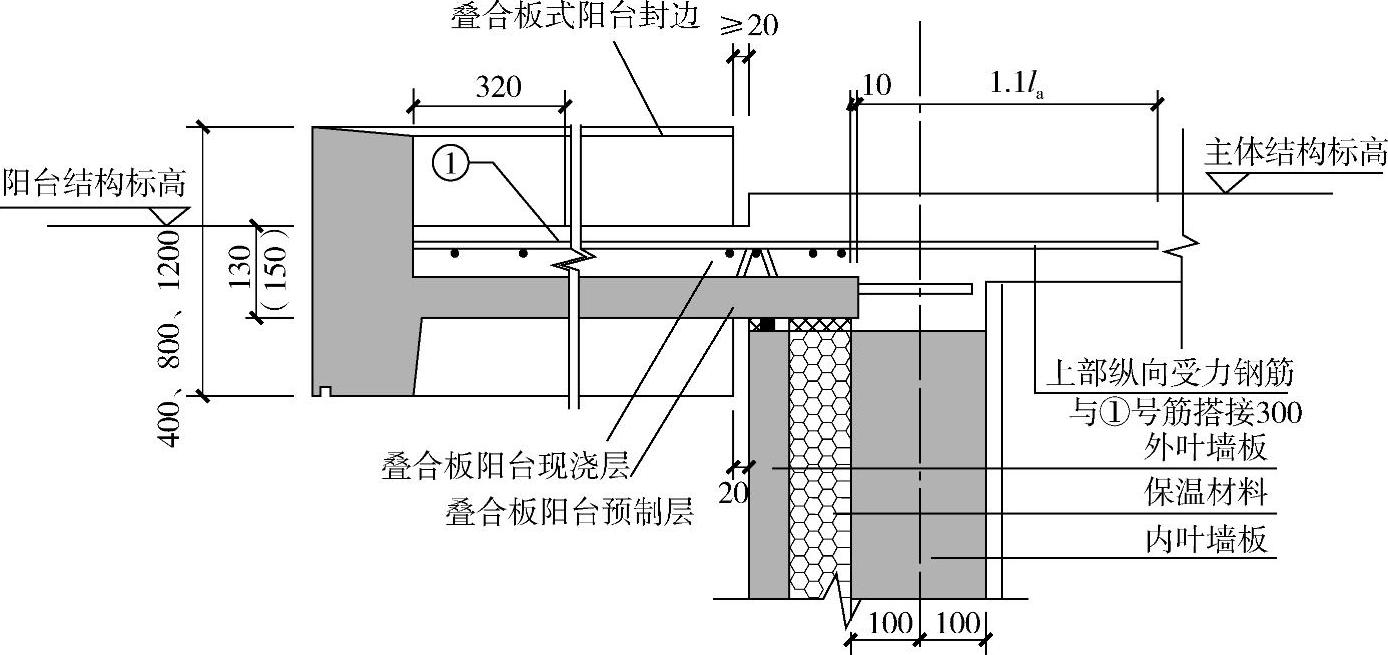

图11-18 叠合式阳台板连接节点（国标图集15G368-1）
图11-19 全预制板式阳台板连接节点（国标图集15G368-1）

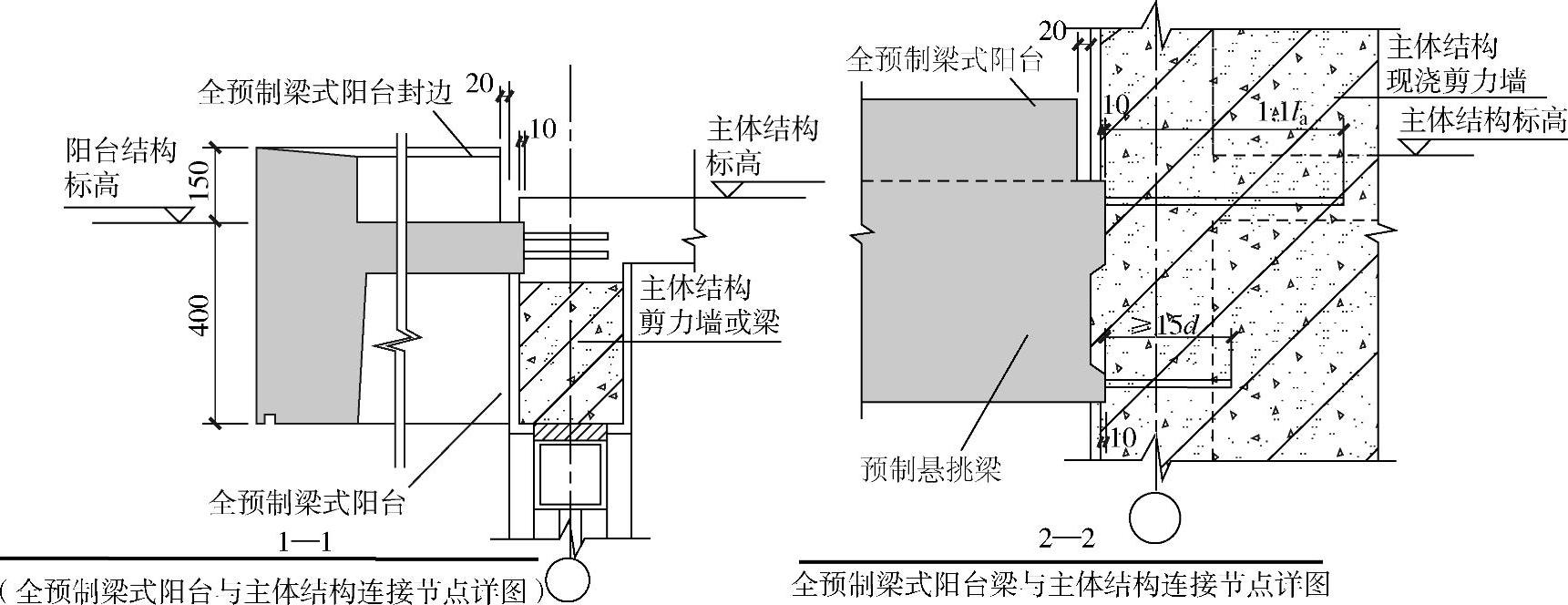

图11-20 全预制梁式阳台板连接节点（国标图集15G368-1）
②阳台设计时应预留安装阳台栏杆的孔洞和预埋件等。
③预制阳台板安装时需设置支撑，见第14章。
（2）空调板、遮阳板、挑檐板设计
空调板、遮阳板、挑檐板等与阳台板同属于悬挑式板式构件，计算简图与节点构造与阳台板一样。
空调板、遮阳板、挑檐板的结构布置原则是同一高度必须有现浇混凝土层。板示意图如图11-21所示，连接节点构造如图11-22所示。支撑平面布置如图11-23所示。

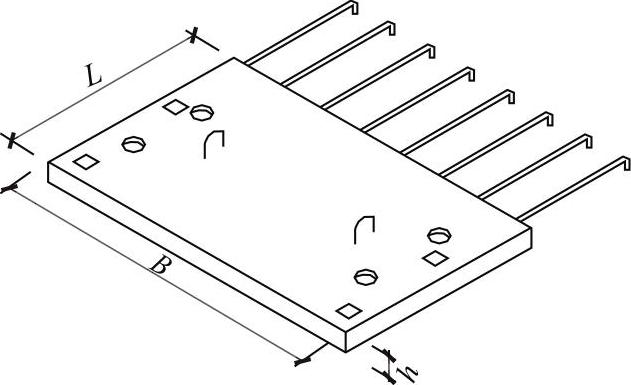

图11-21 空调板、遮阳板、挑檐板结构示意图（国标图集15G368-1）

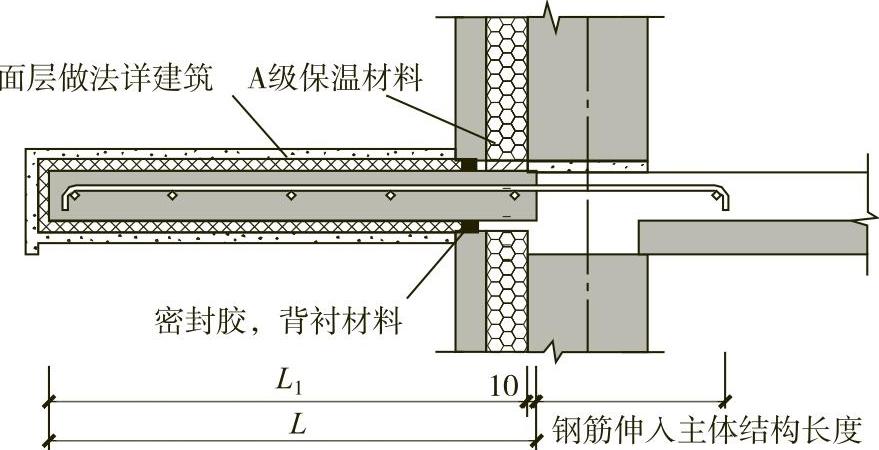

图11-22 空调板、遮阳板、挑檐板连接节点构造（国标图集15G368-1）
