楼梯与混凝土支撑构件连接节点设计技巧

(1)楼梯安装节点设计

1)固定铰节点构造如图11-5所示。

2)滑动铰结点构造如图11-6所示。

3)固定端节点构造如图11-7、图11-8所示。

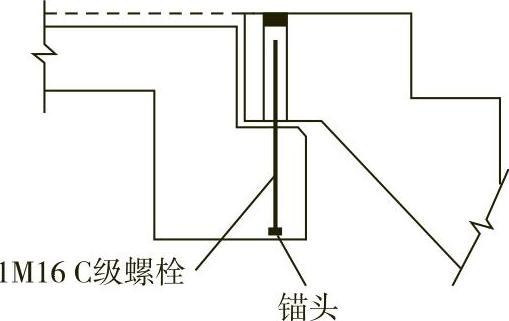

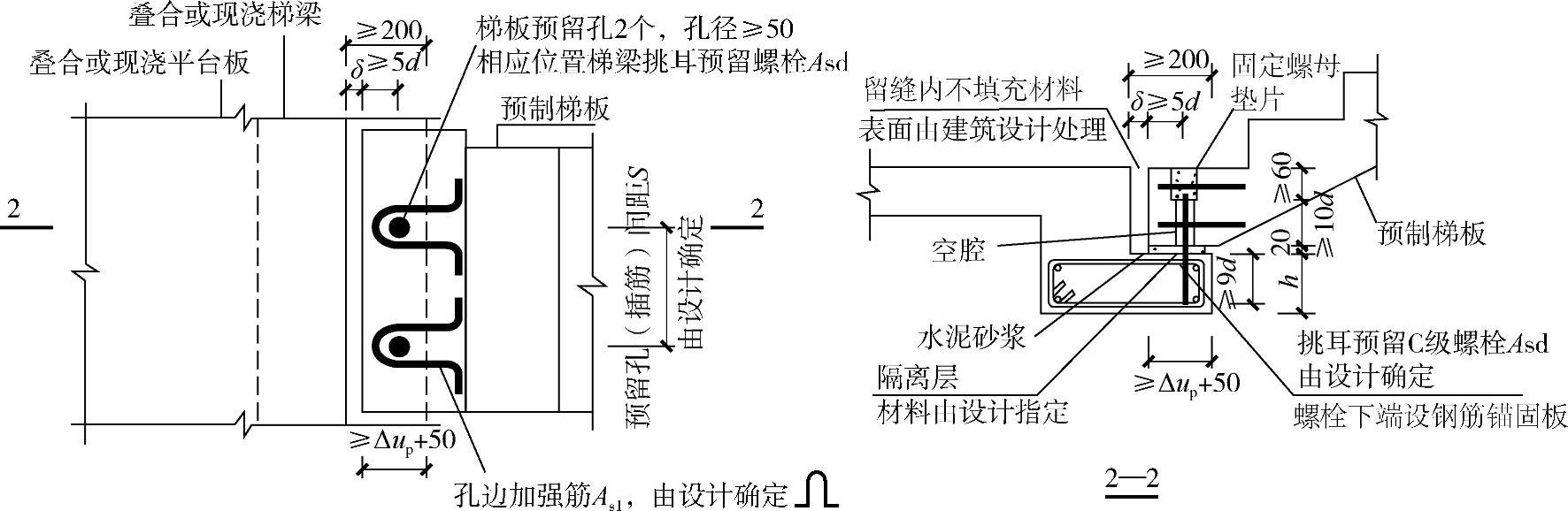

图11-5 固定铰节点构造图(国标图集15G367-1)

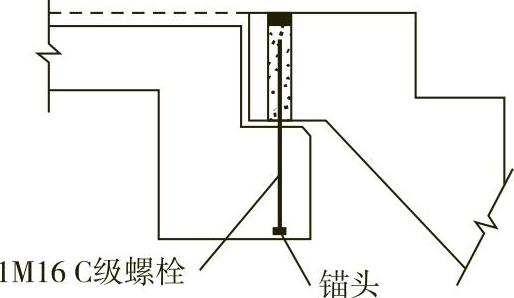

图11-6 滑动铰节点构造图(国标图集15G367-1)

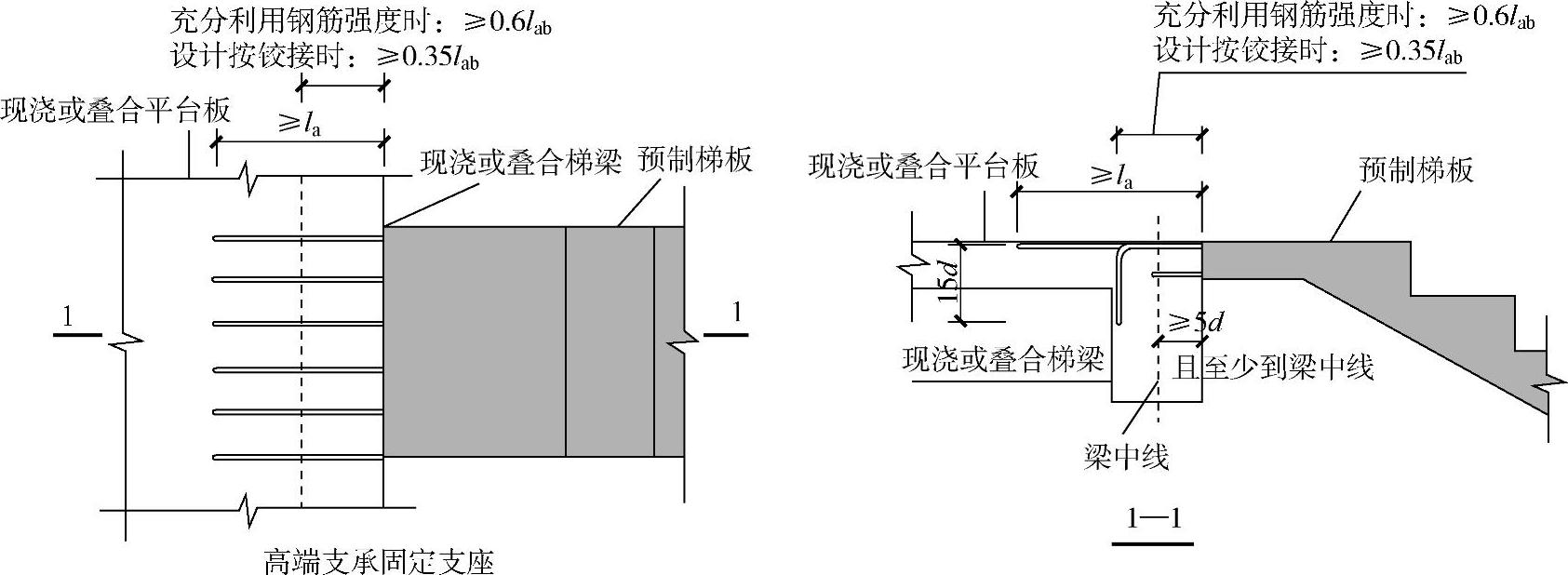

图11-7 固定端节点构造图(国标图集15G310-1)

预制楼梯伸出钢筋的部位的混凝土表面与现浇混凝土结合处应做成粗糙面,粗糙面构造见《装规》6.5.5条:

粗糙面的面积不宜小于结合面的80%,预制板的粗糙面凹凸深度不应小于4mm,预制梁端、预制柱端、预制墙端的粗糙面凹凸深度不应小于6mm。

4)滑动支座节点构造如图11-9所示。

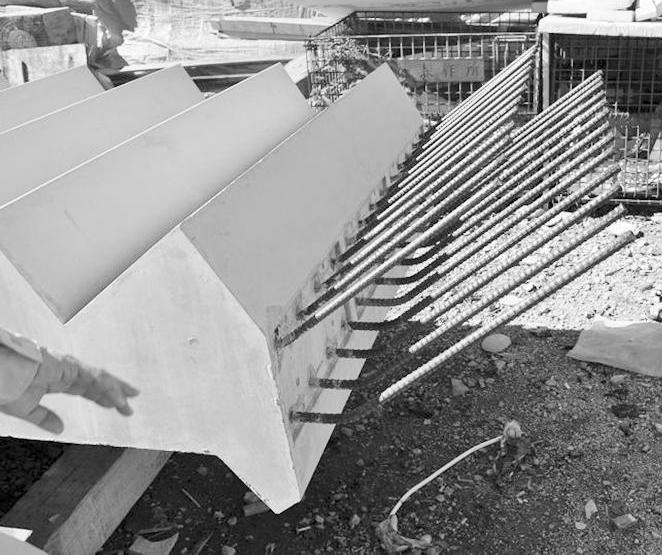

图11-8 固定端节点伸出钢筋

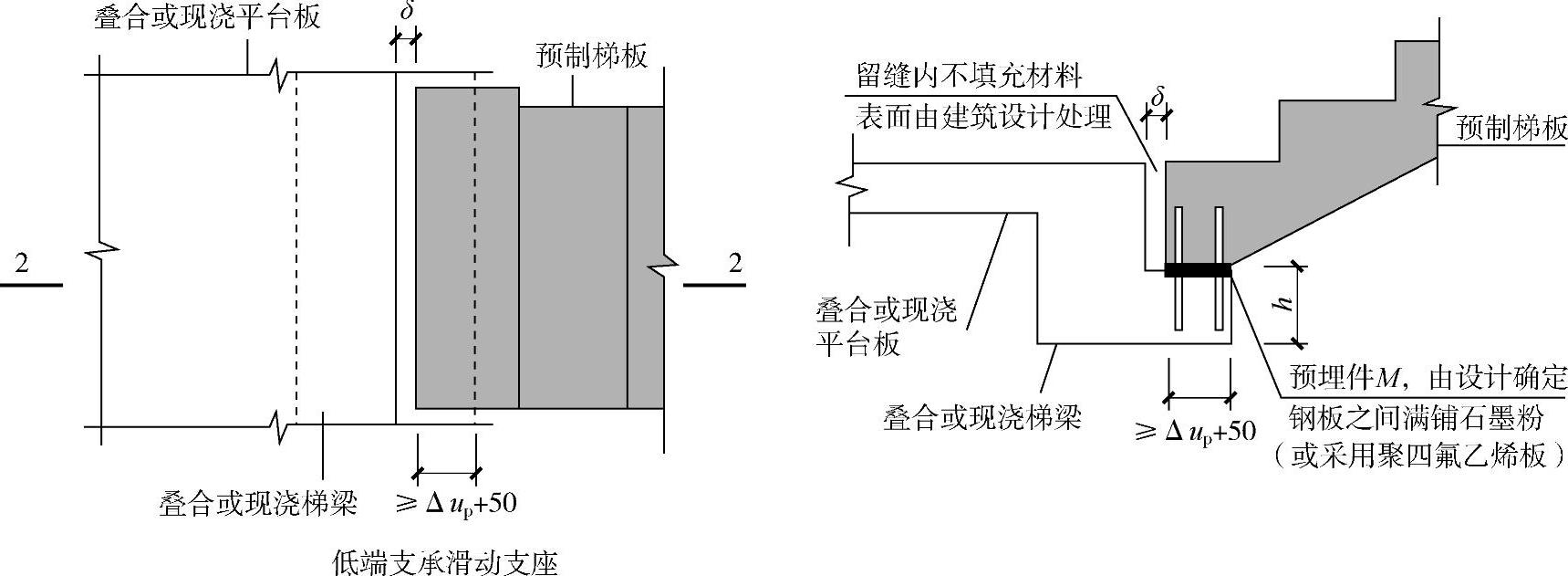

图11-9 滑动支座节点构造图(国标图集15G310-1)(www.daowen.com)

5)剪刀楼梯拆分为两跑,中间部位滑动支座节点构造如图11-10所示。

(2)其他构造设计

1)防止滑落的构造如图11-11所示。

2)移动缝的构造。为避免楼梯在地震作用下与结构梁或墙体互相作用形成约束,在楼梯的滑动段,应留出移动空间,满足层间位移的要求(图11-9中2—2剖面)。

3)与侧墙构造。预制楼梯一般不与侧墙相连。

4)清水混凝土表面。PC楼梯一般做成清水混凝土表面,上下面都必须光洁,宜采用立模生产。由于没有表面抹灰层,楼梯防滑槽等建筑构造在楼梯预制时应一并做出(图11-12)。

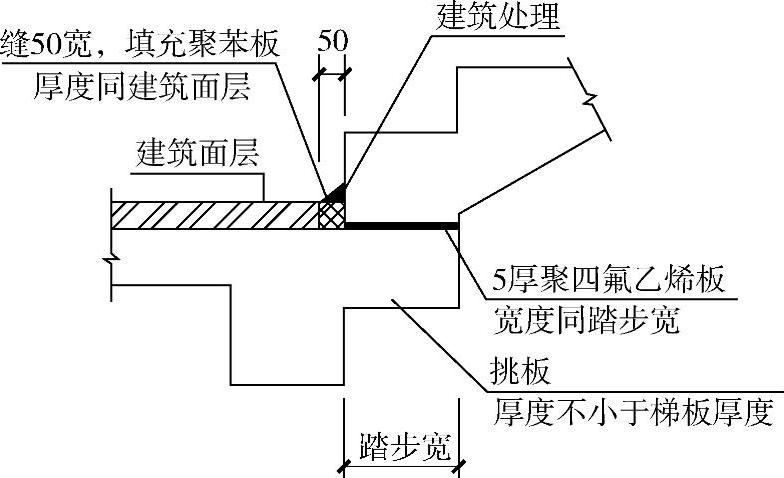

图11-10 剪刀楼梯中间滑动支座节点构造(国标图集16G101-2)


图11-11 防止滑落的构造图(国标图集15G310-1)

(3)预制楼梯与钢结构连接

预制楼梯与钢结构连接一般采取一端固定一端滑动的连接方式,如图11-13所示。

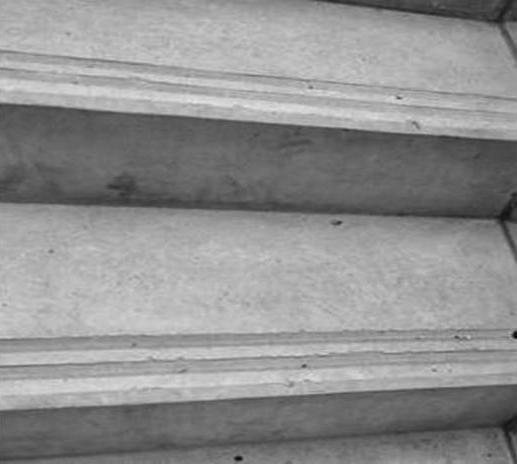

图11-12 楼梯防滑槽构造

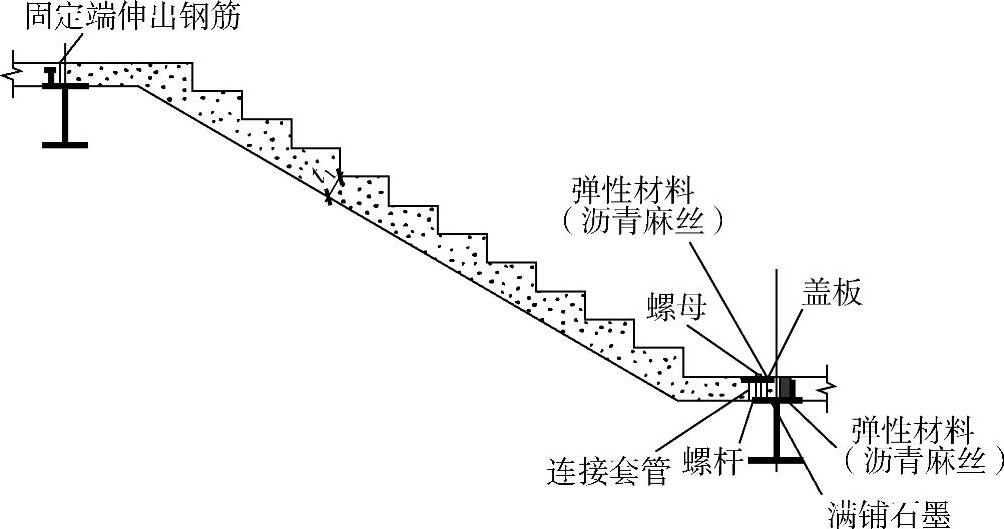

图11-13 与钢结构连接的预制楼梯
