（1）非主体结构PC构件

PC建筑的非结构PC构件是指主体结构柱、梁、剪力墙板、楼板以外的PC构件，包括楼梯板、阳台板、空调板、遮阳板、挑檐板、整体飘窗、女儿墙、外挂墙板等构件，外挂墙板设计见第10章。

非结构构件不仅用于PC建筑，也常常用于现浇混凝土结构建筑，有些构件还可以用于钢结构建筑，如楼梯、外挂墙板等。

（2）基本规定

1）《装规》6.4.1条，预制构件设计应符合下列规定：

①对持久设计状况，应对预制构件进行承载力、变形、裂缝控制验算。

②对地震设计状况，应对预制构件进行承载力验算。

③对制作、运输和堆放、安装等短暂设计状况下的预制构件验算，应符合现行国家标准《混凝土结构工程施工规范》GB 50666的有关规定。

2）《装规》6.4.3条，预制板式楼梯的梯段板底应配置通长的纵向钢筋。板面宜配置通长的纵向钢筋；当楼梯两端均不能滑动时，板面应配置通长的纵向钢筋。

3）《装规》6.5.8条，预制楼梯与支承构件之间宜采用简支连接。采用简支连接时，应符合下列规定：

①预制楼梯宜一端设置固定铰，另一端设置滑动铰，其转动及滑动变形能力应满足结构层间位移的要求，且预制楼梯端部在支承构件上的最小搁置长度应符合表11-1的规定。

②预制楼梯设置滑动铰的端部应采取防止滑落的构造措施。

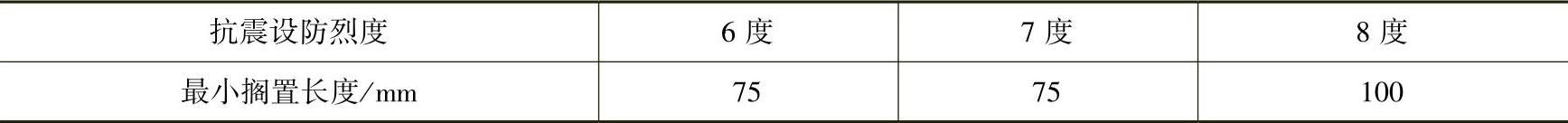

表11-1 预制楼梯在支承构件上的最小搁置长度（《装规》表6.5.8）(www.daowen.com)

4）《装规》6.6.10条，阳台板、空调板宜采用叠合构件或预制构件。预制构件应与主体结构可靠连接；叠合构件的负弯矩钢筋应在相邻叠合板的后浇混凝土中可靠锚固，叠合构件中预制板底钢筋的锚固应符合下列规定：

①当板底为构造配筋时，其钢筋锚固应符合本规程第6.6.4条第1款的规定。

②当板底为计算要求配筋时，钢筋应满足受拉钢筋的锚固要求。

（3）设计原则

1）非主体结构预制构件拆分。首先选择拆分边界，一般来说阳台板、空调板、遮阳板、挑檐板以墙板外侧为边界；楼梯以梯梁的位置为边界；女儿墙以屋面梁顶为边界；其次拆分楼梯时要预留满足主体结构位移要求的缝隙。

2）选择连接方式。可靠的连接方式是保证装配式建筑整体性和安全性的关键。阳台板有叠合式和全预制两种方式，当采用叠合式的预制构件时，要考虑预制层和叠合层的高度；当采用全预制连接时预制构件需要甩出钢筋，钢筋长度应满足锚固要求。空调板、遮阳板、挑檐板、楼梯和女儿墙一般是全预制构件，楼梯两端与梯梁铰接或一端固定一端滑动；女儿墙与梁的竖向连接采用灌浆套筒连接，水平连接采用后浇混凝土连接。

3）确定计算简图。根据不同的连接方式选择预制构件的计算简图，计算分析使用、运输、安装过程中构件的结构受力要求。

4）构件计算。一般非主体结构预制构件的计算过程，计算机软件都能实现，通常设计师要进行手算复核。

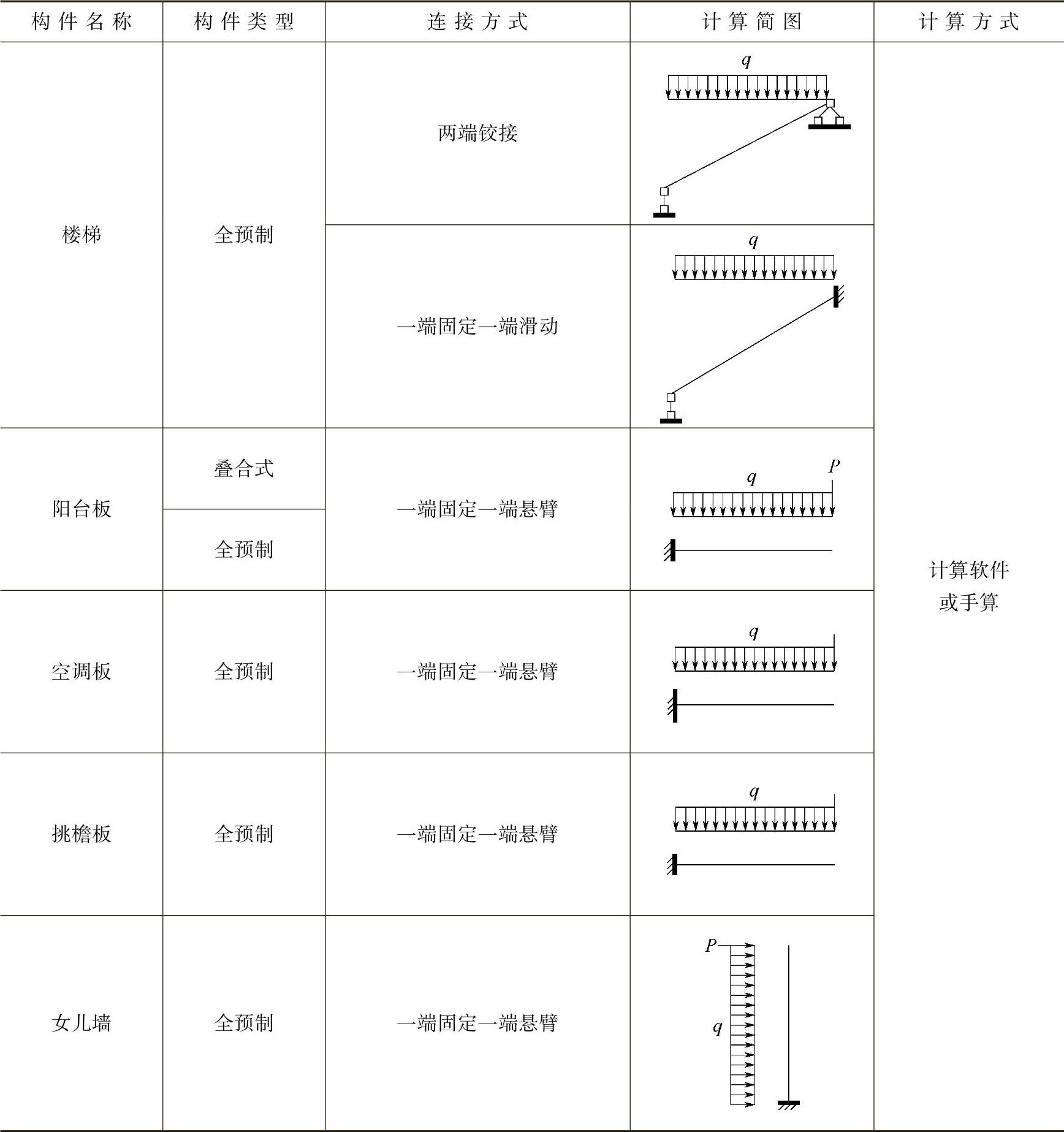

非主体结构预制构件的设计原则见表11-2。

表11-2 非主体结构预制构件
