外挂墙板跨越主体结构变形缝处理方法

1)主体结构变形缝伸缩缝、沉降缝和抗震缝。

①伸缩缝。也称为温度缝隙,为防止房屋温度变化而产生裂缝而预先在建筑特定部位预留的结构缝。从屋顶、墙体、楼层等地面以上构件全部断开,建筑物基础因其埋在地下受温度变化影响小,不必断开。伸缩缝的宽度一般为20~30mm,缝内填保温材料。《混规》第8.1.1条关于伸缩缝的设置有详细规定。

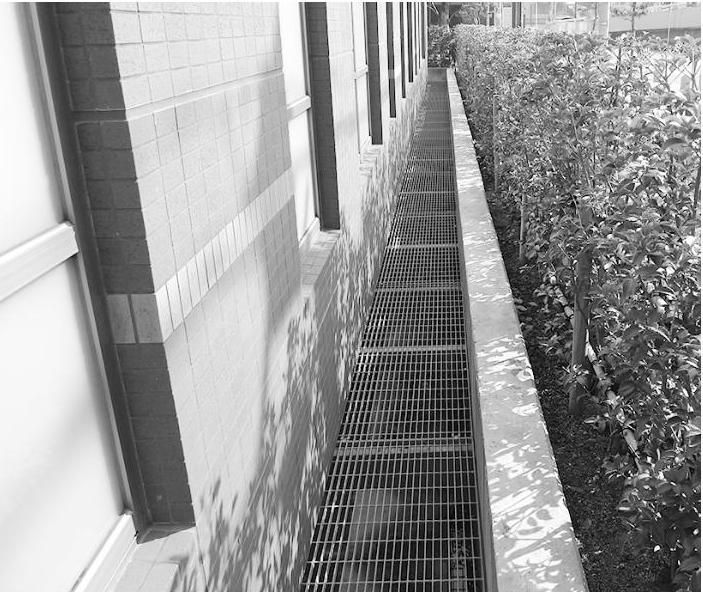

图10-61 PC幕墙墙脚搜集雨水槽

②沉降缝。为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的垂直缝。当房屋相邻部分的高度、荷载和结构形式差别很大而地基又较弱时,房屋有可能产生不均匀沉降,致使某些薄弱部位开裂。为此,应在适当位置如复杂的平面或体形转折处,高度变化处,荷载、地基的压缩性和地基处理的方法明显不同处设置沉降缝。

③抗震缝。为避免建筑物破坏按抗震要求设置的垂直的构造缝。该缝一般设置在结构变形的敏感部位,沿着房屋基础顶面全面设置,使得建筑分成若干刚度均匀的单元独立变形。

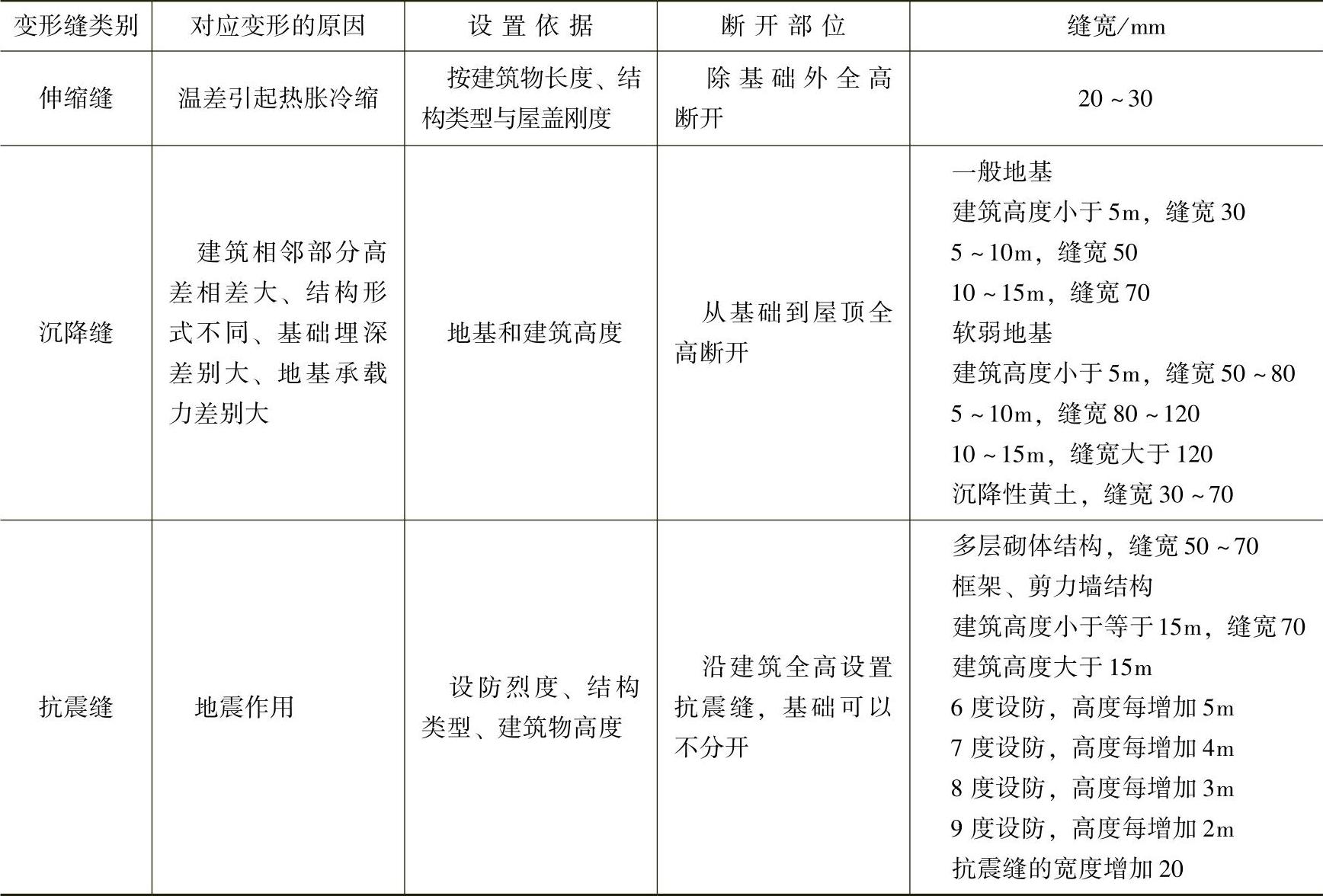

2)三种变形缝的对比,见表10-9。

10-9 变形缝对比


3)现浇建筑变形缝的外墙处理见《变形缝建筑构造》(14J 936)中墙体直接和转接缝图(图10-62)。

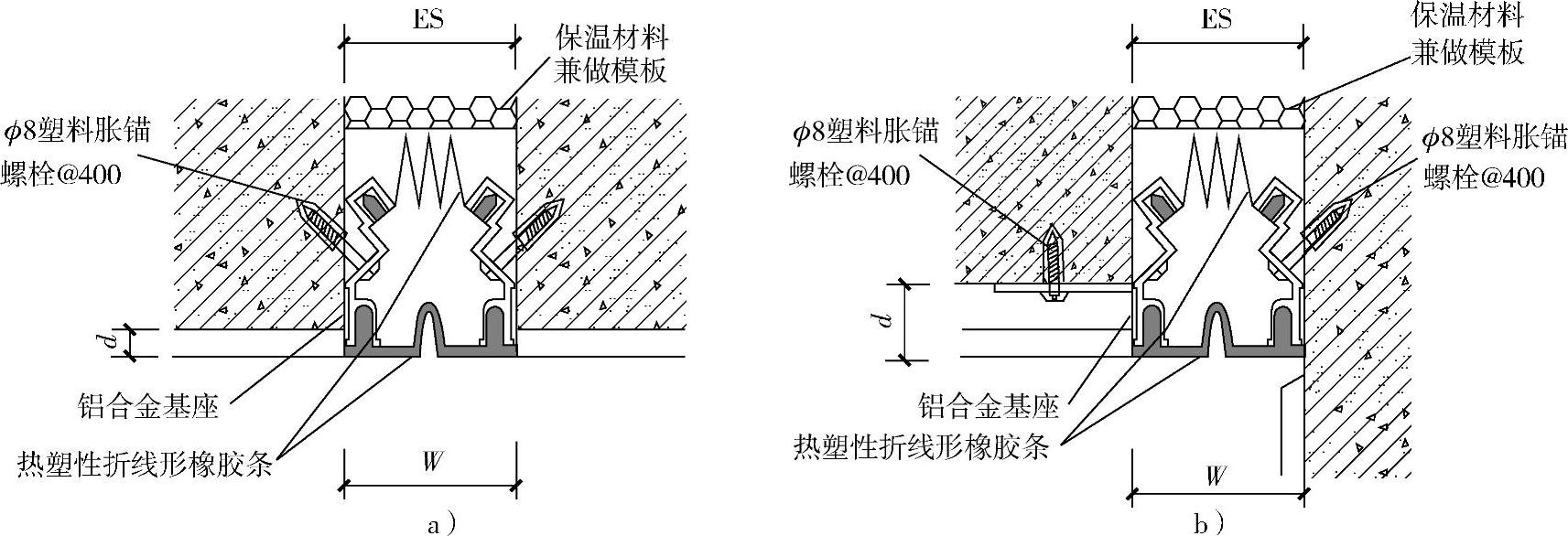

图10-62 外墙嵌平型变形缝

a)平接墙体 b)转接墙体(www.daowen.com)

4)现浇结构变形缝有水平和竖向两种变形形式。

①《装标》5.9.9规定,外挂墙板不应跨越主体结构的变形缝。主体结构变形缝两侧的外挂墙板的构造缝应能适应主体结构的变形要求,宜采用柔性连接设计或滑动型连接设计,并采取易于修复的构造措施。

②外挂墙板的变形还有墙板与结构墙体的相对变形。所以接缝构造板需要在外挂墙板竖向分缝处断开。

5)板缝防水。

①金属盖板方案。防水金属盖板安装在外挂墙板外侧,运用板金属防水。具体如图10-63所示。

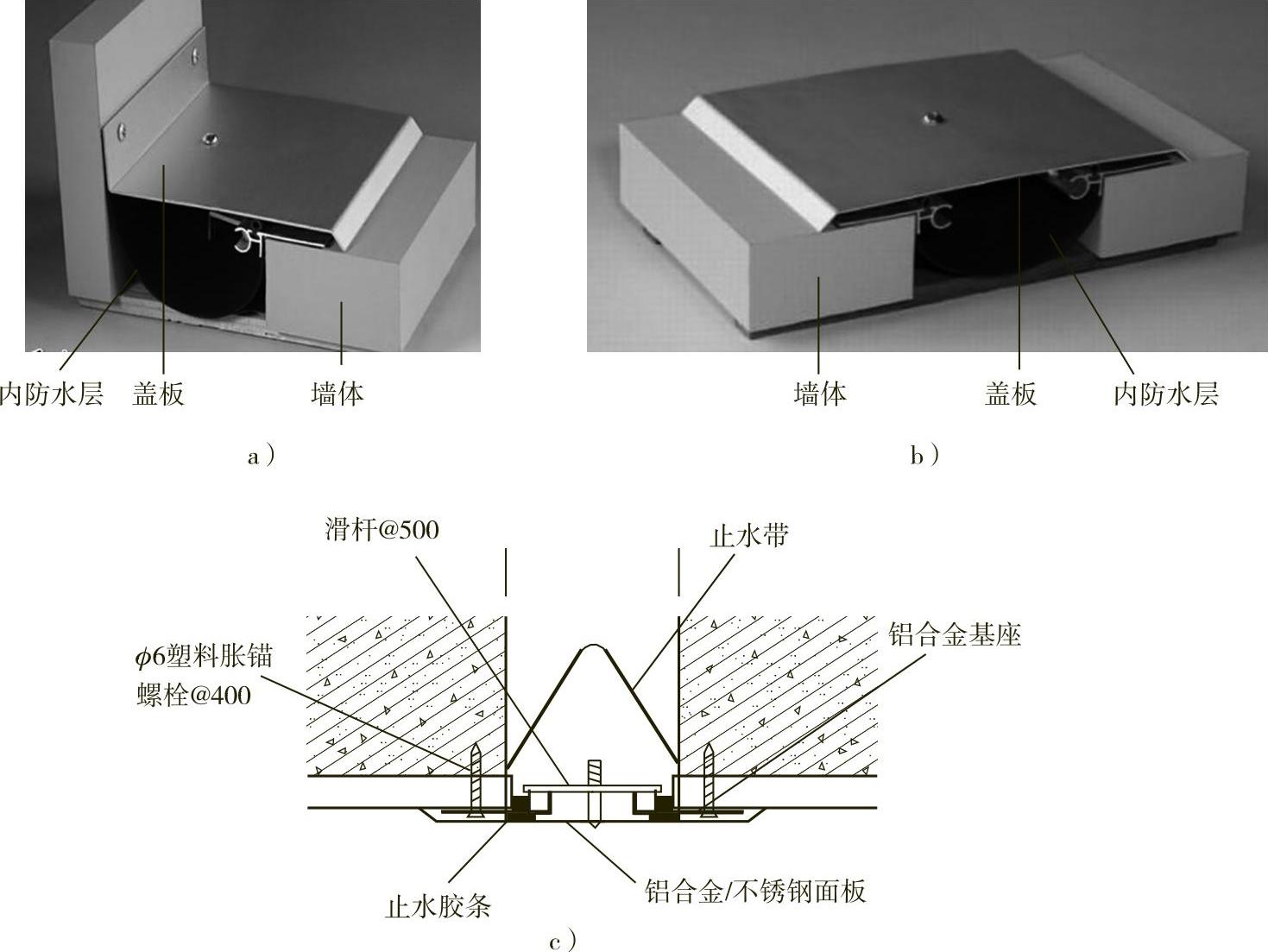

图10-63 金属板防水

a)转角墙体 b)金属平接墙体 c)平接缝构造图

橡胶方案。可承受建筑物的沉降、伸缩、地震全方位变形;具有优良的防水性能和抗震性能;外层橡胶可与外墙颜色相配。具体如图10-64所示。

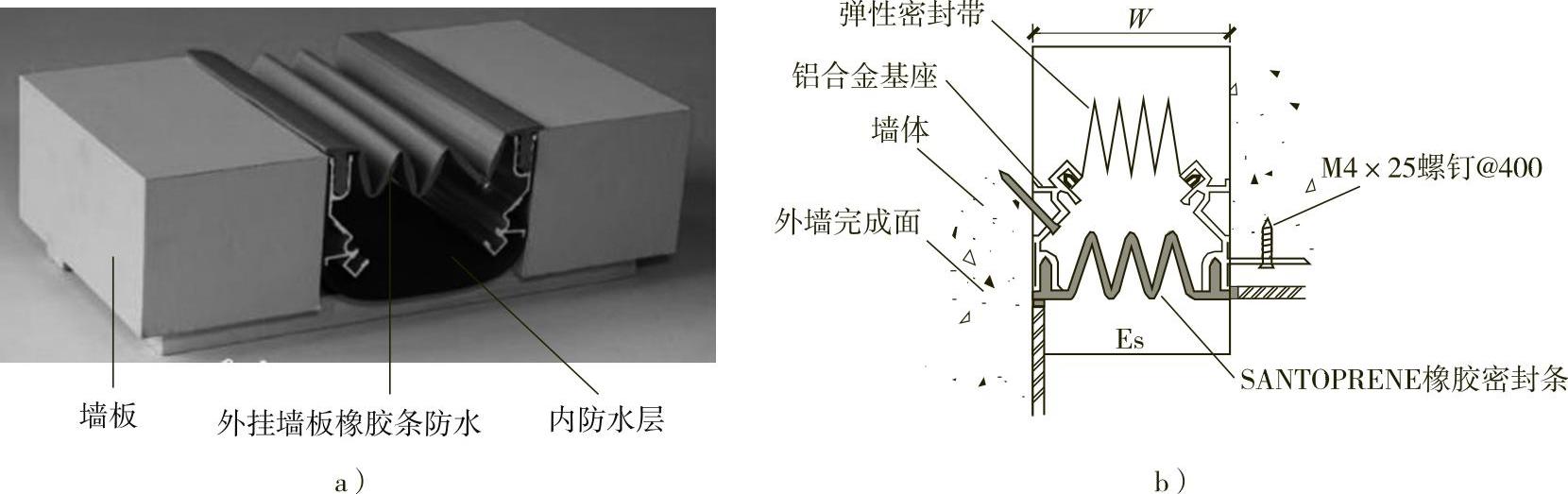

图10-64 橡胶防水

a)橡胶平接墙体 b)橡胶缝构造图
