外挂墙板在进行板片分割时应根据建筑立面造型、主体结构层间位移限值、楼层高度、节点连接形式、温度变化范围、接缝构造、运输限制条件和现场起吊能力等因素，确定适宜的板片形式和尺寸；板片间的接缝宽度应根据计算确定，当计算缝宽大于30mm时，宜调整板片的分割形式或连接方式。
（1）规范规定
1）《装规》10.3.7规定，外挂墙板间接缝的构造应符合下列规定：
①接缝构造应满足防水、防火、隔声等建筑功能要求。
②接缝宽度应满足主体结构的层间位移、密封材料的变形能力、施工误差、温差引起变形等要求，且不应小于15mm。
2）《装标》5.9.6规定，外挂墙板形式和尺寸应根据建筑立面造型，主体结构的层间位移值、楼层高度、节点连接形式、温度变化、接缝构造、运输限制条件和场地起吊能力等因素限定；板间接缝应根据计算确定且不宜小于10mm；当计算缝宽大于30mm时，宜调整外挂墙板的形式或连接方式。
（2）PC幕墙板缝宽计算
墙板与墙板之间水平方向接缝（竖缝）宽度应考虑如下因素：
1）温度变化引起的墙板与结构的变形差；PC墙板与钢筋混凝土结构线膨胀系数是一样的，热胀冷缩变形按说应当一样；但三明治板的外叶板与内叶板之间有保温层，有温度差，外叶板与内叶板和主体结构的变形不一样，板缝按外叶板考虑应当计算温度差导致的变形差。
2）结构会发生层间位移时，墙板不应当随之扭曲。相对于主体结构的位移被允许，如此接缝要留出板平面内移动的预留量。
3）密封胶或胶条可压缩空间比率，温度变形和地震位移要求的是净空间，所以，密封胶或胶条压缩后的空间才是有效的。
4）安装允许误差。
5）留有一定的富余量。
竖缝宽度计算公式见式（10-14）：
Ws=（ΔLt+ΔLE）/δ+dc+df （10-14）
式中 Ws——板与板之间接缝宽度；
ΔLt——温度变化引起的变形，见本章152问；
ΔLE——地震时平面内位移预留量；
δ——密封胶或胶条可压缩空间比率，如果两者同时用，取较小者；
dc——施工允许误差，3～5mm；
df——富余量，3～5mm。
ΔLE只在竖缝计算中考虑，横缝不需考虑。幕墙规范规定，幕墙构件平面内变形预留量应当是结构层间位移的3倍：
ΔLE=3Δ （10-15）
式中 ΔLE——平面内变形预留量；
Δ——层间位移。
Δ=βh （10-16）
式中 β——层间位移角；
h——板高。
层间位移角可以从表10-5中查到。
δ是密封胶与胶条压缩后的比率
δ=ΔW/W （10-17）
式中 δ——密封胶或胶条可压缩的空间的比率；
ΔW——可压缩的宽度，或压缩后空隙宽度；
W——压缩前宽度。
密封胶压缩后的比率是指固化后的压缩比率。密封胶厂家提供试验数据，一般在25%～50%之间。如果密封胶与胶条同时使用，选其中较小者计算。
只打密封胶不用胶条，只计算密封胶的压缩后比率。
对于不打胶的敞开缝，此项不须考虑。
通过以上计算的竖缝宽度如果小于20mm，应按20mm设定缝宽。
横缝宽度可参照式（10-15）计算，没有地震位移，计算结果小于竖缝宽度。如果没有通过缝宽变化强调横向或竖向线条的建筑艺术方面的考虑，横缝可与竖缝宽度一样。
（3）接缝构造
1）无保温墙板接缝构造。PC墙板水平缝防水设置包括密封胶、橡胶条和企口构造。竖缝防水设置为密封胶、橡胶条和排水槽（图10-52）。(www.daowen.com)

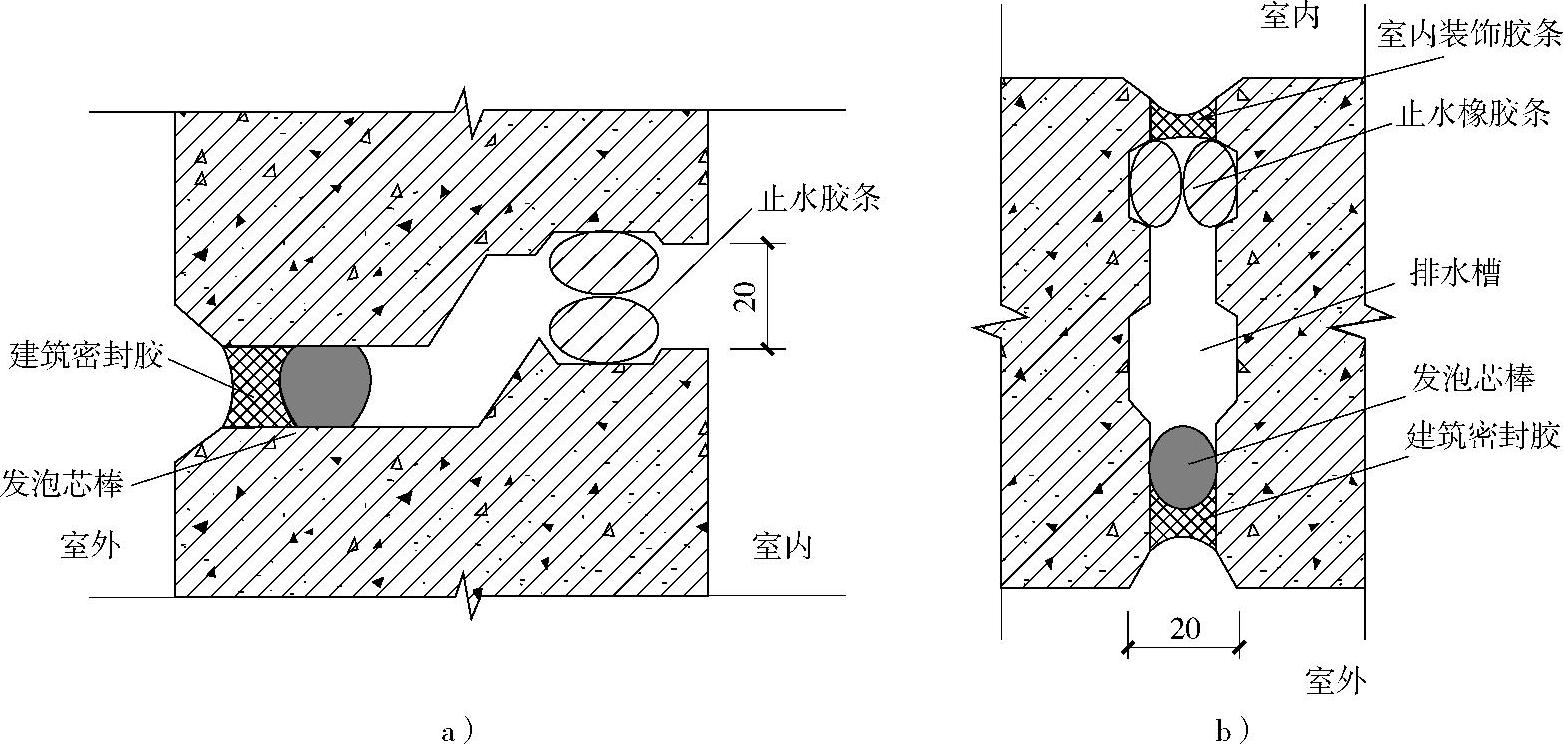

图10-52 无保温墙板接缝构造
a）水平缝 b）竖向缝
2）夹心保温板接缝构造。夹心保温板接缝有两种方案：A方案是防水构造分别设置在外叶板和内叶板上。此方案的优点是便于制作，但保温层防水措施只有一道密封胶，一旦密封胶防水失效，会影响保温效果。B方案是将密封胶、橡胶条和企口都设置在外叶板上，对保温层有防水保护。但外叶板端部需要加宽，端部保温层厚度变小，为保证隔热效果，局部可采用低导热系数的保温材料（图10-53）。
3）夹心保温板外叶板端部封头构造。夹心保温板接缝在柱子处，且夹心保温层厚度不大的情况下，外叶板端部可做封头处理（图10-54）。
4）防水构造所用密封胶和橡胶条材质要求见第3章。需要强调的是：
①密封胶必须是适于混凝土的。
②密封胶除了密封性能好耐久性好外，还应当有较好的弹性，压缩率高。

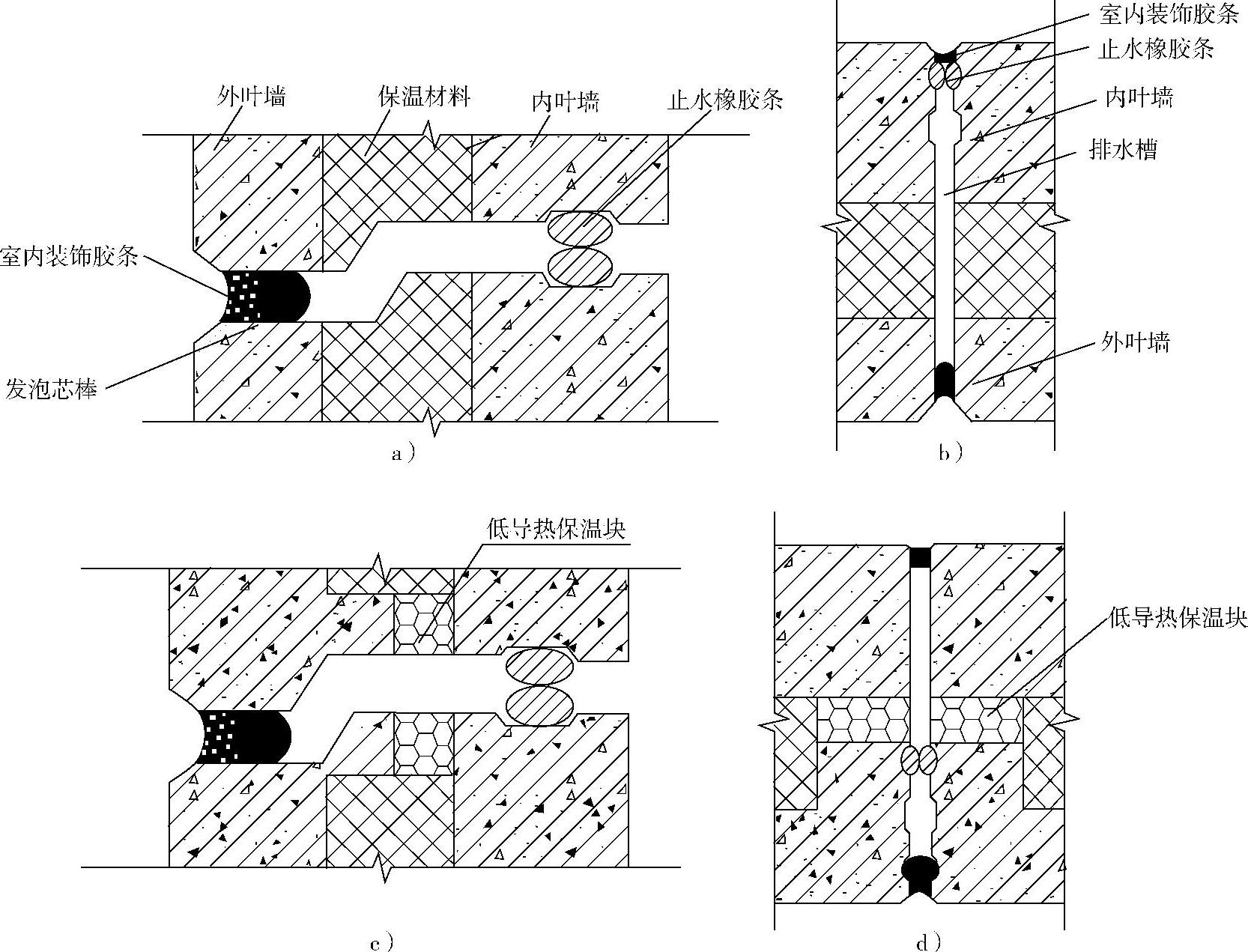

图10-53 夹心保温板接缝构造
a）水平缝 b）竖直缝 c）水平缝 d）竖直缝
③止水橡胶条必须是空心的，除了密封性能好耐久性好外，还应当有较好的弹性，压缩率高。

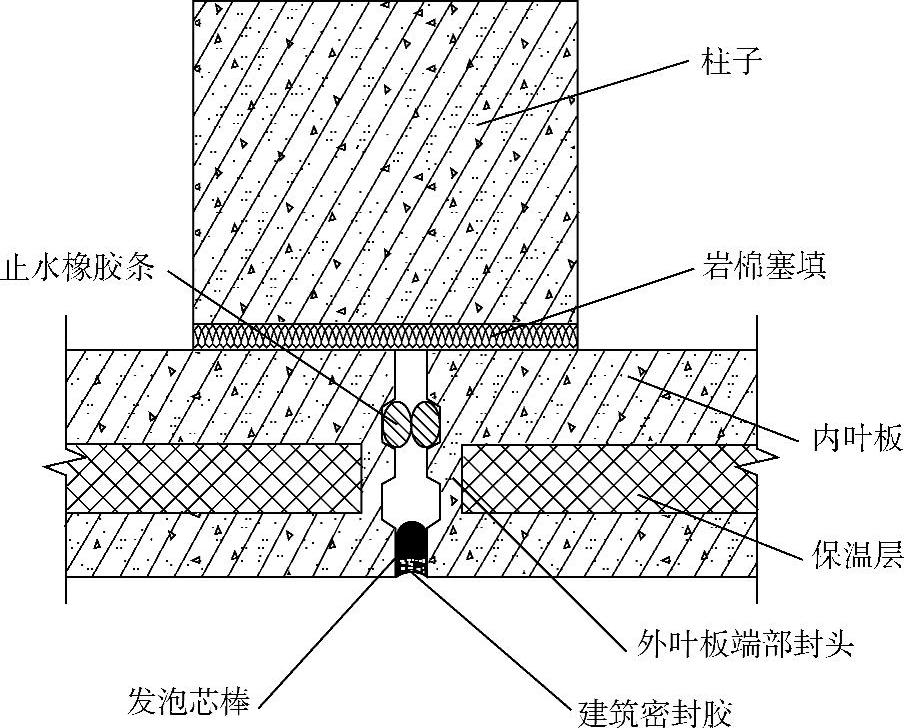

图10-54 外叶板封头的夹心保温板接缝构造
（4）PC幕墙防火构造
PC幕墙防火构造的三个部位是：有防火要求的板缝、层间缝隙和板柱之间缝隙。
1）板缝防火构造。板缝防火构造是板缝之间塞填防火材料（图10-55）。板缝塞填防火材料的长度与耐火极限的要求和缝的宽度有关。需要通过计算确定。
在有防火要求的板缝，墙板保温材料的边缘应当用A级防火等级保温材料。
2）层间防火构造。层间防火构造是PC幕墙与楼板或梁之间的缝隙的防火封堵（图10-56）。
3）板柱缝隙防火构造。板柱缝隙防火构造是PC幕墙与柱或内墙之间缝隙的防火构造（图10-57）。

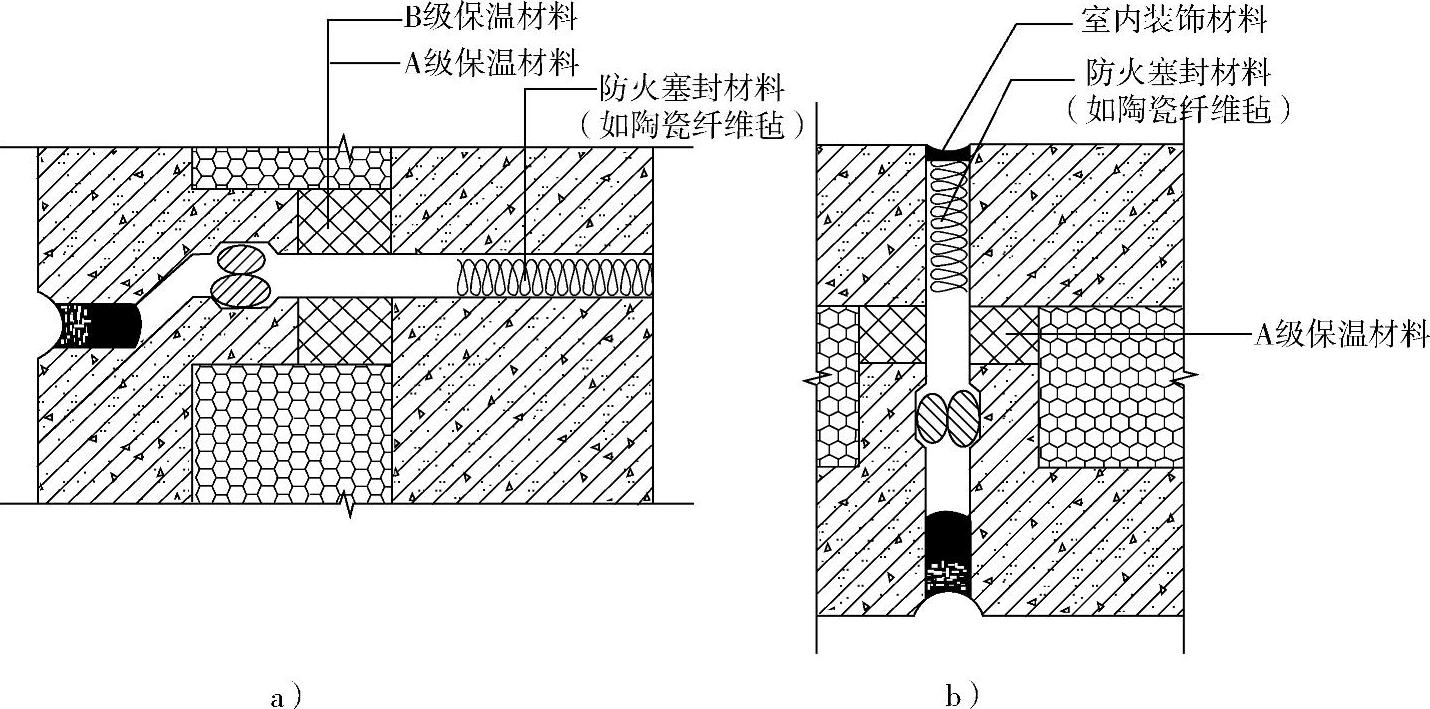

图10-55 PC幕墙板缝防火构造
a）水平缝 b）竖直缝

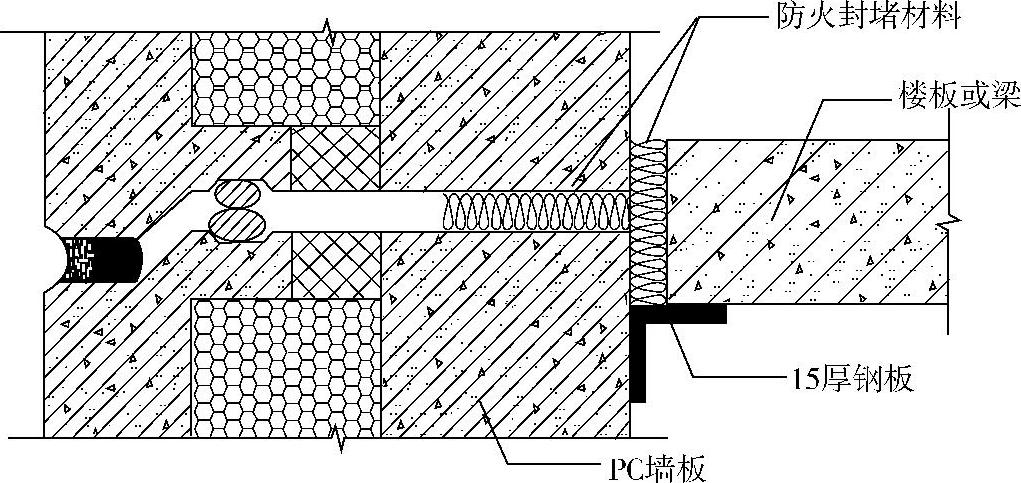

图10-56 PC幕墙与楼板或梁之间缝隙防火构造

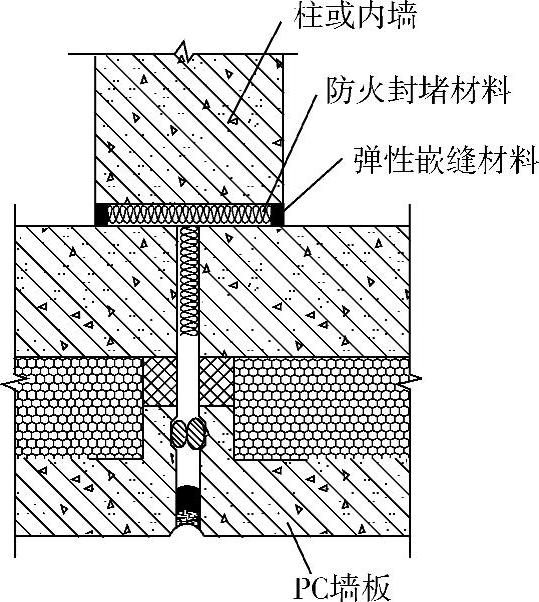

图10-57 PC幕墙与柱或内隔墙之间缝隙的防火构造
（5）屋顶与墙脚
1）女儿墙。PC幕墙女儿墙有三种方案，一是PC外挂墙板顶部附加PC压顶板；一是PC外挂墙板顶部做成向内的折板；一是在PC外挂墙板与屋面板腰墙上盖金属盖板（图10-58）。

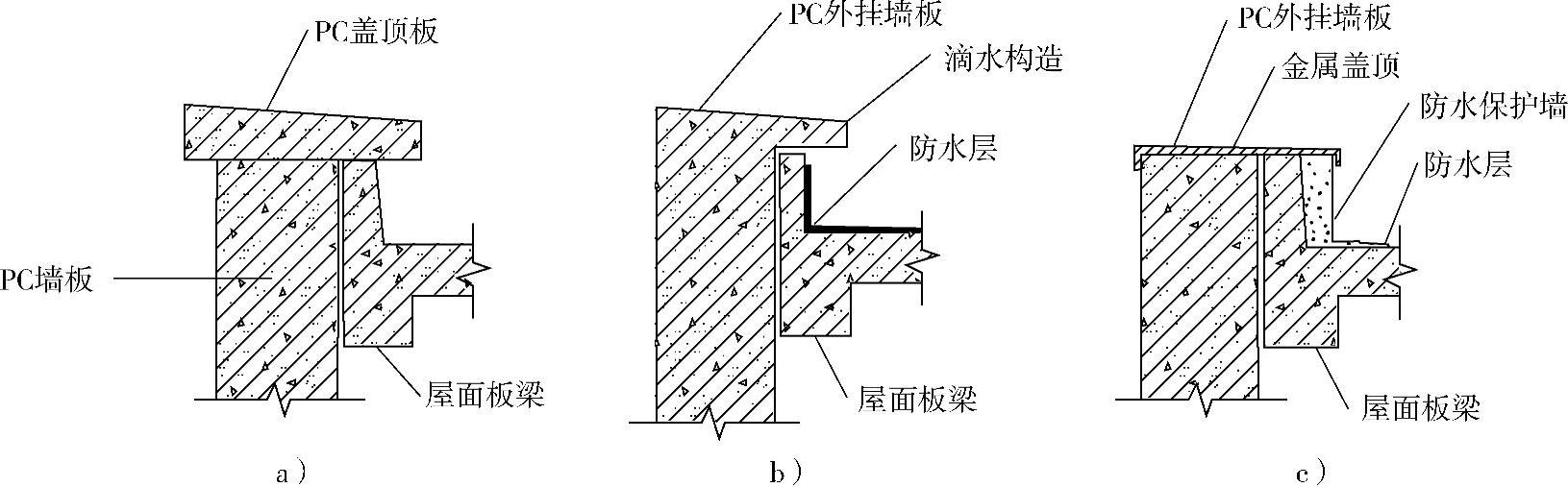

图10-58 PC幕墙女儿墙构造
a）PC盖顶板 b）PC折板盖顶 c）金属盖顶
PC墙板折板盖顶方案，顶盖的坡度、泛水和滴水细部构造等都要在PC构件中实现，构件制作图须给出详细做法。
金属顶盖方案，PC板和楼板的腰板要预埋固定金属顶盖的预埋件，固定节点应设计可靠的防水措施。
在日本看到一座PC建筑，把屋顶做成观景平台，女儿墙做成玻璃墙，也是一种风格（图10-59）。
2）墙脚。PC幕墙墙脚处常见做法如图10-60所示。图10-61是搜集雨水的墙脚做法。
图10-59 PC建筑屋顶做成观景台

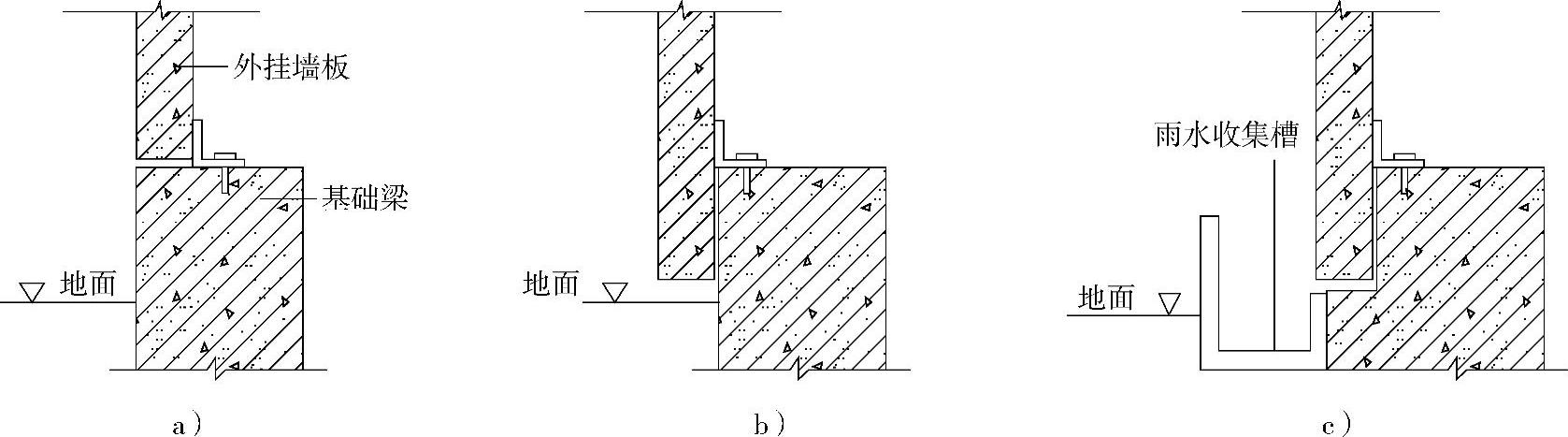

图10-60 PC幕墙墙脚构造
