外挂墙板不是结构构件，其拆分设计主要由建筑师根据建筑立面效果确定。

（1）拆分原则

PC墙板具有整体性，板的尺寸根据层高与开间大小确定。PC墙板一般用4个节点与主体结构连接，宽度小于1.2m的板也可以用3个节点连接。比较多的方式是一块墙板覆盖一个开间和层高范围，称作整间板。如果层高较高，或开间较大，或质量限制，或建筑风格的要求，墙板也可灵活拆分，但都必须与主体结构连接。有上下连接到梁或楼板上的竖向板；左右连接到柱子上的横向板；也有悬挂在楼板或梁上的横向板。《装标》5.9.9条规定，外挂墙板不应跨越主体结构的变形缝。主体结构变形缝两侧的外挂墙板的构造缝应能适应主体结构的变形要求，宜采用柔性连接设计或滑动型连接设计，并采取易于修复的构造措施。

关于外挂墙板，有“小规格多组合”的主张，这对ALC等规格化墙板是正确的，但对PC墙板不合适。PC墙板的拆分原在满足以下条件的情况下，大一些为好：

1）满足建筑风格的要求。

2）安装节点的位置主体结构上。

3）保证安装作业空间。

4）板的质量和规格符合制作、运输和安装限制条件。

（2）转角拆分

建筑平面的转角有阳角直角、斜角和阴角，拆分时要考虑墙板与柱子的关系，考虑安装作业的空间。

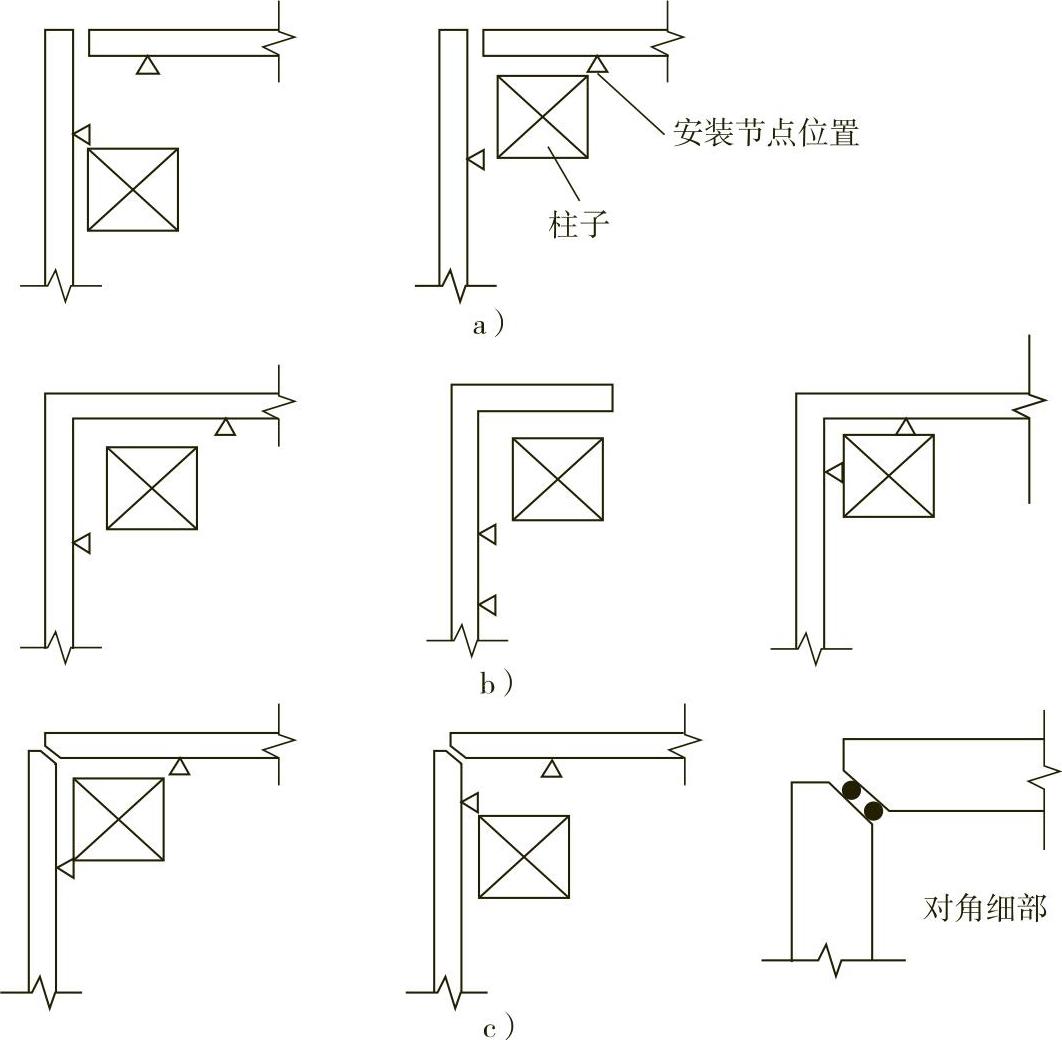

1）平面阳角直角拆分。平面直角板的连接有直角平接、折板、对接三种方式，如图10-10所示。

图10-10 平面斜角拆分示意图

a）直板平接 b）折板 c）直板对角(www.daowen.com)

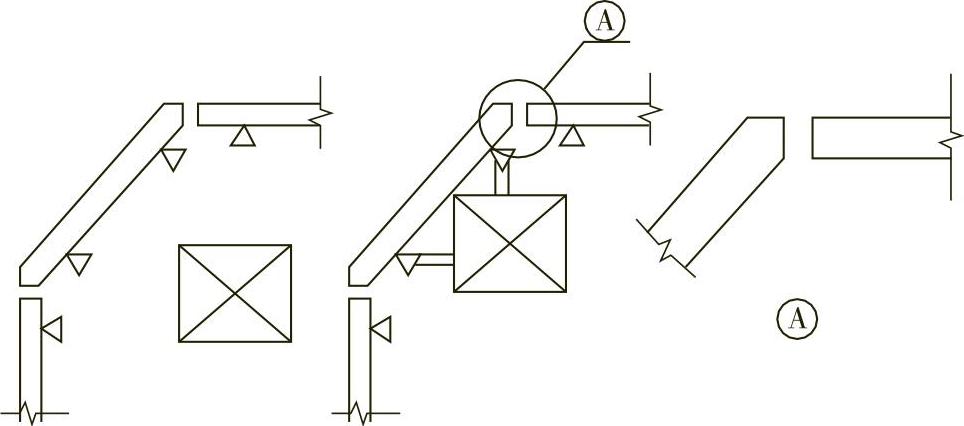

2）平面斜角拆分。平面斜角拆分如图10-11所示。

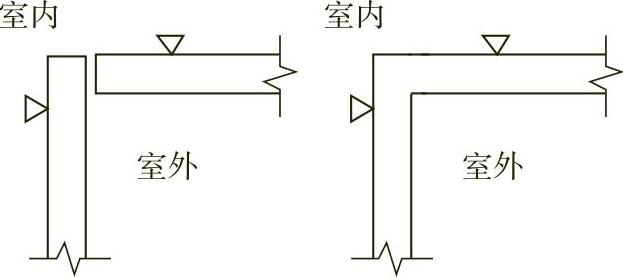

3）平面阴角拆分。平面阴角拆分如图10-12所示。

图10-11 平面斜角拆分示意图

图10-12 平面阴角拆分示意图

（3）外挂墙板拆分具体要求

1）对主体结构连接点位置的影响。外挂墙板应安装在主体结构构件上，即结构柱、梁、楼板或结构墙体上，墙板拆分受到主体结构布置的约束，必须考虑到实现与主体结构连接的可行性。如果主体结构体系的构件无法满足墙板连接节点的要求，应当引出如“牛腿”类的连接件或次梁次柱等二次结构体系。以服从建筑功能和艺术效果的要求。

2）墙板尺寸。外挂墙板最大尺寸一般以一个层高和一个开间为限。《装规》10.3.1规定外挂墙板的高不宜大于一个层高，厚度不宜小于100mm。欧美也有跨两个层高的超大型墙板，但制作和运输都很不方便。

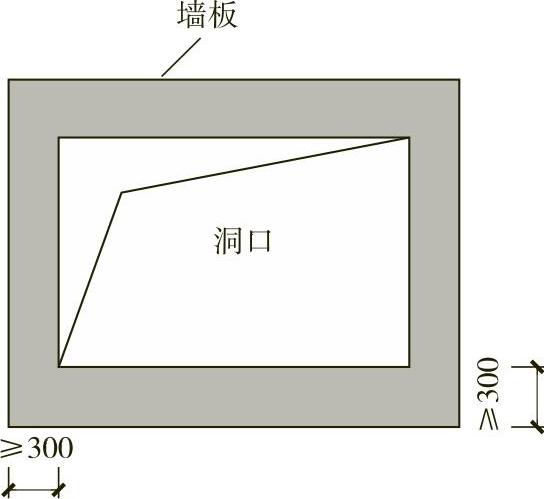

3）开口墙板的边缘宽度。开口墙板如设置窗户洞口的墙板，洞口边板的有效宽度不宜低于300mm（图10-13）。

图10-13 开口板边缘宽度
