预制圆孔板剪力墙结构设计

北京地方标准《装配式剪力结构设计规程》(DB 11/1003—2013)给出了预制圆孔板剪力墙规定,主要内容如下:

(1)一般规定

圆孔板剪力结构房屋的最大适用高度为45~60m。

1)适用于墙体采用预制钢筋混凝土圆孔板的预制剪力墙结构;预制圆孔墙板的每个圆孔内应配置连续的竖向钢筋网,并应现浇微膨胀混凝土。

圆孔内配筋、现浇混凝土使预制圆孔墙板成为实体墙板。圆孔内现浇微膨胀混凝土可减少混凝土的收缩。

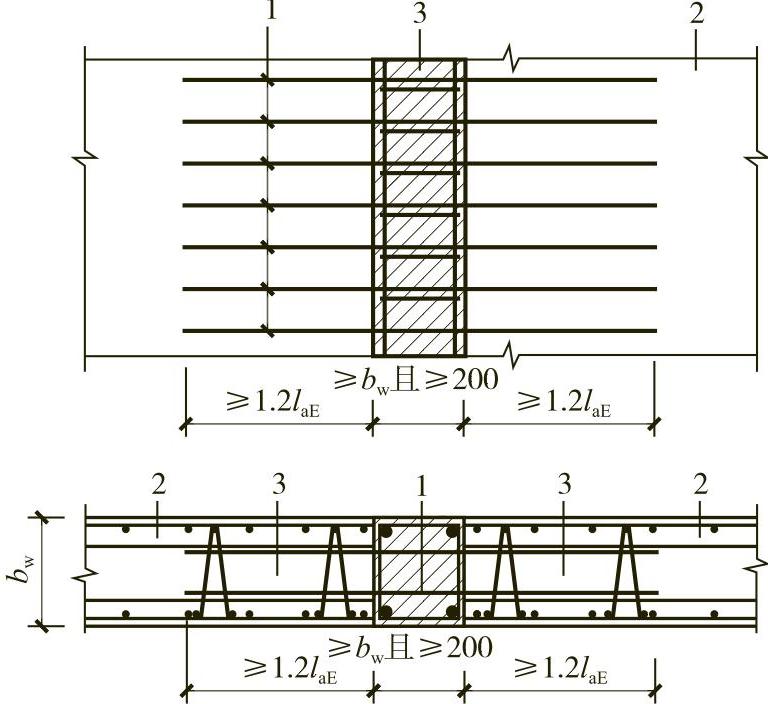

图9-6 水平连接钢筋搭接构造(《装标》图A.0.11)

1—连接钢筋 2—预制部分 3—现浇部分

2)圆孔板剪力墙结构整体弹性计算分析时,以及墙肢和连梁承载力计算时,墙肢、连梁的截面厚度应取预制圆孔墙板的厚度,门洞上方连梁的截面高度应取圈梁的截面高度,窗洞上方连梁的截面高度可取窗上圈梁的截面高度与上一层窗下墙截面高度之和。

窗洞上方的连梁,由窗上墙与上一层的窗下墙组成,窗上墙为现浇圈梁,窗下墙为预制圆孔墙板,可将两者视为叠合梁。

1)圆孔板剪力墙结构墙肢承载力计算应符合下列规定:

①可采用现浇剪力墙结构墙肢承载力的计算公式计算。

②计算墙肢受剪承载力时,应考虑预制圆孔墙板水平箍筋的作用。

③计算墙肢受弯承载力时,应考虑圆孔内钢筋网竖向钢筋的作用,不应考虑预制圆孔墙板竖向钢筋的作用。

2)圆孔板剪力墙结构连梁的承载力计算应符合下列规定:

①可采用现浇剪力墙结构连梁承载力的计算公式计算。

②门洞上方连梁及窗洞上方连梁的受弯承载力可分别取门洞上方圈梁的受弯承载力及窗洞上方圈梁的受弯承载力。

③门洞上方连梁及窗洞上方连梁的受剪承载力可分别取门洞上方圈梁的受剪承载力及窗洞上方圈梁的受剪承载力与窗下墙的受剪承载力之和,窗下墙的受剪承载力不应计入预制圆孔板内钢筋的作用。

3)计算墙肢轴压比时,墙肢的截面面积不应扣除圆孔的面积。

(2)预制圆孔墙板设计

1)预制圆孔墙板宽度可为600mm、900mm、1200mm和1500mm,厚度不应小于160mm。墙板类型不宜过多,以利于标准化生产和现场施工安装。通过调节墙板之间现浇段的宽度,可拼装成所需长度的墙肢。墙板的最小厚度考虑圆孔的直径、混凝土的最小厚度确定。墙板高度可根据层高、圈梁高等确定。

2)预制圆孔墙板的混凝土强度等级不宜低于C30。

3)预制圆孔墙板的圆孔直径不应小于100mm;相邻圆孔之间混凝土的最小厚度不应小于30mm;边缘的圆孔与墙板侧面之间混凝土的最小厚度不宜小于100mm;圆孔与板面之间混凝土的最小厚度不应小于30mm。

圆孔直径小于100mm时浇注混凝土困难。规定混凝土最小厚度是为了避免构件制作、运输时混凝土开裂。

4)预制圆孔墙板的配筋应符合下列要求:

①应配置横向箍筋和竖向分布钢筋形成双层钢筋网,钢筋网之间应配置拉结筋。

②横向箍筋和竖向分布钢筋的直径分别不应小于8mm和6mm,拉结筋的直径不应小于6mm。

③横向箍筋的间距不应大于200mm,墙板两端300mm高度范围内横向箍筋的间距不应大于100mm。

④相邻圆孔之间应配置竖向分布钢筋。

5)预制圆孔墙板(包括预制窗下圆孔墙板)的顶面和底面宜做成粗糙面,两侧面可做成槽形及粗糙面,也可做键槽及粗糙面,粗糙面凹凸不宜小于4mm。

做成粗糙面或键槽的目的是增强墙板与现浇混凝土或坐浆之间的整体性,避免预制墙板与现浇混凝土或坐浆之间的接缝过早破坏。

6)预制圆孔墙板(包括窗下预制圆孔墙板)的底面两端可做成板腿,其高度不宜小于40mm、宽度不宜小于100mm。(www.daowen.com)

墙板底面两端做成板腿便于施工安装,且墙板底面与楼板之间有高度不小于40mm的现浇混凝土对结构的整体性有利。

7)预制圆孔墙板的两侧面应从墙板内伸出U形贴模钢筋,其直径不应小于6mm,间距不宜大于200mm;贴模钢筋在墙板内应有足够长的锚固长度,伸出墙板侧面不应小于50mm。

贴模钢筋是使墙板与现浇连接柱成为整体的重要措施之一。

(3)连接设计

1)楼层内相邻预制圆孔墙板之间应设置现浇段,且应符合下列规定:

①现浇段的厚度应与预制圆孔墙板的厚度相同。

②洞口两侧及纵横墙交接处边缘构件位置,现浇段的长度宜符合图9-7的要求,其竖向钢筋配筋应满足受弯承载力要求及符合相同抗震等级现浇剪力墙结构构造边缘构件的规定。

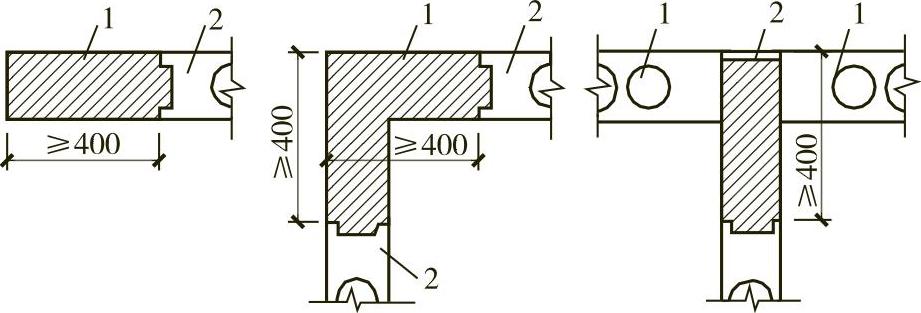

图9-7 现浇段为边缘构件时的最小长度[《装配式剪力墙结构设计规程》(DB 11/1003—2013)]

1—现浇边缘构件 2—预制圆孔墙板

③非边缘构件位置现浇段的长度不宜小于200mm,其竖向钢筋的数量不应少于4根、直径不应小于10mm(图9-8)。

④现浇段应配置箍筋,其直径不应小于6mm、间距不应大于200mm,箍筋应与预制圆孔墙板的贴模钢筋连接。

⑤上下层现浇段的竖向钢筋应连续。

现浇段是保证圆孔板剪力墙结构整体性的关键之一。转角、纵横墙连接、门窗洞口、同一方向墙板之间,都应设置现浇段;外墙转角现浇段的截面长度宜适当大于内墙转角现浇段的截面长度。

2)上层墙板的板腿与下层圈梁之间预留间隙的高度宜为10~20mm,且应采用坐浆填实,坐浆的立方体抗压强度宜高于墙板混凝土立方体抗压强度5MPa或以上;墙板与圈梁之间板腿以外的其他部分,应采用现浇混凝土填实。

墙板板腿与圈梁之间预留的间隙采用坐浆填实,用于调整墙板的垂直度。浇筑圆孔内的混凝土时,同时用混凝土填实板腿以外的其他部分,使预制圆孔板的水平接缝具有更好的整体性。

3)墙板的每个圆孔内配置的竖向钢筋网片应符合下列规定:

①网片的竖向钢筋不应少于2根,直径不应小于8mm。

②网片横向钢筋的直径不宜小于6mm,间距不宜大于200mm。

③网片应在墙板圆孔内通长配置。

④相邻上下层钢筋网片应连续。

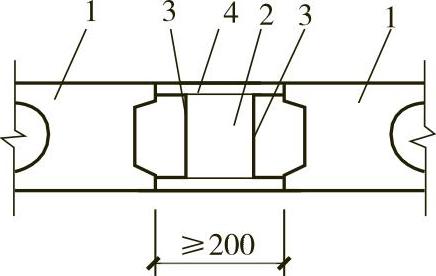

图9-8 非边缘构件位置长度[《装配式剪力墙结构设计规程》 (DB 11/1003—2013)]

1—预制圆孔墙板 2—现浇段 3—贴膜钢筋 4—箍筋

墙板圆孔内配置钢筋网片、现浇混凝土,使圆孔墙板成为实体墙;相邻上下层的钢筋网片连续,其竖向钢筋起到抗剪切滑移的作用和作为竖向分布钢筋抗弯的作用。

4)窗下预制圆孔墙板的每个圆孔内配置的竖向钢筋网片应符合下列规定:

①网片的竖向钢筋可为2根,直径可为8mm。

②网片横向钢筋的直径可为6mm,间距可为200mm。

③网片应在下一楼层的圈梁内预埋,伸进预制窗下墙圆孔内的长度不应小于300mm。通过本条规定的措施,以保证窗下预制圆孔墙板与圈梁有可靠的连接。

5)现浇段、圈梁及圆孔内的混凝土强度等级宜相同,且应高于墙板立方体抗压强度5MPa或以上。

现浇段、圈梁及圆孔内的混凝土同时浇筑,强度等级相同。
