国家标准《装标》附录A给出了双面叠合板式剪力墙设计的规定，主要内容如下：

（1）一般规定

1）双面叠合剪力墙房屋的最大适用高度应符合表9-1的规定。

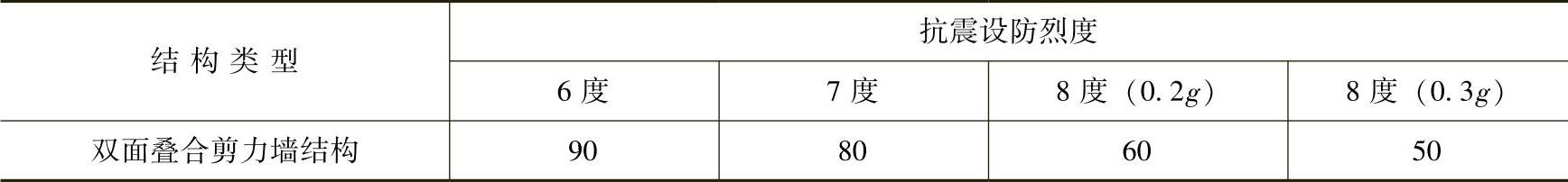

表9-1 双面叠合剪力墙房屋的最大适用高度（《装标》表A.0.1） （单位：m）

注：房屋高度指室外地面到主要屋面的高度，不包括局部突出屋顶部分。

2）双面叠合剪力墙空腔内宜浇筑自密实混凝土，自密实混凝土应符合现行行业标准《自密实混凝土应用技术规程》（JGJ/T 283—2012）的规定；当采用普通混凝土时，混凝土粗骨料的最大粒径不宜大于20mm，并应采取保证后浇混凝土浇筑质量的措施。

（2）双面叠合剪力墙构造

1）双面叠合剪力墙的墙肢厚度不宜小于200mm，单叶预制墙板厚度不宜小于50mm，空腔净距不宜小于100mm。预制墙板内外叶内表面应设置粗糙面，粗糙面凹凸深度不应小于4mm。

2）双面叠合剪力墙结构宜采用预制混凝土叠合连梁（图9-1），也可采用现浇混凝土连梁。连梁配筋及构造应符合国家现行标准《混规》和《装规》的有关规定。

3）除本标准另有规定外，双面叠合剪力墙结构的截面设计应符合现行行业标准《高规》的有关规定，其中剪力墙厚度b_w取双面叠合剪力墙的全截面厚度。

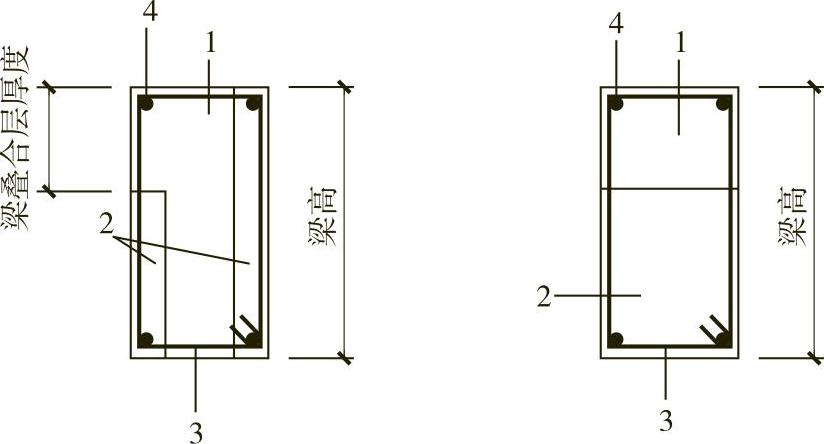

图9-1 预制叠合连梁示意图（《装标》图A.0.4）

1—后浇部分 2—预制部分 3—连梁箍筋 4—连梁纵筋

4）双面叠合剪力墙结构底部加强部位的剪力墙宜采用现浇混凝土。楼层内相邻双面叠合剪力墙之间应采用整体式接缝连接；后浇混凝土与预制墙板应通过水平连接钢筋连接，水平连接钢筋的间距宜与预制墙板中水平分布钢筋的间距相同，且不宜大于200mm；水平连接钢筋的直径不应小于叠合剪力墙预制板中水平分布钢筋的直径。

（3）连接设计

双面叠合剪力墙结构约束边缘构件内的配筋及构造要求应符合国家现行标准《抗规》和《高规》的有关规定，并应符合下列规定：

1）约束边缘构件（图9-2）阴影区域宜全部采用后浇混凝土，并在后浇段内设置封闭箍筋，其中暗柱阴影区域可采用叠合暗柱或现浇暗柱。

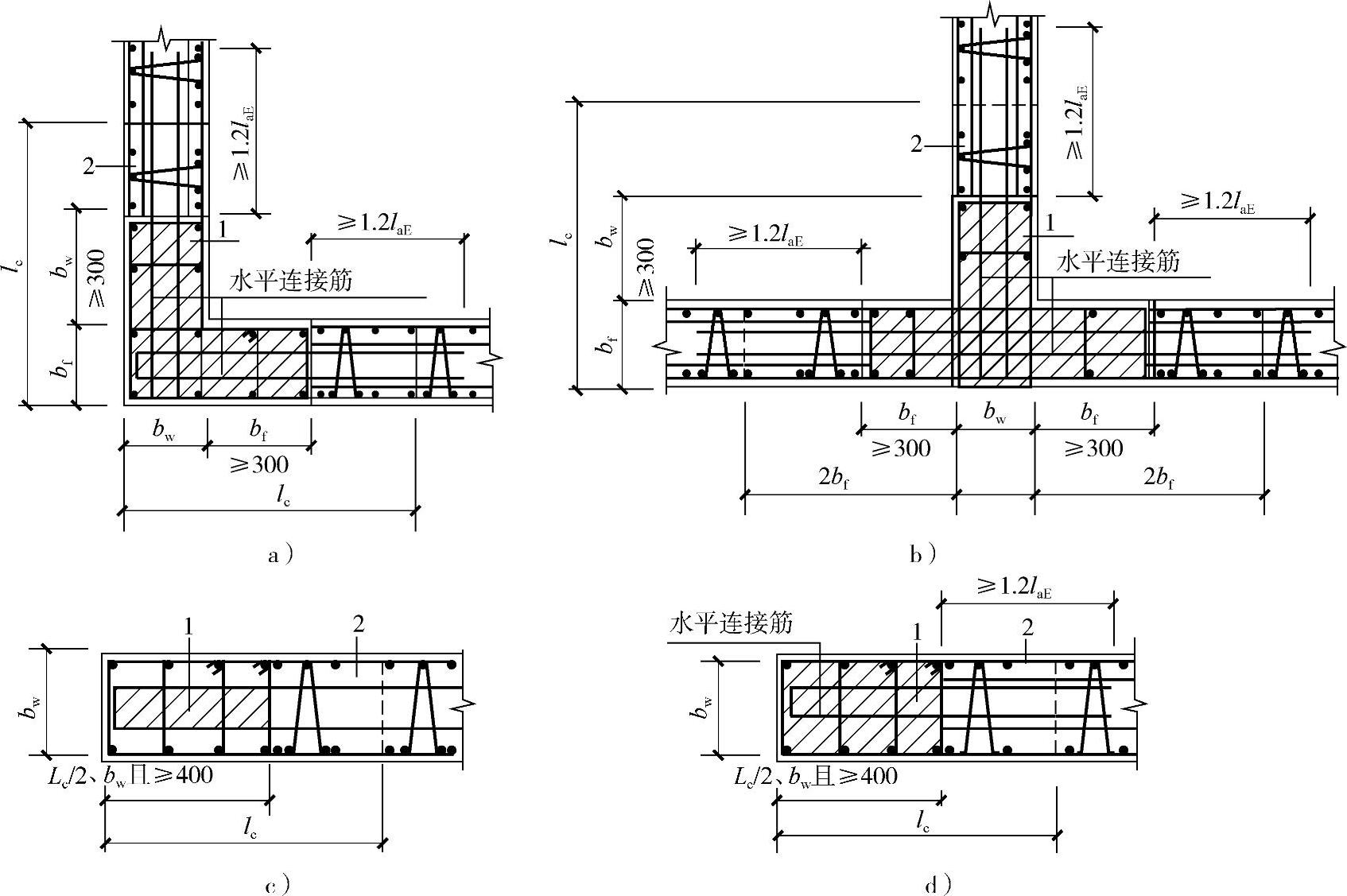

图9-2 约束边缘构件（《装标》图A.0.7）

a）转角墙 b）有翼墙 c）叠合暗柱 d）现浇暗柱

l_c—约束边缘构件沿墙肢的长度 1—后浇段 2—双面叠合剪力墙

2）约束边缘构件非阴影区的拉筋可由叠合墙板内的桁架钢筋代替，桁架钢筋的面积、直径、间距应满足拉筋的相关规定。(www.daowen.com)

3）预制双面叠合剪力墙构造边缘构件内的配筋及构造要求应符合国家现行标准《抗规》和《高规》的有关规定。构造边缘构件（图9-3）宜全部采用后浇混凝土，并在后浇段内设置封闭箍筋；其中暗柱可采用叠合暗柱或现浇暗柱。

4）双面叠合剪力墙的钢筋桁架应满足运输、吊装和现浇混凝土施工的要求，并应符合下列规定：

①钢筋桁架宜竖向设置，单片预制叠合剪力墙墙肢不应少于2榀。

②钢筋桁架中心间距不宜大于400mm，且不宜大于竖向分布筋间距的2倍；钢筋桁架距叠合剪力墙预制墙板边的水平距离不宜大于150mm（图9-4）。

③钢筋桁架的上弦钢筋直径不宜小于10mm，下弦钢筋及腹杆钢筋直径不宜小于6mm。

④钢筋桁架应与两层分布筋网片可靠连接，连接方式可采用焊接。

5）双面叠合剪力墙水平接缝高度不宜小于50mm，接缝处现浇混凝土应浇筑密实。水平接缝处应设置竖向连接钢筋，连接钢筋应通过计算确定，并应符合下列规定：

①连接钢筋在上下层墙板中的锚固长度不应小于1.2l_aE（图9-5）。

②竖向连接钢筋的间距不应大于叠合剪力墙预制墙板中竖向分布钢筋的间距，且不宜大于200mm；竖向连接钢筋的直径不应小于叠合剪力墙预制墙板中竖向分布钢筋的直径。

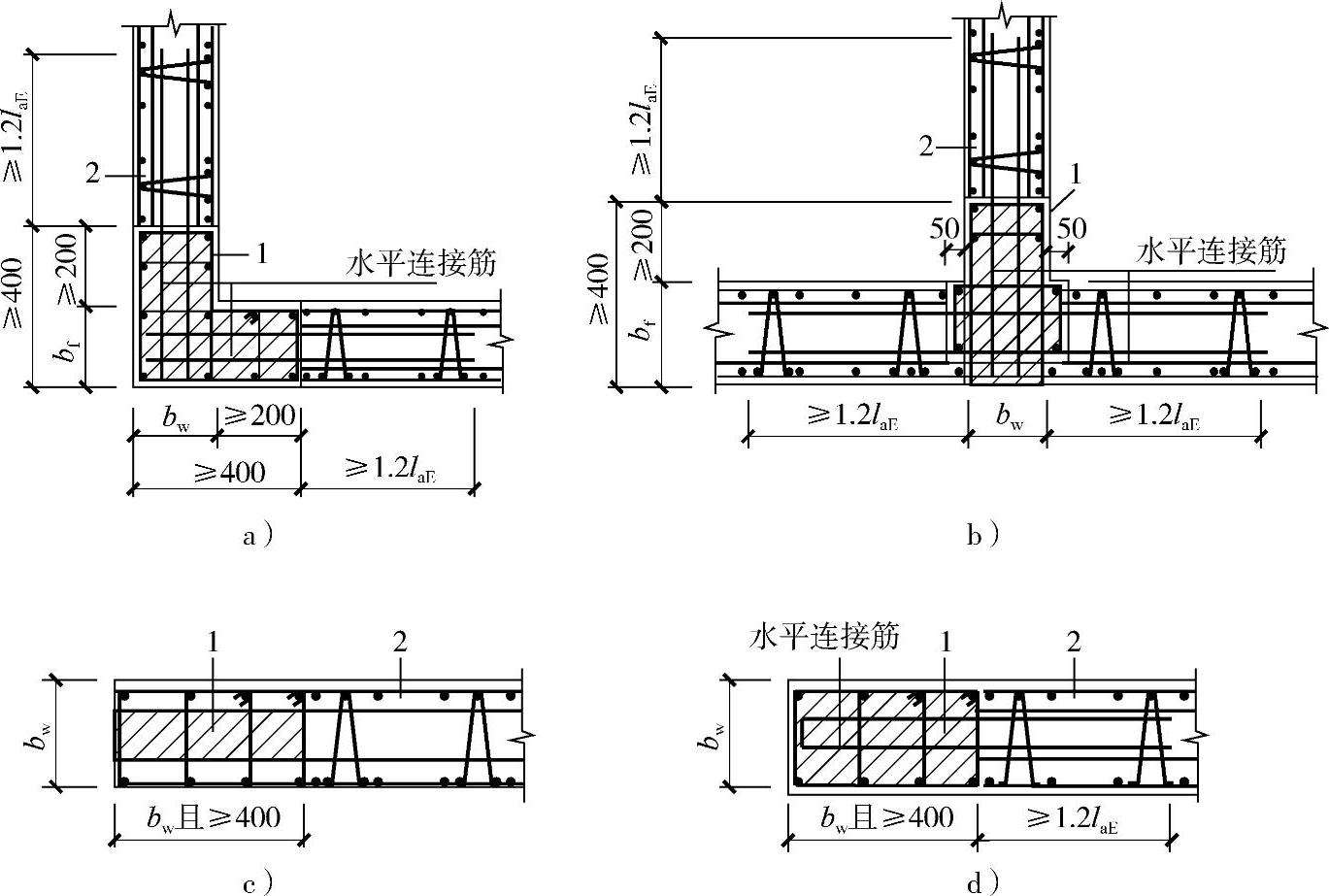

图9-3 构造边缘构件（《装标》图A.0.8）

a）转角墙 b）有翼墙 c）叠合暗柱 d）现浇暗柱

1—后浇段 2—双面叠合剪力墙

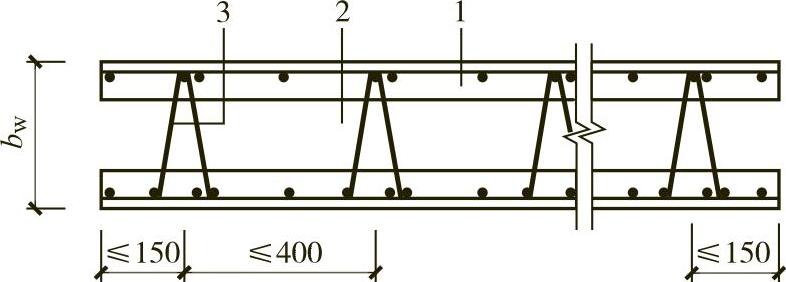

图9-4 双面叠合剪力墙中钢筋桁架的预制布置要求（《装标》图A.0.9）

1—预制部分 2—现浇部分 3—钢筋桁架

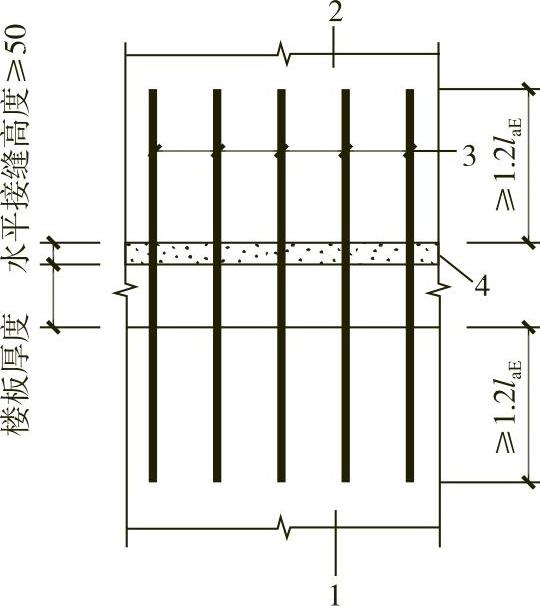

图9-5 竖向连接钢筋搭接构造（《装标》图A.0.10）

1—下层叠合剪力墙 2—上层叠合剪力墙 3—竖向连接钢筋 4—楼层水平接缝

6）非边缘构件位置，相邻双面叠合剪力墙之间应设置后浇段，后浇段的宽度不应小于墙厚且不宜小于200mm，后浇段内应设置不少于4根竖向钢筋，钢筋直径不应小于墙体竖向分布筋直径且不应小于8mm；两侧墙体与后浇段之间应采用水平连接钢筋连接，水平连接钢筋应符合下列规定：

①水平连接钢筋在双面叠合剪力墙中的锚固长度不应小于1.2l_aE（图9-6）。

②水平连接钢筋的间距宜与叠合剪力墙预制墙板中水平分布钢筋的间距相同，且不宜大于200mm；水平连接钢筋的直径不应小于叠合剪力墙预制墙板中水平分布钢筋的直径。
