多层装配式墙板结构设计规定

1)关于多层装配式墙板结构,行业标准《装规》第9.1条规定:

①本章适用于6层及6层以下、建筑设防类别为丙类的装配式剪力墙结构设计

②多层装配式剪力墙结构抗震等级应符合下列规定:

A.抗震设防烈度为8度时取三级。

B.抗震设防烈度为6、7度时取四级。

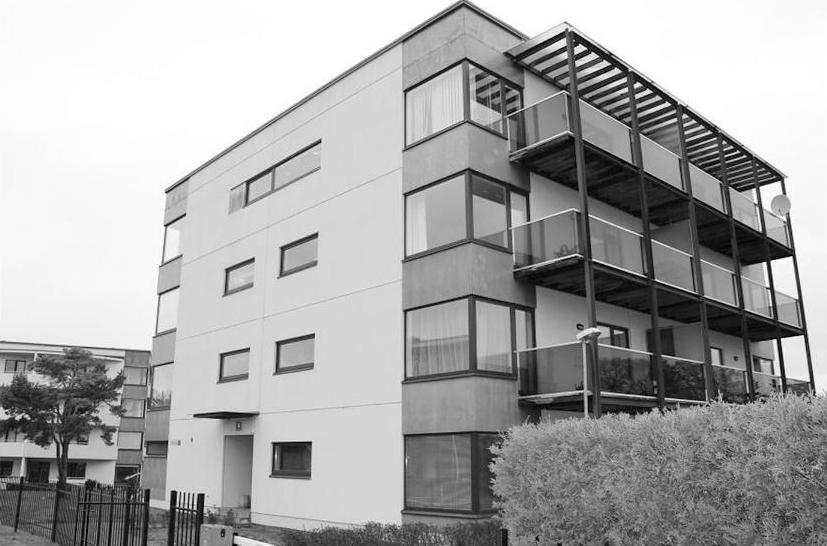

图8-3 装配整体结构建筑

③当房屋高度不大于10m且不超过3层时,预制剪力墙截面厚度不应小于120mm;当房屋超过3层时,预制剪力墙截面厚度不宜小于140mm。

④当预制剪力墙截面厚度不小于140mm时,应配置双排双向分布钢筋网。剪力墙中水平及竖向分布筋的最小配筋率不应小于0.15%。

⑤除本章规定外,预制剪力墙构件的构造应符合本规程第8.2节的规定。

2)关于多层装配式墙板结构的规定,国家标准《装标》第5.8.1~5.8.4条规定:(www.daowen.com)

①本节适用于抗震设防类别为丙类的多层装配式墙板住宅结构设计,本章未作规定的,应符合现行行业标准《装规》中多层剪力墙结构设计章节的有关规定。

②多层装配式墙板结构的最大适用层数和最大适用高度应符合表8-1的规定。

③多层装配式墙板结构的高宽比不宜超过表8-2的数值。

8-2 多层装配式墙板结构适用的最大高宽比(《装标》表5.8.3)


④多层装配式墙板结构设计应符合下列规定:

A.结构抗震等级在设防烈度为8度时取三级,设防烈度6、7度时取四级。

B.预制墙板厚度不宜小于140mm,且不宜小于层高的1/25。

C.预制墙板的轴压比,三级时不应大于0.15,四级时不应大于0.2;轴压比计算时,墙体混凝土强度等级超过C40,按C40计算。
