《装标》5.7.12条,当上下层预制剪力墙竖向钢筋采用浆锚搭接连接时,应符合下列规定:
1)当竖向钢筋非单排连接时,下层预制剪力墙连接钢筋伸入预留灌浆孔道内的长度不应小于1.2laE(图7-37)。

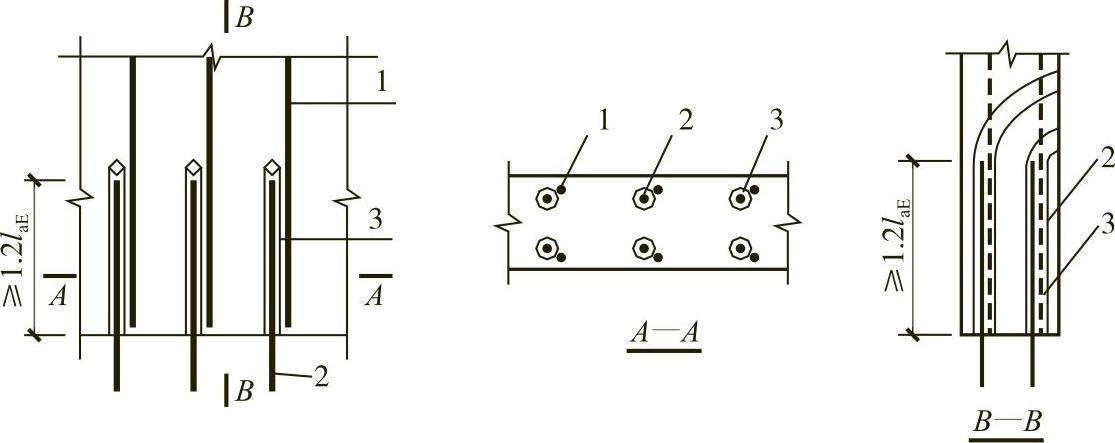

图7-37 竖向钢筋浆锚搭接连接构造示意(《装标》图5.7.12-1)
1—上层预制剪力墙竖向钢筋 2—下层剪力墙竖向钢筋 3—预留灌浆孔道
2)当竖向分布钢筋采用“梅花形”部分连接时(图7-38),应符合本标准第5.7.10条第1款的规定。
(www.daowen.com)

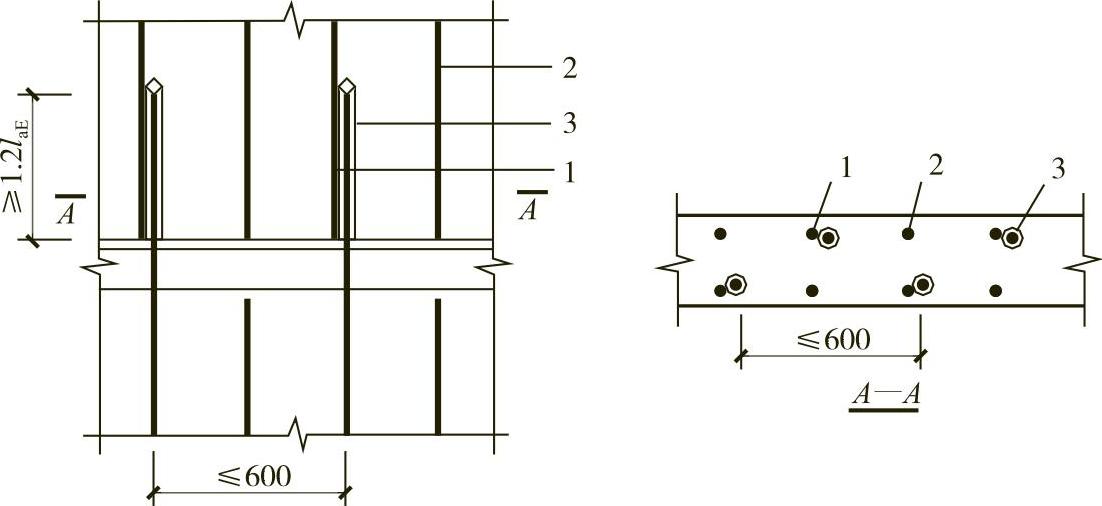

图7-38 竖向分布钢筋“梅花形”浆锚搭接连接构造示意(《装标》图5.7.12-2)
1—连接的竖向分布钢筋 2—未连接的竖向分布钢筋 3—预留灌浆孔道
3)当竖向分布钢筋采用单排连接时(图7-39),竖向分布钢筋应符合本标准第5.4.2条的规定;剪力墙两侧竖向分布钢筋与配置于墙体厚度中部的连接钢筋搭接连接,连接钢筋位于内、外侧被连接钢筋的中间;连接钢筋受拉承载力不应小于上下层被连接钢筋受拉承载力较大值的1.1倍,间距不宜大于300mm。连接钢筋自下层剪力墙顶算起的埋置长度不应小于1.2laE+bw/2(bw为墙体厚度),自上层预制墙体底部伸入预留灌浆孔道内的长度不应小于1.2laE+bw/2,laE按连接钢筋直径计算。钢筋连接长度范围内应配置拉筋,同一连接接头内的拉筋配筋面积不应小于连接钢筋的面积;拉筋沿竖向的间距不应大于水平分布钢筋间距,且不宜大于150mm;拉筋沿水平方向的肢距不应大于竖向分布钢筋间距,直径不应小于6mm;拉筋应紧靠连接钢筋,并钩住最外层分布钢筋。

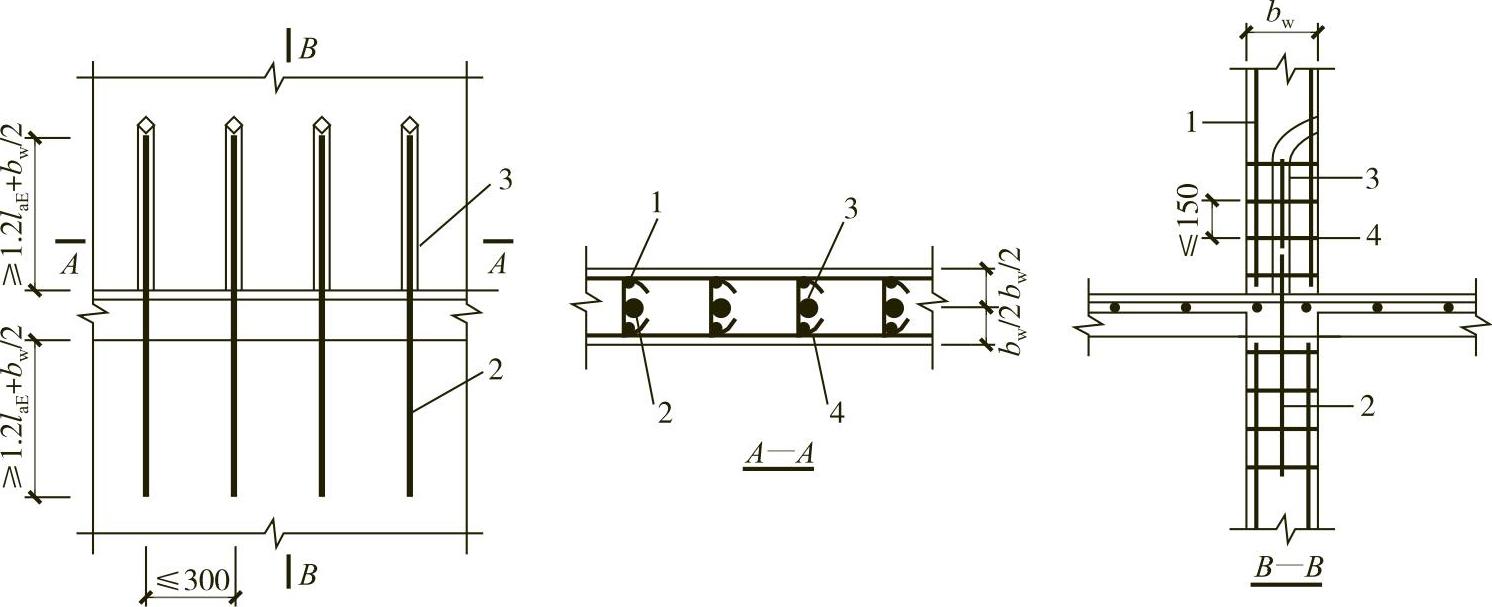

图7-39 竖向分布钢筋单排浆锚搭接连接构造示意(《装标》图5.7.12-3)
1—上层预制剪力墙竖向钢筋 2—下层剪力墙连接钢筋 3—预留灌浆孔道 4—拉筋
