《装标》5.7.10条,当上下层预制剪力墙竖向钢筋采用套筒灌浆连接时,应符合下列规定:
1)当竖向分布钢筋采用“梅花形”部分连接时(图7-33),连接钢筋的配筋率不应小于现行国家标准《抗规》规定的剪力墙竖向分布钢筋最小配筋率要求,连接钢筋的直径不应小于12mm,同侧间距不应大于600mm,且在剪力墙构件承载力设计和分布钢筋配筋率计算中不得计入未连接的分布钢筋;未连接的竖向分布钢筋直径不应小于6mm。
2)当竖向分布钢筋采用单排连接时(图7-34),应符合本标准第5.4.2条的规定。

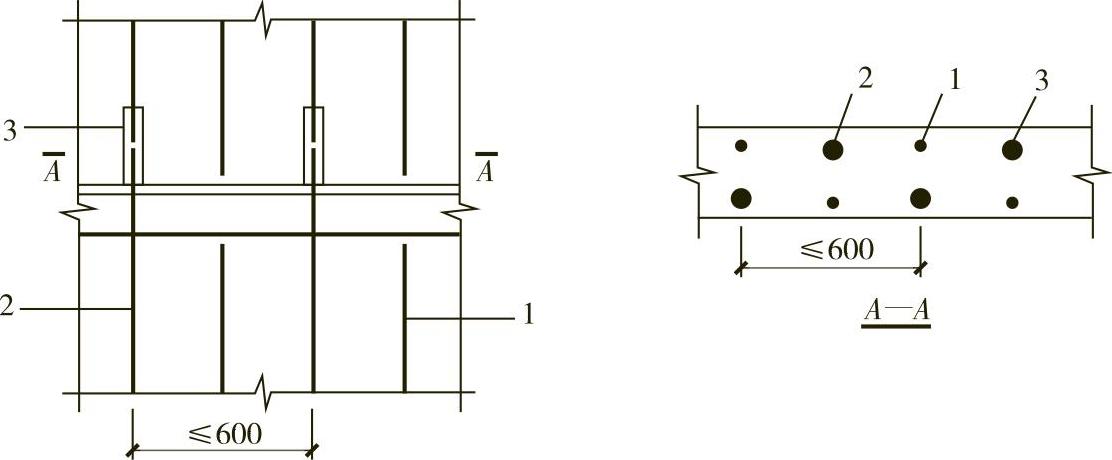

图7-33 竖向分布钢筋“梅花形”套筒灌浆连接构造示意 (《装标》图5.7.10-1)
1—未连接的竖向分布钢筋 2—连接的竖向分布钢筋 3—灌浆套筒
剪力墙两侧竖向分布钢筋与配置于墙体厚度中部的连接钢筋搭接连接,连接钢筋位于内、外侧被连接钢筋的中间;连接钢筋受拉承载力不应小于上下层被连接钢筋受拉承载力较大值的1.1倍,间距不宜大于300mm。下层剪力墙连接钢筋自下层预制墙顶算起的埋置长度不应小于1.2laE+bw/2(bw为墙体厚度),上层剪力墙连接钢筋自套筒顶面算起的埋置长度不应小于laE,上层连接钢筋顶部至套筒底部的长度尚不应小于1.2laE+bw/2,laE按连接钢筋直径计算。钢筋连接长度范围内应配置拉筋,同一连接接头内的拉筋配筋面积不应小于连接钢筋的面积;拉筋沿竖向的间距不应大于水平分布钢筋间距,且不宜大于150mm;拉筋沿水平方向的间距不应大于竖向分布钢筋间距,直径不应小于6mm;拉筋应紧靠连接钢筋,并钩住最外层分布钢筋。(www.daowen.com)

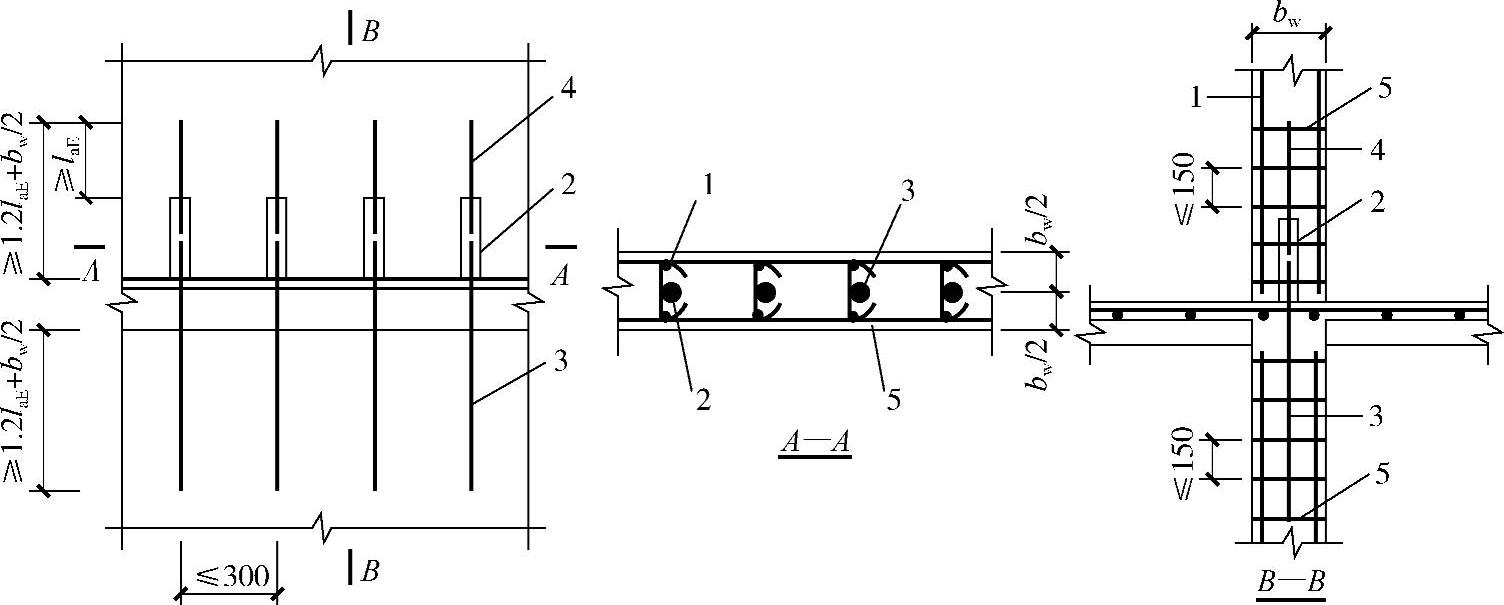

图7-34 竖向分布钢筋单排套筒灌浆连接构造示意(《装标》图5.7.10-2)
1—上层预制剪力墙竖向分布钢筋 2—灌浆套筒 3—下层剪力墙连接钢筋 4—上层剪力墙连接钢筋 5—拉筋

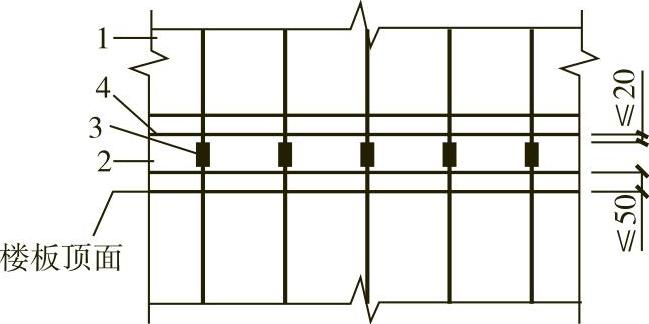

图7-35 预制剪力墙底后浇段水平钢筋配置示意(《装标》图5.7.11-1)
1—预制剪力墙 2—墙底后浇段 3—挤压套筒 4—水平钢筋
