（1）规范规定

国家标准《装标》对预制剪力墙板横向连接做出了规定，第5.7.6条楼层内相邻预制剪力墙之间应采用整体式接缝连接，且应符合下列规定：

1）当接缝位于纵横墙交接处的约束边缘构件区域时，约束边缘构件的阴影区域宜全部采用后浇混凝土（图7-29），并应在后浇段内设置封闭箍筋。

图7-29 约束边缘构件阴影区域全部后浇构造示意（《装标》图5.7.6-1）（阴影区域为斜线填充范围）

a）有翼墙 b）转角墙

1—后浇段 2—预制剪力墙

2）当接缝位于纵横墙交接处的构造边缘构件位置时，构造边缘构件宜全部采用后浇混凝土（图7-30）；当仅在一面墙上设置后浇段时，后浇段的长度不宜小于300mm（图7-31）。

3）边缘构件内的配筋及构造要求应符合现行国家标准《抗规》的有关规定；预制剪力墙的水平分布筋在后浇段内的锚固、连接应符合现行国家标准《混规》的有关规定。

4）非边缘构件位置，相邻预制剪力墙之间应设置后浇段，后浇段的宽度不应小于墙厚且不宜小于200mm；后浇段内应设置不少于4根竖向钢筋，钢筋直径不应小于墙体竖向分布筋直径且不应小于8mm；两侧墙体的水平分布筋在后浇段内的连接应符合现行国家标准《混规》的有关规定。

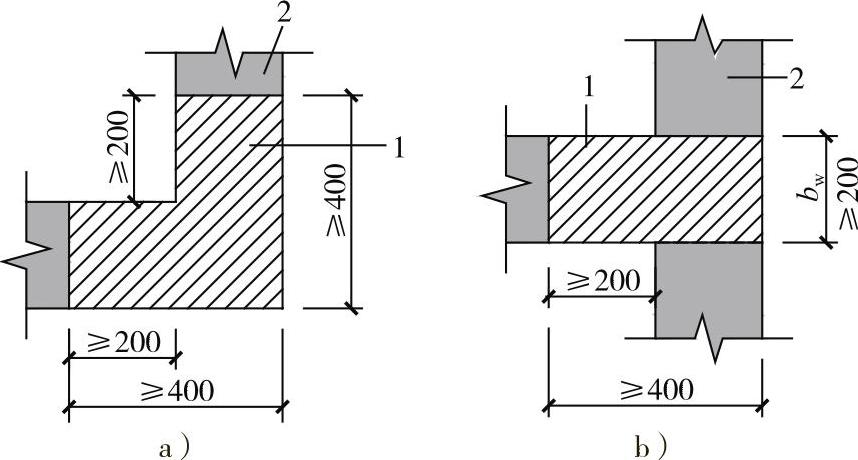

图7-30 构造边缘构件全部后浇构造示意（《装标》图5.7.6-2）（阴影区域为构造边缘构件范围）

a）转角墙 b）有翼墙

1—后浇段 2—预制剪力墙

(www.daowen.com)

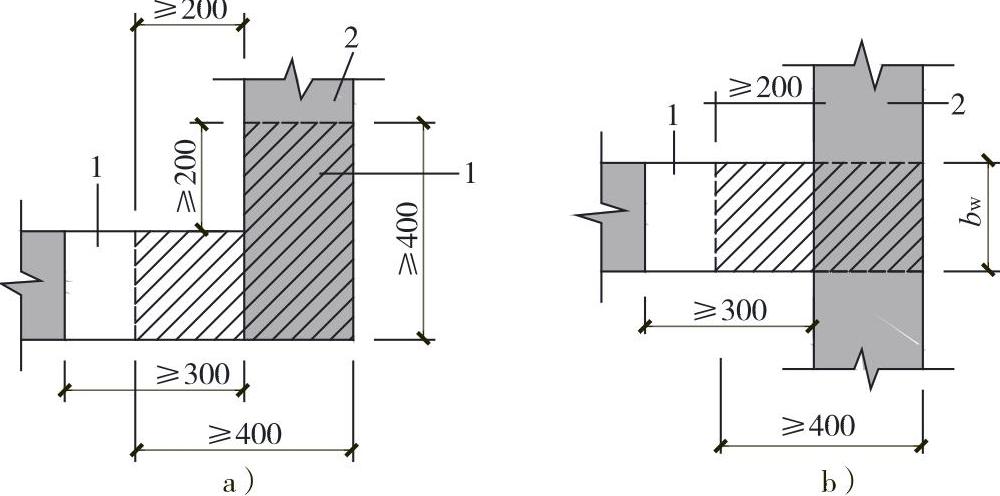

图7-31 构造边缘构件部分后浇构造示意（《装标》图5.7.6-3）（阴影区域为构造边缘构件范围）

a）转角墙 b）有翼墙

1—后浇段 2—预制剪力墙

（2）还应注意的问题

除以上规范要求外，还应注意以下几个问题：

1）《辽标》第8.3.6条还规定了预制剪力墙的水平分布钢筋在后浇段内的锚固、连接要求：当采用预留U形钢筋连接时，宜采用两侧相互搭接的形式（图7-32a），也可采用设置附加封闭连接钢筋的形式（图7-32b）；U形钢筋相互搭接或与附加连接钢筋搭接的长度不应小于0.6l_aE；附加连接钢筋的直径及配筋率不应小于墙体水平分布筋。

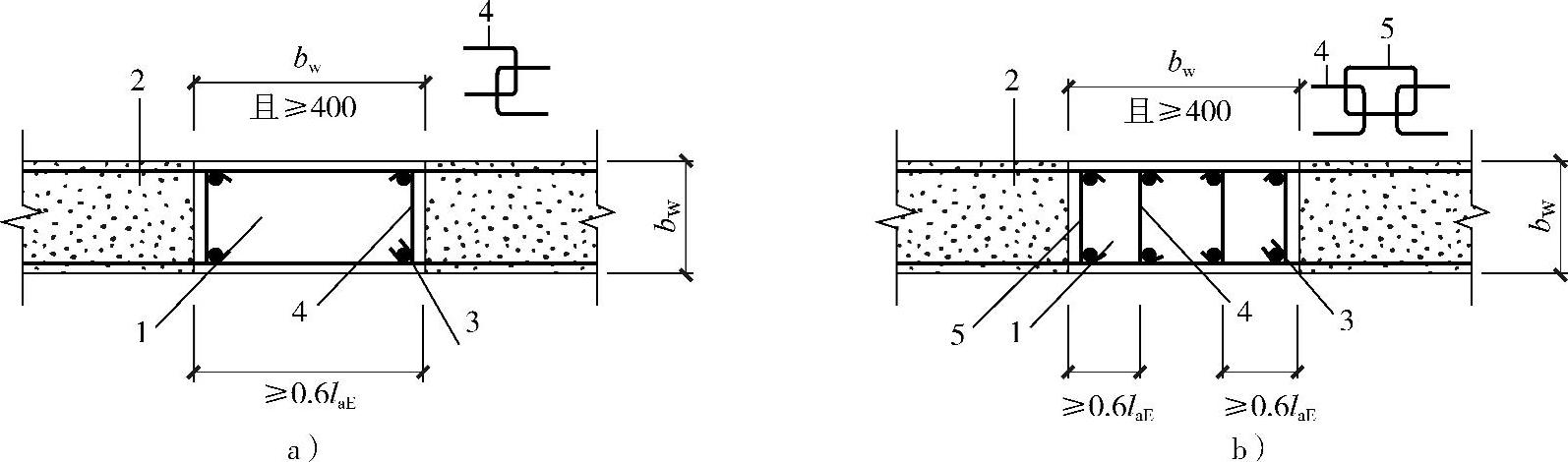

图7-32 相邻预制剪力墙竖向接缝构造示意（《辽标》图8.3.6-4）

a）连接钢筋相互搭接 b）设置附加封闭箍筋

1—后浇段 2—预制剪力墙 3—竖向钢筋 4—预留U形钢筋 5—附加封闭连接钢筋

2）剪力墙竖向接缝位置的确定首先要尽量避免拼缝对结构整体性能的影响，还要考虑建筑功能和艺术效果，便于生产、运输和安装。当采用一字形墙板构件时，拼缝通常位于纵横墙片交接处的边缘构件位置，边缘构件是保证剪力墙抗震性能的重要构件，《装标》主张宜全部或者大部分采用现浇混凝土。如边缘构件的一部分现浇，一部分预制，则应采取可靠连接措施，保证现浇与预制部分共同组成叠合式边缘构件。

3）对于约束边缘构件，阴影区域宜采用现浇，则竖向钢筋可均配置在现浇拼缝内，且在现浇拼缝内配置封闭箍筋及拉筋，预制墙板中的水平分布筋在现浇拼缝内锚固。如果阴影区域部分预制，则竖向钢筋可部分均配置在现浇拼缝内，部分配置在预制段内；预制段内的水平钢筋和现浇拼缝内的水平钢筋需通过搭接、焊接等措施形成封闭的环箍，并满足国家现行相关规范的配箍率要求。

4）墙肢端部的构造边缘构件通常全部预制；当采用L形、T形或者U形墙板时，拐角处的构造边缘构件可全部位于预制剪力墙段内，竖向受力钢筋可采用搭接连接或焊接连接。
