1）整间板剪力墙的窗洞下墙体部分需要填充轻质材料。

现浇混凝土剪力墙结构中窗下墙体一般情况下采用轻质砌体，整间板窗下墙由混凝土组成，框架梁或连梁的荷载取值增加了，为了减轻建筑本身和整间墙板构件的质量，节约成本，窗下墙体需要填充轻质材料。

2）整间板剪力墙的窗洞下墙体如何填充轻质材料？

国标图集《预制混凝土剪力墙外墙板》（15G365-1）中规定，窗下混凝土墙中一般填充模塑聚苯板（EPS）轻质材料，轻质材料密度要求12kg/m³以上，来达到减轻墙体自重的目的。轻质填充材料须在窗口下方范围内设置，避开预留线盒。

《辽标》第8.3.15条，预制剪力墙洞口墙按围护墙设计时，可采用轻质填充墙的做法（图7-26）。

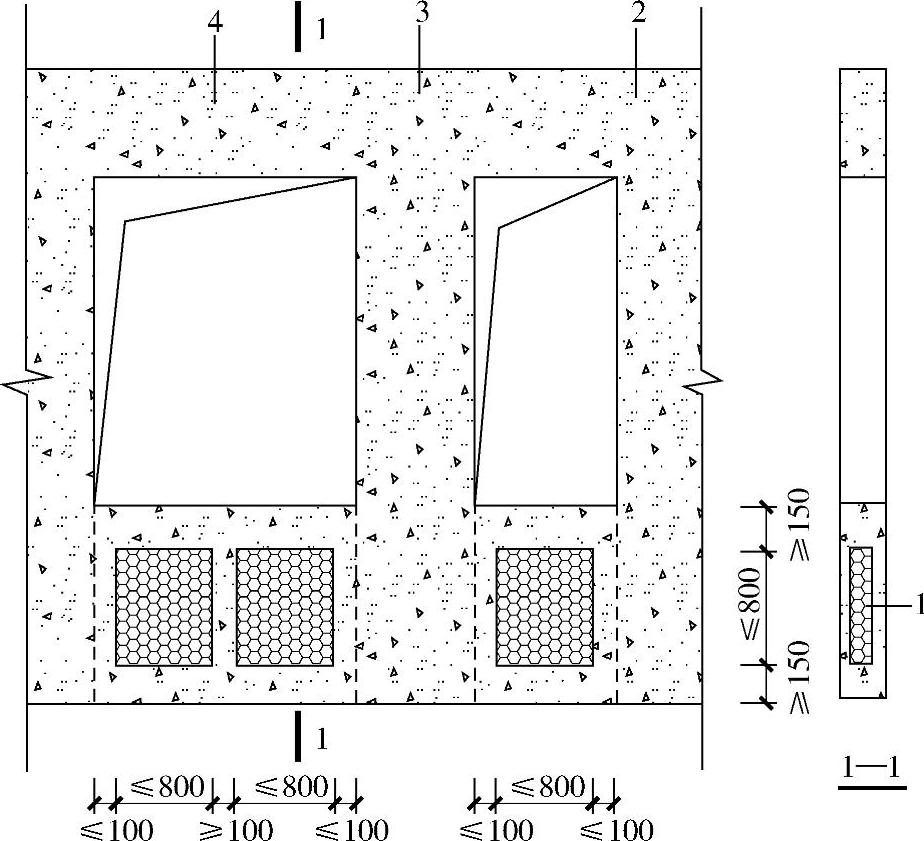

图7-26 预制剪力墙洞口下采用轻质材料填充示意（《辽标》图8.3.15-2）(www.daowen.com)

1—填充材料 2—洞口两侧墙肢 3—洞口间墙体 4—洞口上方连梁

①填充区域墙体采用的配筋构造应满足正常使用极限状态的抗裂和多遇地震作用下不发生破坏的要求。

②底部应设置不少于两道水平钢筋，钢筋直径不宜小于8mm，间距不宜大于150mm；顶部应设置不少于两根洞边加强筋，钢筋直径不宜小于10mm。

③中间部位应设置构造钢筋网片，钢筋直径不宜小于5mm，间距不宜大于200mm，构造钢筋伸入洞口两侧边缘构件内长度不宜小于15d（d为构造钢筋直径）和100mm的较大值。

④洞口下墙宽度不小于1.5m时，与下层墙体之间宜设置竖向连接钢筋。

⑤轻质填充物边长尺寸不宜大于800mm，宜沿墙厚度方向居中设置，且距墙面尺寸不应小于50mm；距墙肢的距离不宜大于100mm；两轻质填充物之间的距离不宜小于100mm。
