（1）基本规定

《装标》5.7.5条预制剪力墙竖向钢筋采用浆锚搭接连接时，应符合下列规定：

1）墙体底部预留灌浆孔道直线段长度应大于下层预制剪力墙连接钢筋伸入孔道内的长度30mm，孔道上部应根据灌浆要求设置合理弧度。孔道直径不宜小于40mm和2.5d（d为伸入孔道的连接钢筋直径）的较大值，孔道之间的水平净间距不宜小于50mm；孔道外壁至剪力墙外表面的净间距不宜小于30mm。当采用预埋金属波纹管成孔时，金属波纹管的钢带厚度及波纹高度应符合现行行业标准《预应力混凝土用金属波纹管》（JG 225—2007）的有关规定（镀锌金属波纹管的钢带厚度不宜小于0.3mm，波纹高度不应小于2.5mm）。当采用其他成孔方式时，应对不同预留成孔工艺、孔道形状、孔道内壁的粗糙度或花纹深度及间距等形成的连接接头进行力学性能以及适用性的试验验证。

2）竖向钢筋连接长度范围内的水平分布钢筋应加密，加密范围自剪力墙底部至预留灌浆孔道顶部（图7-24），且不应小于300mm。加密区水平分布钢筋的最大间距及最小直径应符合《装标》表5.7.4的规定，最下层水平分布钢筋距离墙身底部不应大于50mm。剪力墙竖向分布钢筋连接长度范围内未采取有效横向约束措施时，水平分布钢筋加密范围内的拉筋应加密；拉筋沿竖向的间距不宜大于300mm且不少于2排；拉筋沿水平方向的间距不宜大于竖向分布钢筋间距，直径不应小于6mm；拉筋应紧靠被连接钢筋，并钩住最外层分布钢筋。

3）边缘构件竖向钢筋连接长度范围内应采取加密水平封闭箍筋的横向约束措施或其他可靠措施。当采用加密水平封闭箍筋约束时，应沿预留孔道直线段全高加密。箍筋沿竖向的间距，一级不应大于75mm，二、三级不应大于100mm，四级不应大于150mm；箍筋沿水平方向的肢距不应大于竖向钢筋间距，且不宜大于200mm；箍筋直径一、二级不应小于10mm，三、四级不应小于8mm，宜采用焊接封闭箍筋（图7-25）。

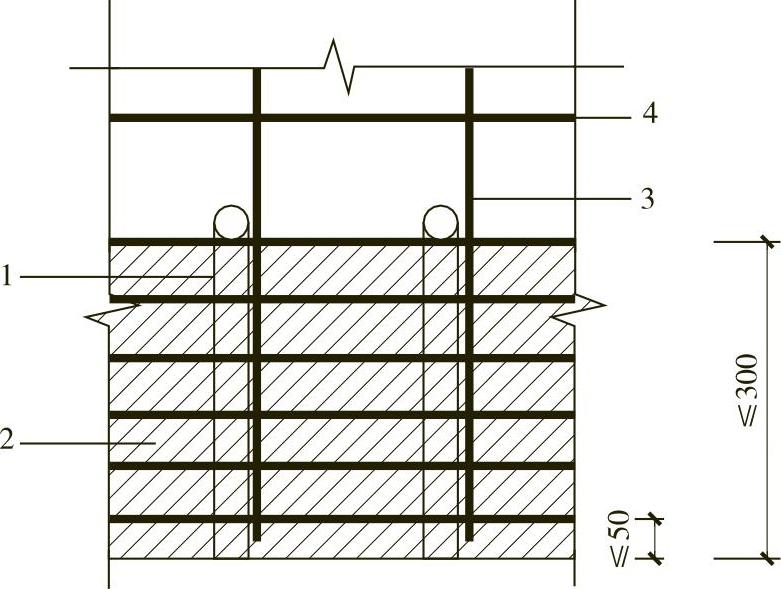

图7-24 钢筋浆锚搭接连接水平分布钢筋加密构造示意（《装标》图5.7.5-1）

1—预留灌浆孔道 2—水平分布钢筋加密区域（阴影区域） 3—竖向钢筋 4—水平分布钢筋

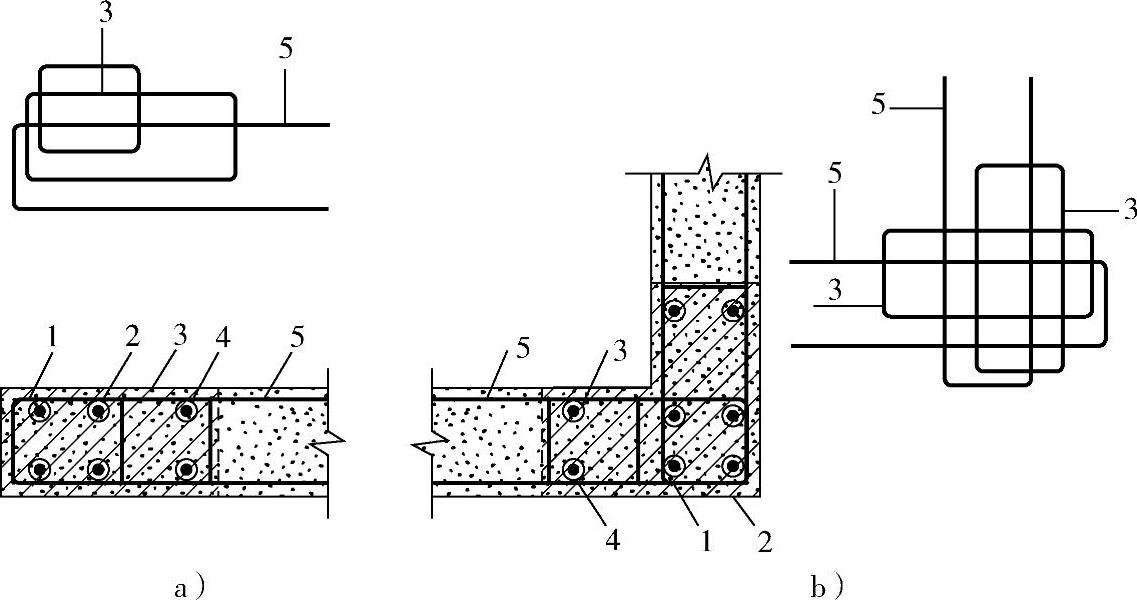

图7-25 钢筋浆锚搭接连接长度范围内加密水平封闭箍筋约束构造示意（《装标》图5.7.5-2）(www.daowen.com)

a）暗柱 b）转角墙

1—上层预制剪力墙边缘构件竖向钢筋 2—下层剪力墙边缘构件竖向钢筋 3—封闭箍筋 4—预留灌浆孔道 5—水平分布钢筋

钢筋浆锚搭接连接方法主要适用于钢筋直径18mm及以下的装配整体式剪力墙结构竖向钢筋连接。预制剪力墙中预留灌浆孔道的构造规定是参照现行国家标准《混规》中后张法预应力构件中预留孔道的构造给出的。对钢筋浆锚搭接连接长度范围内施加横向约束措施有助于改善连接区域的受力性能。目前有效的横向约束措施主要为加密水平封闭箍筋的方式。当采用其他约束措施时，应有理论、试验依据或工程实践验证。

预制剪力墙竖向钢筋采用浆锚搭接连接的试验研究结果表明，加强预制剪力墙边缘构件部位底部浆锚搭接连接区的混凝土约束是提高剪力墙及整体结构抗震性能的关键。对比试验结果证明，通过加密钢筋浆锚搭接连接区域的封闭箍筋，可有效增强对边缘构件混凝土的约束，进而提高浆锚搭接连接钢筋的传力效果，保证预制剪力墙具有与现浇剪力墙相近的抗震性能。预制剪力墙边缘构件区域加密水平箍筋约束措施的具体构造要求主要根据试验研究确定。

预制剪力墙竖向分布钢筋采用浆锚搭接连接时，可采用在墙身水平分布钢筋加密区域增设拉筋的方式进行加强。拉筋应紧靠被连接钢筋，并钩住最外层分布钢筋。

关于钢筋浆锚搭接的搭接长度见第3章37问。

（2）如何考虑保护层厚度

保护层厚度应当从箍筋算起，由于有浆锚孔的存在，受力钢筋保护层厚度应当注意。
