外墙夹心保温板具有保温装饰一体化、防火效果好的诸多优点，是外墙薄壁抹灰方式的升级做法。但是设计者应清醒意识到，外墙夹心保温板在安全方面需要格外精心设计，目前有些设计单位只给出保温材料的要求，构造要求交给拉结件厂家和PC生产厂家自行设计。对此，需要设计单位进行复核计算，保证夹心保温板的安全。

《装规》和一些地方标准，关于预制夹心剪力墙板的构造要求给出了具体的规定。

（1）基本规定

《装规》8.2.6条规定：

1）外叶墙板厚度不应小于50mm；且外叶墙板应与内叶墙板可靠连接。

2）夹心外墙板的夹层厚度不宜大于120mm。

3）当作为承重墙时，内叶墙板应按剪力墙进行设计。

除了上述规定外，地方标准《辽标》也做出了规定，其中不同的地方列在这里仅供读者参考。

《辽标》第8.2.7条，外叶板厚度不宜小于60mm，比《装规》规定厚了10mm；混凝土强度等级不应低于C30；外叶墙板内应配置单层双向钢筋网片，钢筋直径不宜小于5mm，间距不宜大于150mm；应满足正常使用状态、地震作用和风荷载作用下的承载力要求；应减小内、外叶墙板间相互影响；在内、外叶墙板中应有可靠的锚固性能；耐久性能应满足结构设计使用年限的要求。

（2）预制夹心剪力墙板设计

1）根据节能计算确定保温材料和保温层的厚度。

2）根据建筑立面要求确定外叶墙板的装饰，是石材还是涂料，确定外叶板的厚度。

3）内外墙板拉结件的设计有以下内容：

①拉结件的材质。拉结件的材质是非常重要的，设计师应明确地给出材质各种力学性能要求，既要防锈蚀又要杜绝冷桥现象。有些工程夹心板的拉结件采用防腐处理的钢筋和塑料筋，这都是非常不安全的做法。(www.daowen.com)

②拉结件的布置。当请专业厂家对拉结件进行数量布置设计后，需要设计师进行复核验算。

③拉结件的锚固。拉结件一定要满足锚固要求，要有可靠的技术支持。

④试验验证。拉结件材质各种力学性能，拉结件的数量、布置，拉结件的锚固需要厂家提供试验验证报告。

⑤工艺要求。

《装规》11.3.3条规定：夹心外墙板宜采用平模工艺生产，生产时应先浇筑外叶墙板混凝土层，再安装保温材料和拉结件，最后浇筑内叶墙板混凝土层；当采用立模工艺生产时，应同步浇筑内外叶墙板混凝土层，并应采取保证保温材料及拉结件位置准确的措施。

内外墙板制作时宜分两次浇筑混凝土，在二次浇筑之前拉结件未达到强度之前不能扰动，结构设计师应提出要求。

斯贝尔FRP连接件在预制保温墙体中的布置形式，如图7-22所示。对于预制保温外挂墙体，斯贝尔FRP连接件在内、外叶墙板中采用相同的锚固构造，具体见厂家技术要求。

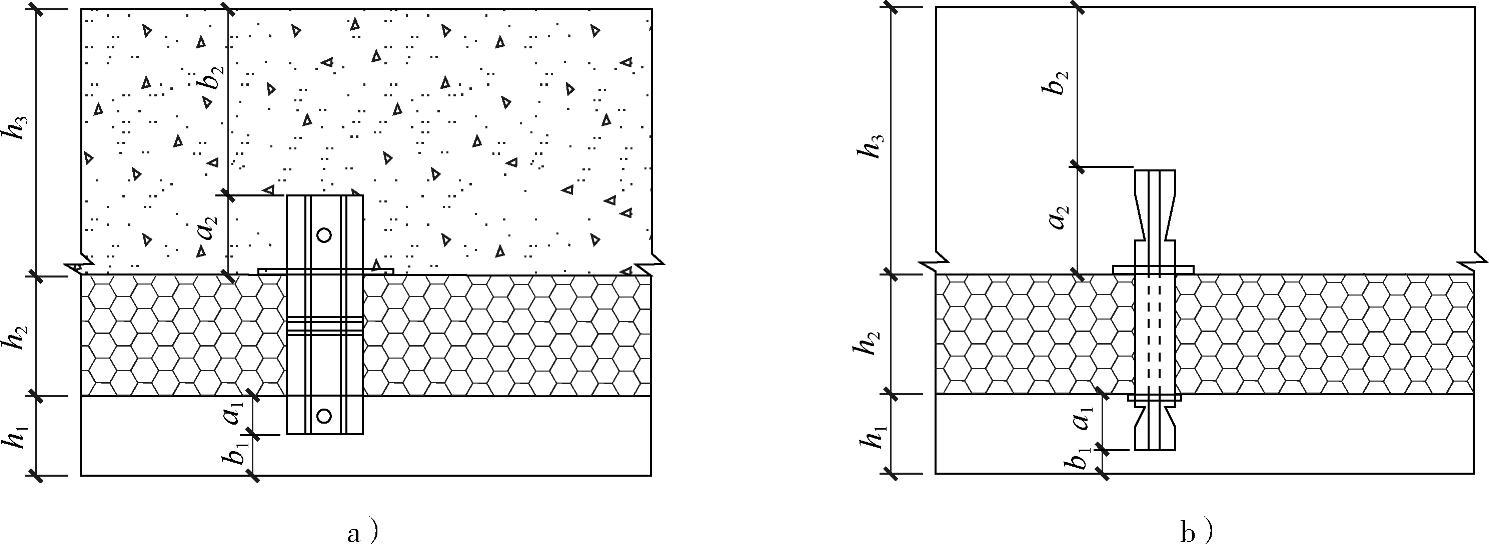

图7-22 连接件与内外叶墙板、保温层的定位示意图（斯贝尔产品手册）

a）Ⅰ型连接件 b）Ⅱ、Ⅲ型连接件

4）内、外叶墙板的设计。根据墙体配筋的计算结果，在预制墙板底部确定需要布置灌浆套筒的位置，确定预制墙板顶部伸出钢筋的长度，确定预制墙板两侧箍筋伸出的长度和形式，确定外叶墙板的配筋，预制夹心剪力墙板的图样如图7-13所示。

5）预埋件的设计。根据电气专业提供的条件确定预制墙板中线盒和线管的位置，确定预埋脱模吊点的大小和位置，根据预制构件的质量、形状计算确定安装吊点的大小和位置，预制墙板之间水平连接需要后浇混凝土，确定模板安装预埋螺母的大小和位置。
