PC剪力墙内、外墙板设计与构造要求及洞口连梁设计

(1)外墙板

1)PC外墙板整间板,如图7-19所示。构造边缘构件部分钢筋或全部钢筋布置在预制墙体里,门窗连梁一体化,侧面伸出箍筋在水平后浇带连接,顶部预留钢筋与上部墙体套筒连接,底部预留套筒,窗下墙填充轻质材料,根据门窗厂家提供的条件,窗口处预留防腐木。

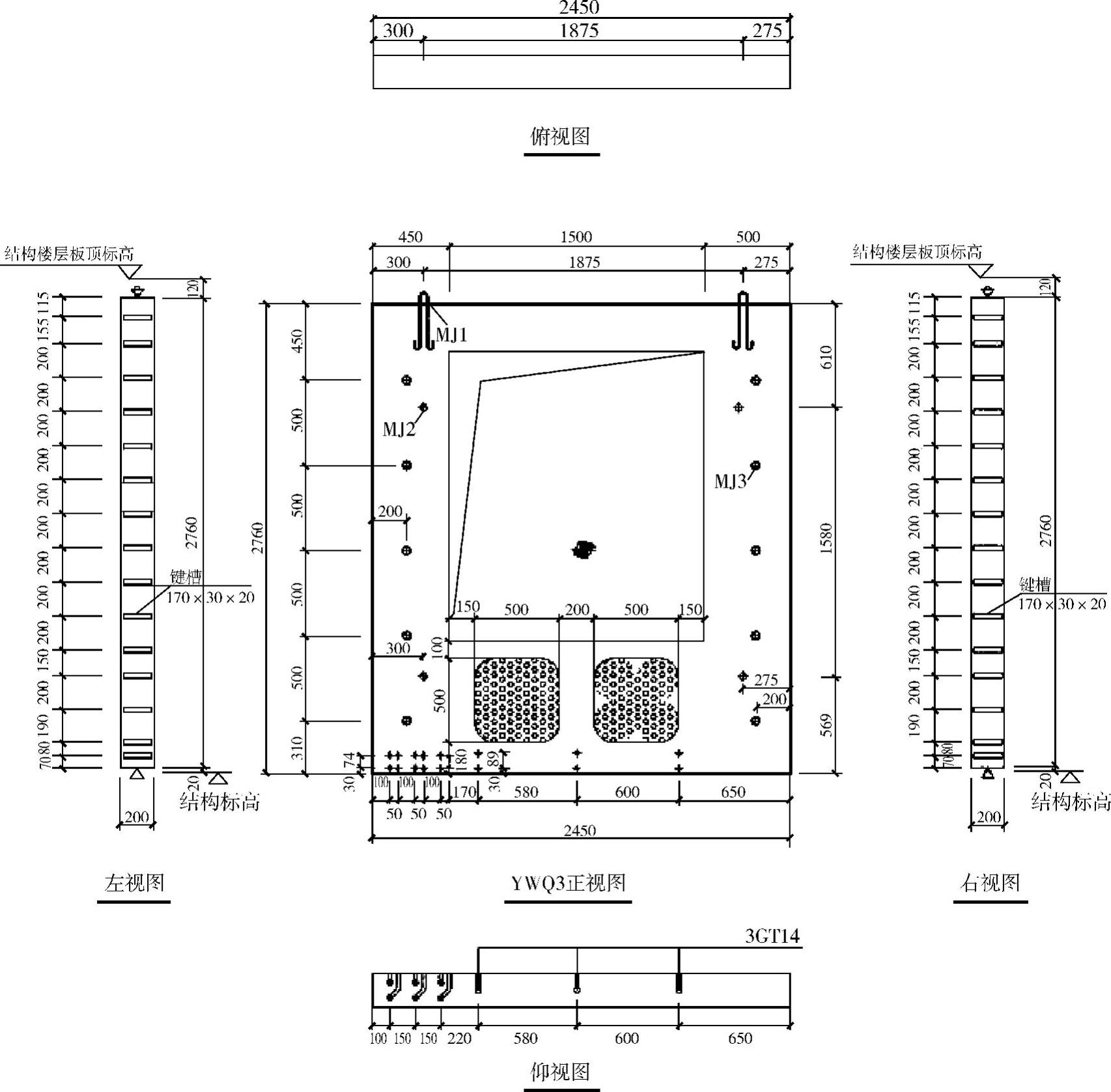

图7-19 PC外墙板整间板模板图

2)PC外墙板条形板。构造边缘构件部分钢筋布置在预制墙体里,顶部预留钢筋与上部墙体套筒连接,底部预留套筒,窗下墙采用轻质墙板,窗口处预留防腐木,侧面伸出箍筋在水平后浇带连接,水平后浇混凝土构造连接,如图7-20所示,预制外墙与洞口连梁后浇连接如图7-21所示。

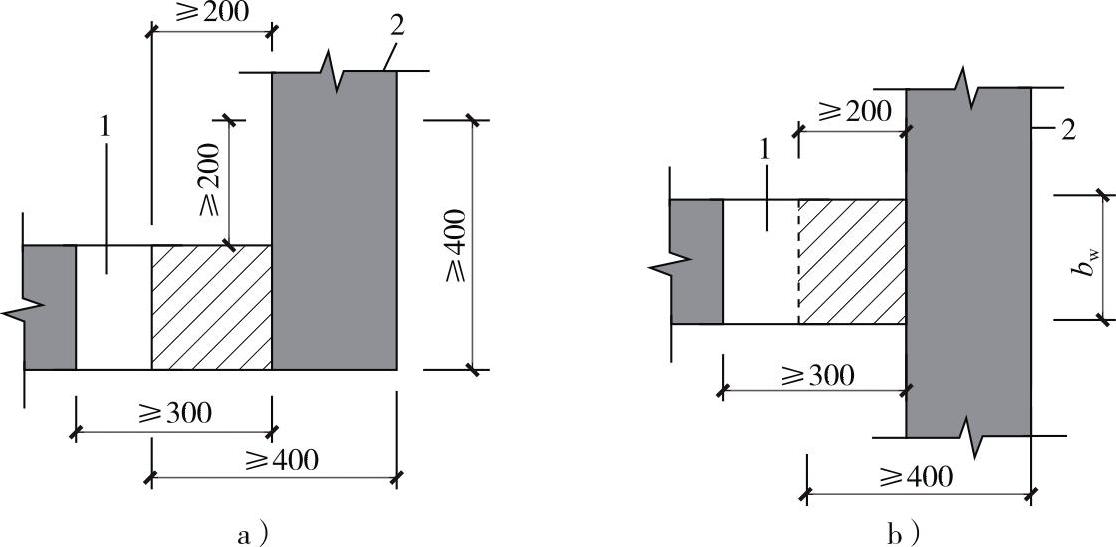

图7-20 PC外墙条板水平连接构造(《装规》图8.3.1-3)

a)转角墙 b)有翼墙(www.daowen.com)

1—后浇段 2—预制剪力墙

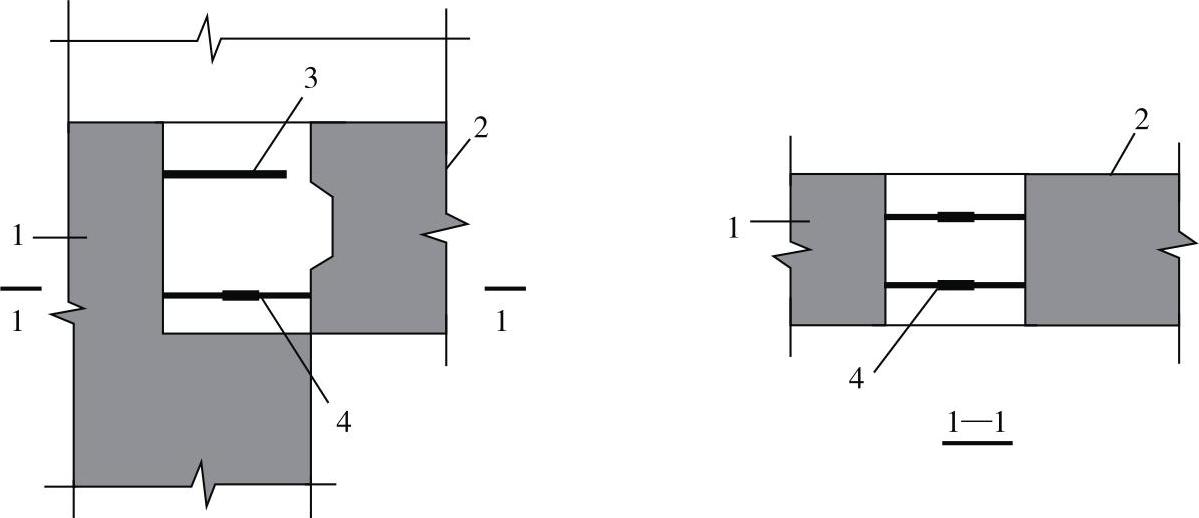

图7-21 预制外墙与洞口连梁后浇连接(《装规》图8.3.12)

1—预制剪力墙 2—预制连梁 3—边缘构件箍筋 4—连梁下部纵向受力钢筋锚固或连接

3)PC外墙L形、T形立体墙板。构造边缘构件全部钢筋布置在预制墙体里,水平后浇混凝土连接节点少而且简单,其余部分同PC外墙条形板。

(2)内墙板

PC内墙板顶部预留钢筋与上部墙体套筒连接,底部预留套筒,侧面伸出箍筋在水平后浇带连接,预留出框架梁或连梁的位置钢筋,如图7-14所示。
