（1）装配式板柱结构体系

房屋横向为由扁平的墙状柱（墙柱）与梁构成的框架结构。房屋纵向，为连排的独立承重墙结构（图6-68）。

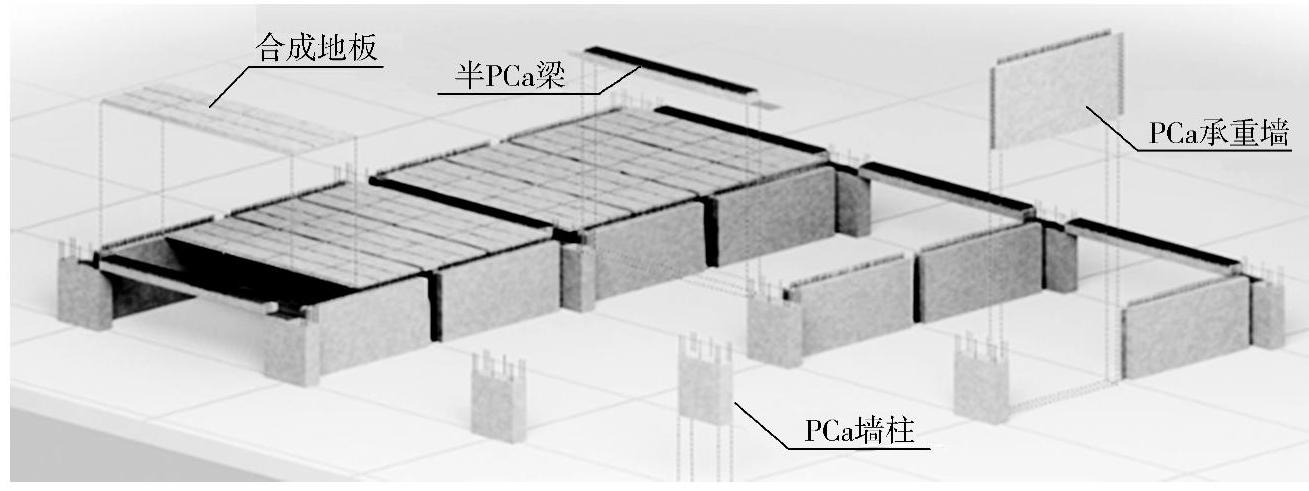

图6-68 装配式板柱结构体系楼板连接

在多层住宅上使用，集中了框架结构与剪力墙结构的优点：

1）由于边界墙上没有梁型，所以可以有效利用住宅单元空间。

2）由于在扁平的墙柱上留出了设备用的通孔，所以进行住宅单元规划的自由度较高。

3）虽然是框架结构，但是柱子属于板柱，能够实现工业化生产。

4）梁与墙一体化。

5）可以采用后浇连接等灵活的连接方式，实现高装配、高效率生产安装的结构。

综上所述，板柱结构体系有可能解决我们低多层建筑的工业化问题，是一种性能优良的结构体系。

(www.daowen.com)

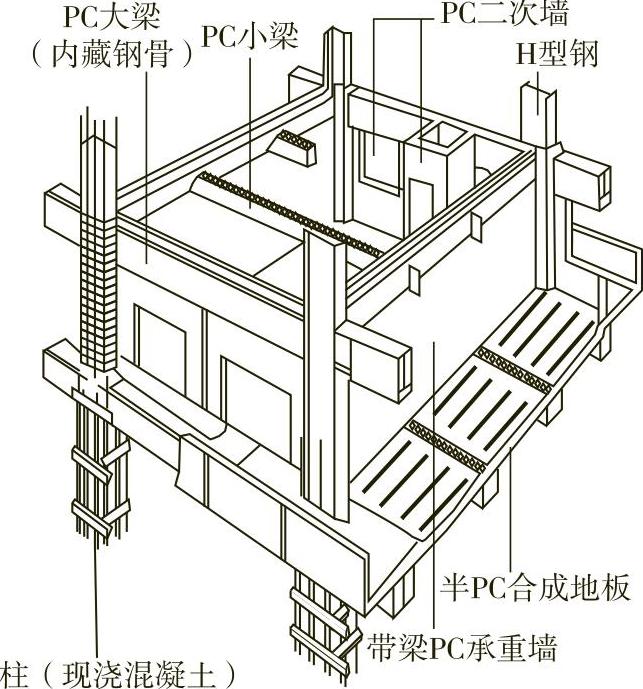

图6-69 型钢框架混凝土结构

（2）装配式型钢框架混凝土结构（HPC）

1）柱子采用钢骨H型钢+RC现浇的钢骨钢筋混凝土（SRC）结构，如图6-69和图6-70所示，大梁（房屋横向）钢骨混凝土结构，或SRC结构，大梁（房屋纵向）带梁的PCa承重墙。

2）柱子采用钢骨H型钢+RC现浇的钢骨钢筋混凝土（SRC）结构，大梁（房屋横向）钢骨混凝土结构，或SRC结构，大梁（房屋纵向）带梁的PCa承重墙。

3）核心筒和局部外墙是混凝土墙板，其余是钢框架的组合结构，如图6-71和图6-72所示。内部的钢框架在施工过程中可以作为起重机的塔架。

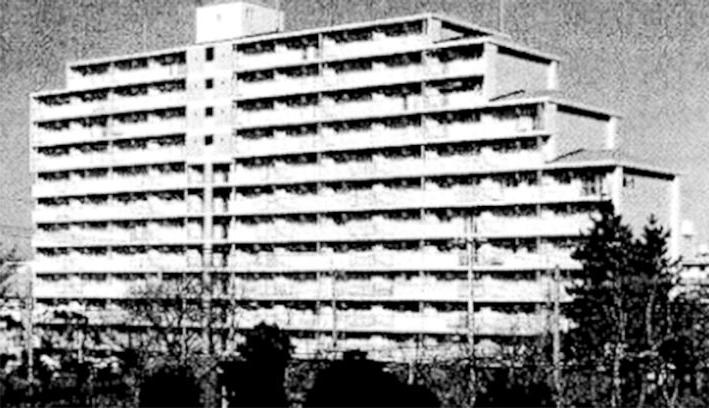

图6-70 型钢框架混凝土结构房屋

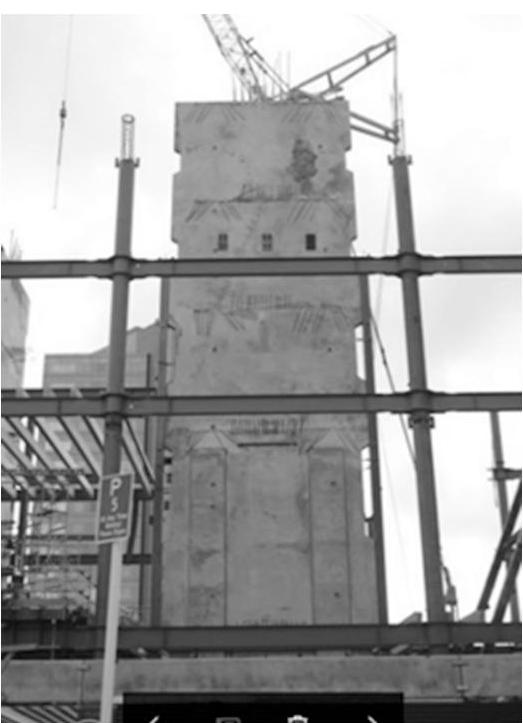

图6-71 施工中的组合结构建筑

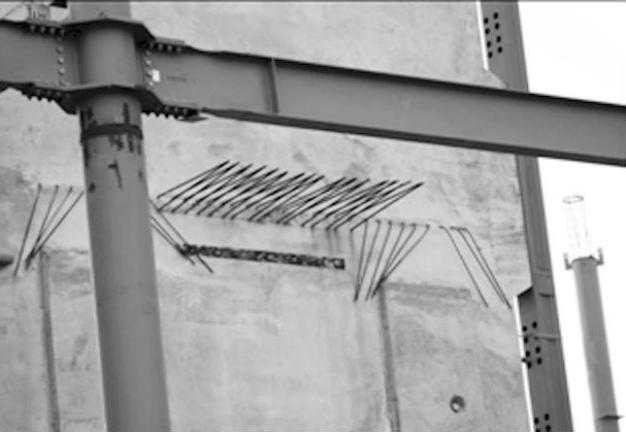

图6-72 墙板在层高处出筋图
