预应力PC框架结构中的柱子不是预应力的，或现浇或预制；梁和楼板是预应力叠合梁板。预应力楼板可以获得比普通梁板更大的柱网间距。

现行行业标准《预制预应力混凝土装配整体式框架结构技术规程》（JGJ 224—2010）中的预应力PC框架结构体系是来自台湾的“世构体系”，其主要技术特点是梁柱的键槽连接节点。

（1）适用范围

1）适用于非抗震设防区及抗震设防烈度为6度和7度地区。

2）除甲类以外装配式建筑。

（2）基本规定

1）预应力框架结构建筑适用高度见表6-6。

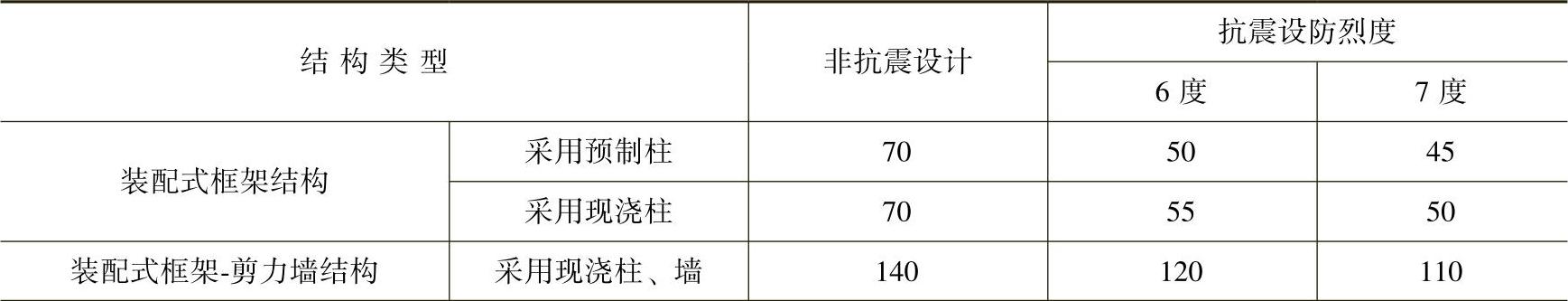

表6-6 预制预应力混凝土装配整体式结构适用的最大高度 （单位：m）

2）抗震等级。装配整体式房屋的抗震等级见表6-7。

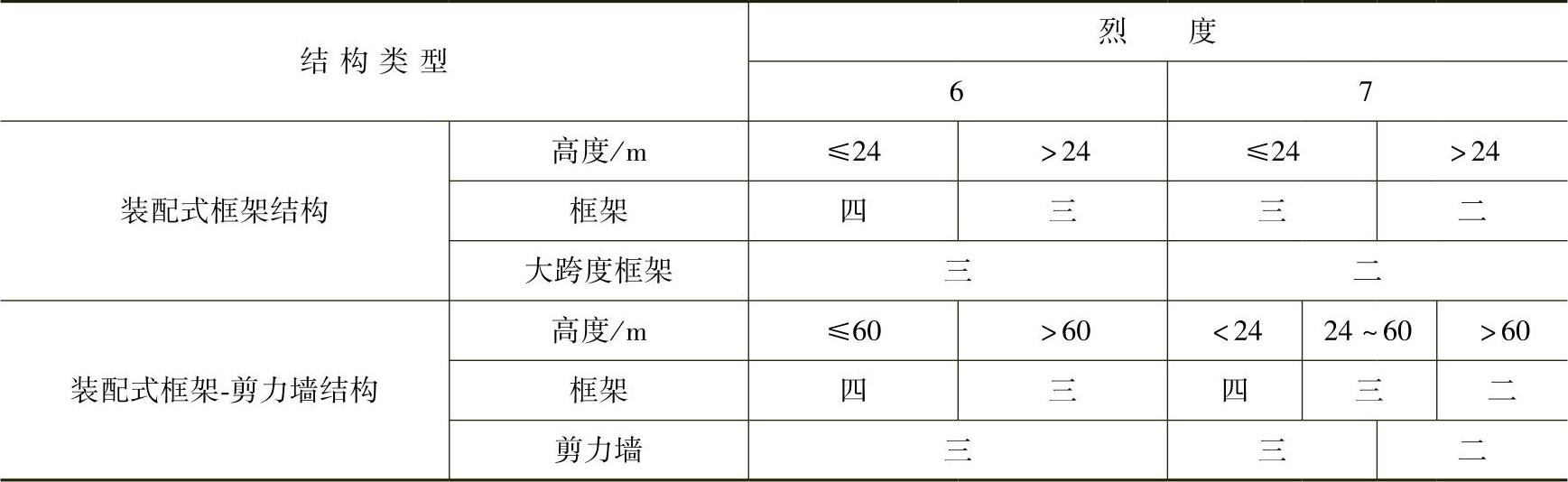

表6-7 预制预应力混凝土装配整体式房屋的抗震等级

注：1.建筑场地为Ⅰ类时，除6度外允许按表内降低一度所对应的抗震等级采取抗震构造措施，但相应的计算要求不应降低。

2.接近或等于高度分界时，允许结合房屋不规则程度及场地、地基条件确定抗震等级。

3.乙类建筑应按本地区抗震设防烈度提高一度的要求加强其抗震措施，当建筑场地为Ⅰ类时，除6度外允许仍按本地区抗震设防烈度的要求采取抗震构造措施。

4.大跨度框架是指跨度不小于18m的框架。

3）混凝土强度等级要求。

①键槽节点部分应采用比预制构件混凝土强度等级高一级且不低于C45的无收缩细石混凝土填实。

②叠合板的预制板C40及以上。

③其他预制构件和现浇叠合层混凝土C40及以上。

4）预应力钢筋。预应力筋宜采用预应力螺旋肋钢丝、钢绞线，且强度标准值不宜低于1570MPa。

5）键槽内U形钢筋。连接节点键槽内的U形钢筋应采用HRB400级、HRB500级或HRB335级钢筋。(www.daowen.com)

6）柱子的要求。应采用矩形截面，边长不宜小于400mm。一次成型的预制柱长度不超过14m和4层层高的较小值。

7）梁的要求。预制梁的截面边长不应小于200mm。预制梁端部应设键槽，键槽中应放置U形钢筋，并应通过后浇混凝土实现下部纵向受力筋的搭接。

8）板的要求。预制板的厚度不应小于50mm，且不应大于楼板总厚度的1/2。预制板的宽度不宜大于2500mm，且不宜小于600mm。预应力筋宜采用直径4.8mm或5mm的高强螺旋肋钢丝。

9）板预应力钢丝的保护层厚度。预制板厚度50mm或60mm，保护层厚度17.5mm；预制板厚度大于等于70mm，保护层厚度为20.5mm。

（3）连接节点

1）柱与柱连接。柱与柱连接有两种方式。

①型钢支撑连接。用上面柱子伸出工字钢，大于柱子受力主筋搭接长度，在连接段后浇筑混凝土连接（图6-57a）。

②预留孔插筋连接。属于浆锚搭接方式，金属波纹管成型孔，留孔的柱子在下方，上方柱子的伸出钢筋插入孔中（图6-57b）。

2）梁与柱子连接。预应力叠合梁与柱子连接是世构体系的核心技术（图6-58）。

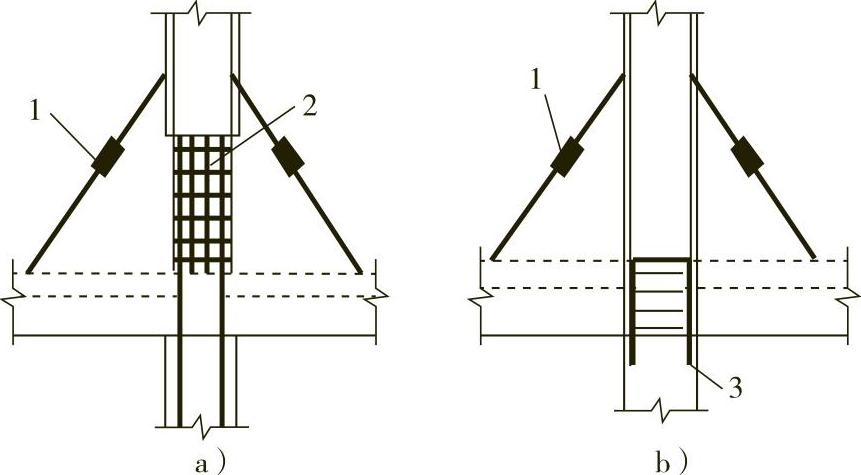

图6-57 柱与柱连接（JGJ224—2010图5.2.2）

a）型钢支撑连接 b）预留孔插筋连接

1—可调斜撑 2—工字钢（可承受上柱自重） 3—预留孔

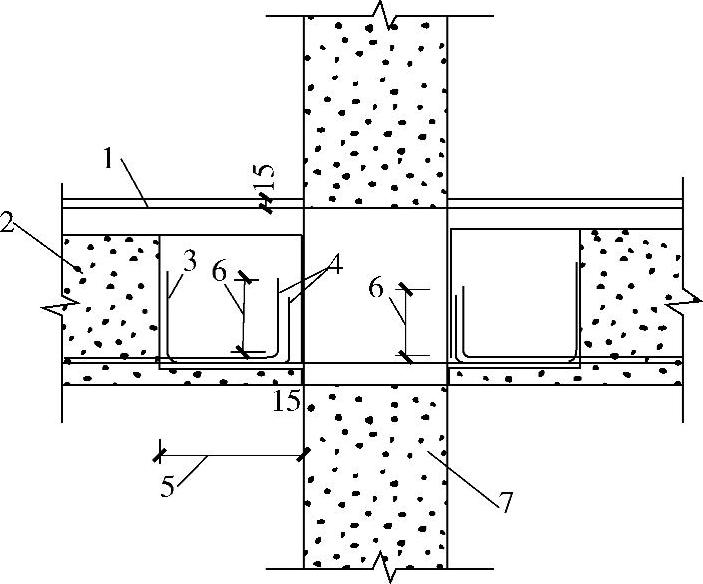

图6-58 梁柱节点连接（JGJ224—2010图5.2.3d）

1—叠合层 2—预制梁 3—U形钢筋 4—预制梁中伸出、弯折钢绞线 5—键槽长度 6—钢绞线弯锚长度 7—框架柱

3）板与板连接。板与板连接如图6-59所示，跨越板缝加一片钢筋网片。

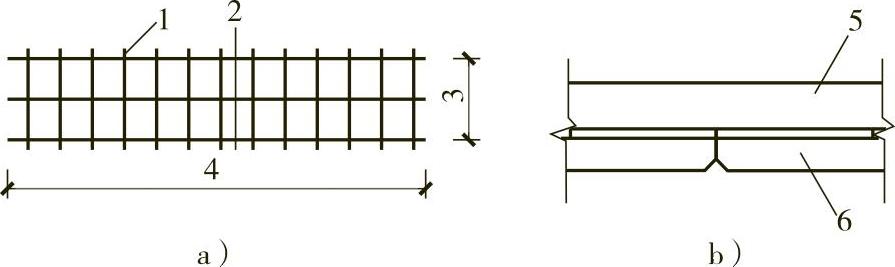

图6-59 板纵缝连接构造（JGJ 224—2010图5.2.5）

a）钢筋网片 b）钢筋网片位置

1—钢筋网片的短向钢筋 2—钢筋网片的长向钢筋 3—钢筋网片的短向长度 4—钢筋网片的长向长度 5—叠合层 6—预制板
