《辽标》关于装配式框架结构的构造设计除了与《装规》一样的规定外，还有如下规定：

1）叠合梁预制部分的梁宽和梁高均不应小于200mm。

2）计算叠合梁受扭承载力时不应计入组合封闭箍筋的作用；不承受扭矩的预制梁的腰筋可不伸入梁柱节点。

3）在预制梁的预制面以下100mm范围内，宜设置2根直径不小于10mm的附加纵筋（图6-49），其他位置的腰筋应按国家现行有关标准确定。预制面以下的腰筋设计应考虑构件在制作、吊装、运输、安装等不利荷载组合下的受力情况。

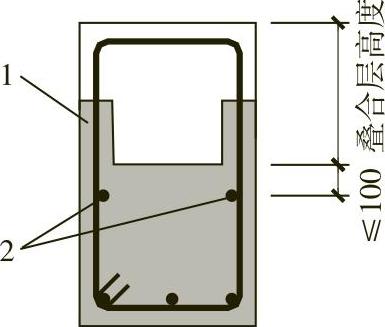

图6-49 叠合梁腰筋构造示意（《辽标》图7.3.2-4）

1—预制反沿 2—预制面以下100mm范围内设置的附加纵筋

4）当预制梁上板的搁置长度大于梁箍筋混凝土保护层厚度时可采用的构造见84问。

5）由于预制梁吊装为从上往下，顶层柱钢筋弯锚会影响预制梁的放置，为方便施工顶层，柱纵筋可采用机械直锚。由于取消了柱纵筋的弯锚段，对柱顶部箍筋进行了适当加强。顶层中节点参考日本做法设置开口U形箍（U形箍位于最顶层梁筋之上）。

框架顶层柱的纵向受力钢筋当采用锚固板锚固时，锚固长度不应小于0.4l_aE和0.8倍梁高的较大值（图6-50）；在柱范围内应沿梁设置伸至梁底的开口箍筋，开口箍筋的间距不大于100mm，直径和肢数同梁加密区（图6-51）。

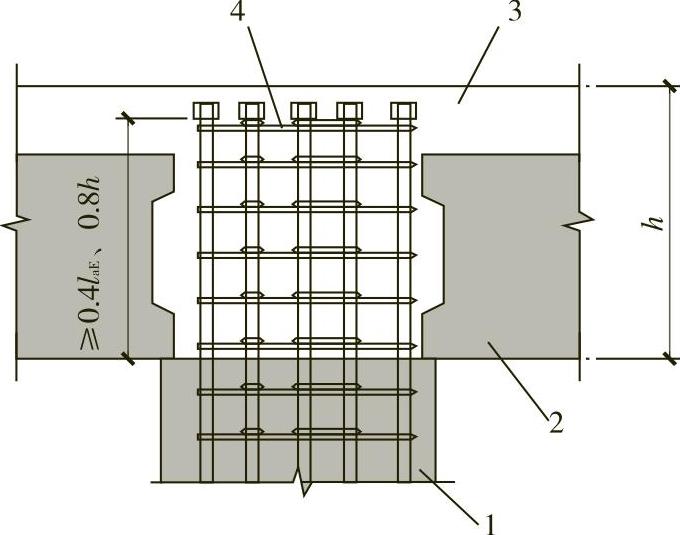

图6-50 顶层中节点柱纵向钢筋锚固构造示意

1—预制柱 2—预制梁 3—后浇叠合层 4—加强水平箍筋

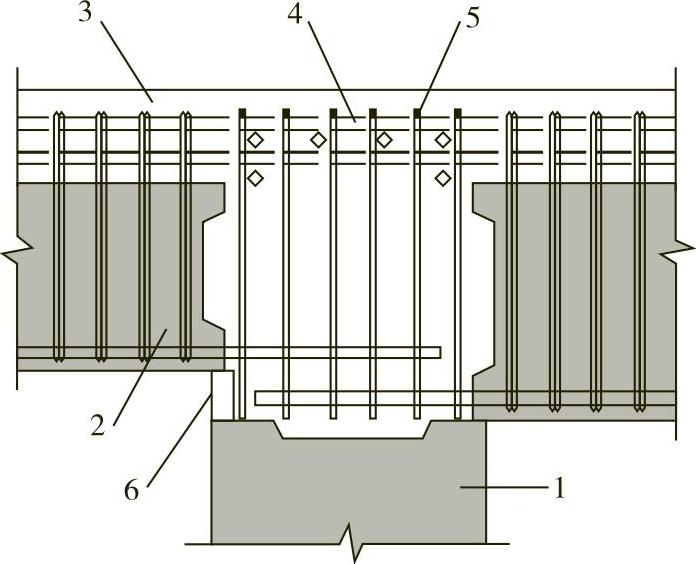

图6-51 顶层中节点开口箍筋示意(www.daowen.com)

1—预制柱 2—预制梁 3—后浇叠合层 4—梁最上排纵向钢筋 5—U形开口箍筋 6—支模或梁扩大端

6）顶层柱顶宜设置不少于1排的箍筋，箍筋直径不宜小于14mm，肢距不应大于300mm。

7）装配整体式框架结构抗侧力体系中，框架梁的端部连接可设计为延性连接或强连接，并应符合下列规定：

①当采用延性连接时，梁下部纵向钢筋连接接头与梁柱节点区的距离不应小于1.5h（h为梁高）。

②当采用强连接时，梁下部纵向钢筋连接接头与节点区无距离限制。

8）装配整体式框架-现浇剪力墙（核心筒）结构中，当预制柱为现浇剪力墙边框柱时，剪力墙顶宜设置框架梁或梁宽与墙厚相同的暗梁，节点在梁高范围内应采用现浇混凝土；与现浇剪力墙相连的预制柱侧面，应设置粗糙面并宜设置键槽；剪力墙水平钢筋可采用机械连接或焊接连接（图6-52）。

9）叠合梁采用对接连接时（图6-53），应符合下列规定：

①连接处应设置后浇段，后浇段的长度应满足梁下纵向钢筋连接作业的空间要求。

②梁下部纵向钢筋在后浇段内宜采用机械连接、套筒灌浆连接或焊接连接。

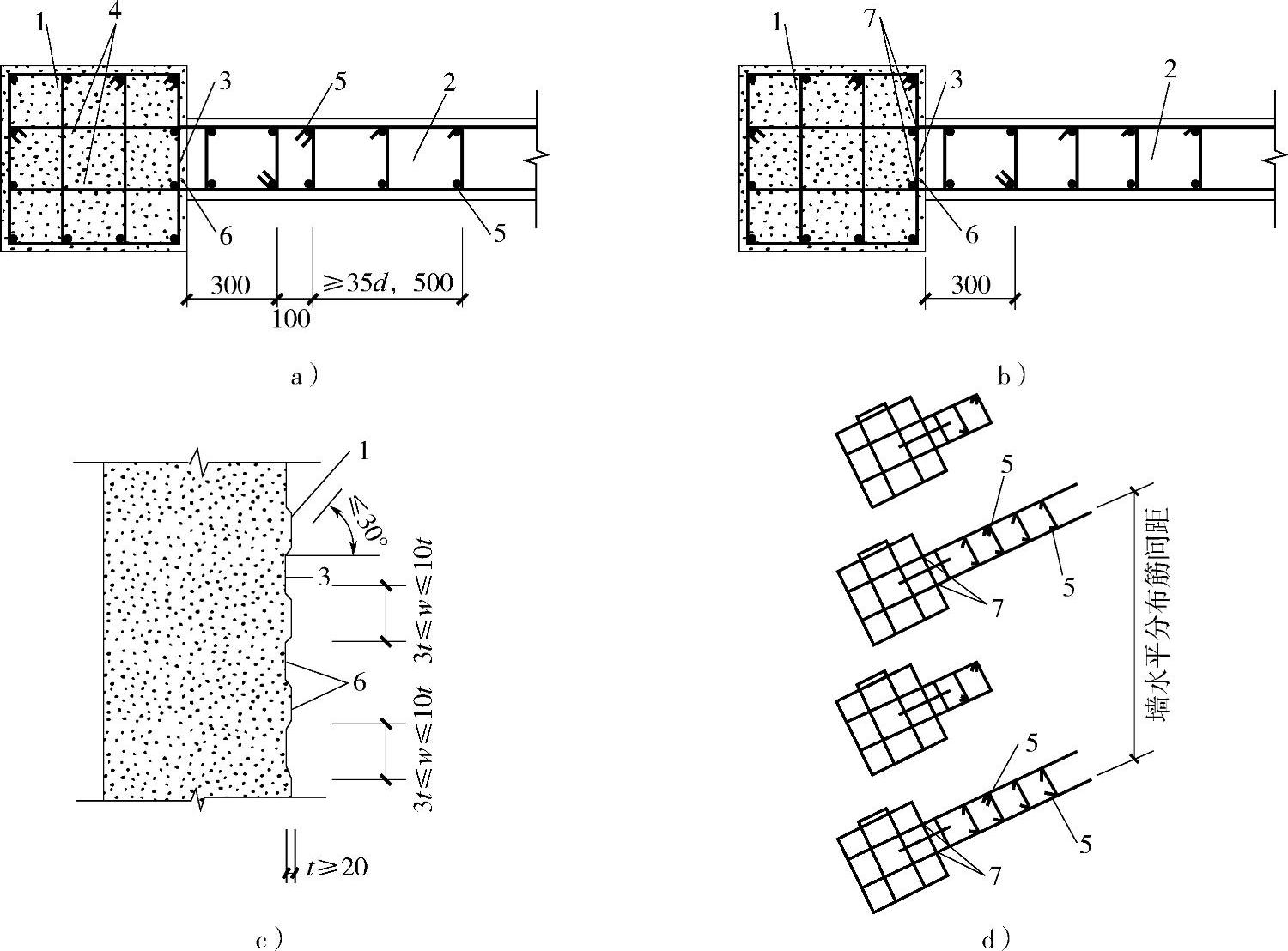

图6-52 预制柱与现浇剪力墙的竖向连接示意（《辽标》图7.4.9）

a）预制柱与现浇剪力墙的焊接连接 b）预制柱与现浇剪力墙的钢筋机械连接 c）预制柱键槽 d）水平连接钢筋示意图

1—预制柱 2—现浇剪力墙 3—键槽 4—预制柱预留钢筋 5—钢筋焊接连接接头 6—粗糙面 7—钢筋机械连接接头（仅用于机械连接时）

③后浇段内的箍筋应加密，箍筋间距不应大于5d（d为纵向钢筋直径），且不应大于100mm。
