当采用现浇或预制型钢混凝土柱与型钢混凝土叠合梁组成的装配整体式框架结构时，应符合下列规定：

1）型钢混凝土预制梁、预制柱的构造应满足现行行业规范《型钢混凝土组合结构设计规程》（JGJ 138）的要求。

2）叠合梁的竖向接缝宜设置在距离柱边一倍梁截面高度位置处，预制型钢混凝土柱底的接缝宜设置在距楼面标高以上一倍柱截面高度位置处，一倍梁截面高度范围内的梁、一倍柱截面高度范围内的柱与节点区同时后浇混凝土（图6-48）。

3）叠合梁和预制柱中的型钢宜采用螺栓连接，并保证连接强度不低于型钢强度。

4）预制柱纵向钢筋宜采用套筒灌浆连接，套筒与型钢的净间距不宜小于30mm。预制柱纵向钢筋不应穿过预制梁型钢翼缘。

5）型钢混凝土叠合梁的纵向钢筋不应穿过预制柱型钢翼缘；当叠合梁的纵向钢筋需穿过预制柱型钢腹板时，应符合下列规定：

①型钢腹板上穿钢筋的孔洞应在工厂加工，不得在现场用气割开洞。如腹板开洞面积总和在同一截面中超过1/3时，需采取补强措施。

②叠合梁下部宜设置穿过预制柱型钢腹板的附加穿筋，并与叠合梁下部纵向钢筋可靠连接。(www.daowen.com)

6）预制型钢混凝土柱、型钢混凝土叠合梁和节点区的其他构造设计应符合《型钢混凝土组合结构设计规程》（JGJ138）的其他有关规定。

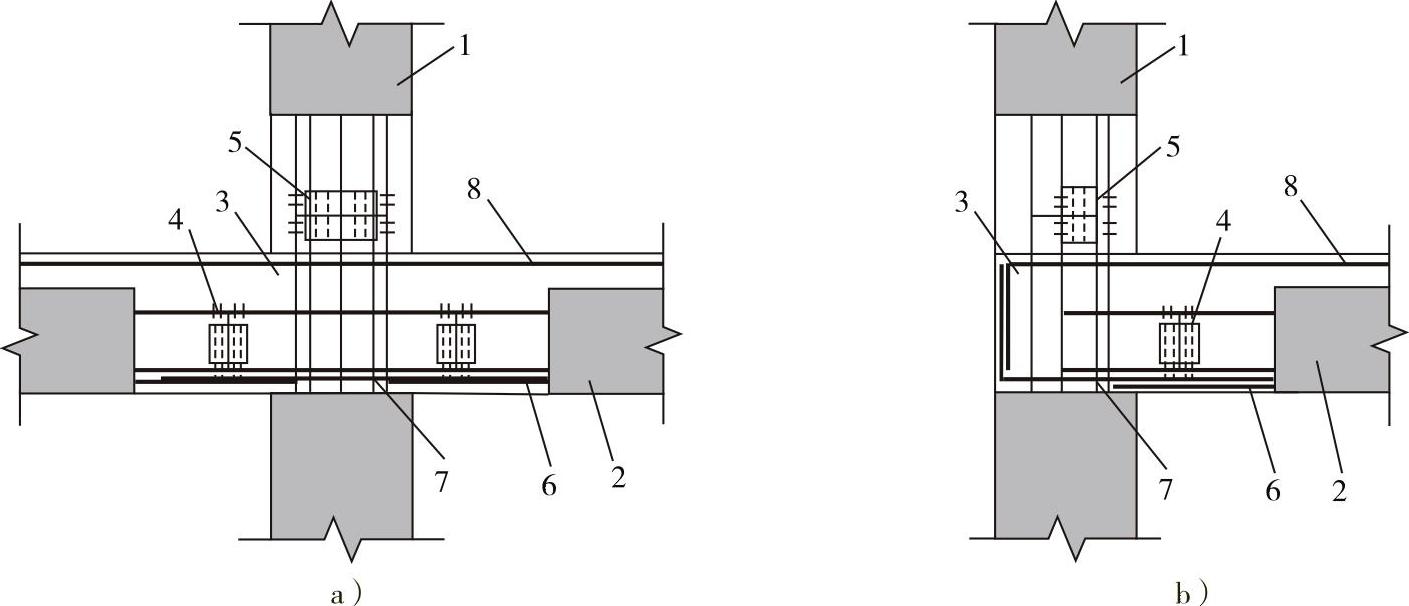

图6-48 装配整体式型钢混凝土框架节点构造示意

a）中节点 b）边节点

1—预制型钢混凝土柱 2—预制型钢混凝土梁 3—后浇区 4—预制梁型钢螺栓连接 5—预制柱型钢螺栓连接 6—叠合梁下部纵向钢筋 7—附加穿筋 8—叠合梁上部纵向钢筋

为便于预制梁和预制柱中的型钢连接，一般将梁端距离柱边一倍梁高和柱底距离楼面一倍柱高范围与节点核心区同时后浇混凝土。为便于预制构件安装，并保证型钢混凝土预制梁、柱的可靠连接，要求预制构件中的型钢采用等强螺栓连接。

在型钢混凝土结构中经常遇到型钢与钢筋相交的情况，本条参照现行行业标准《高层建筑钢-混凝土混合结构设计规程》（CECS 230—2008），并根据部件的重要顺序及施工中常见的有损于结构构件的情况提出对型钢和钢筋交叉处理的原则。装配整体式型钢混凝土框架节点的具体构造可参照国家标准图集《型钢混凝土结构施工钢筋排布规则与构造详图》（12SG904-1）。
