（1）框架结构PC柱的连接方式

框架结构PC柱的连接方式主要有三种，即灌浆套筒连接、浆锚搭接连接和后浇混凝土（机械套筒或注胶套筒）连接。

1）套筒灌浆连接方式。

①下柱钢筋直接穿入上柱套筒灌浆连接，如图6-10所示。

②下柱钢筋穿过莲藕梁孔后再深入套筒的灌浆连接方式如图6-11所示。

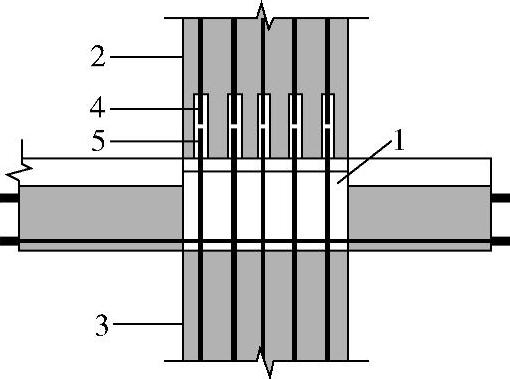

图6-10 预制柱底部套筒连接

1—现浇区 2—上层柱 3—下层柱 4—套筒 5—下层柱连接钢筋

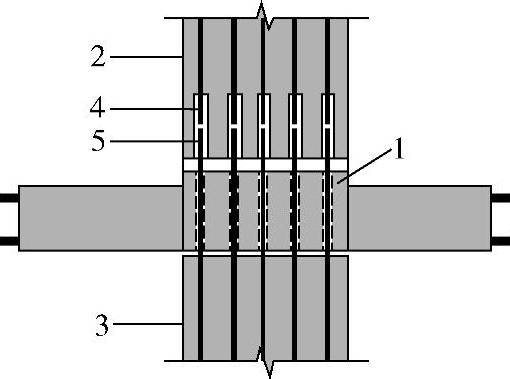

图6-11 预制柱底部套筒连接图

1—莲藕梁 2—上层柱 3—下层柱 4—套筒

5—下层柱连接钢筋

2）浆锚搭接连接方式。

①螺旋箍筋浆锚搭接方式。(www.daowen.com)

②金属波纹管浆锚搭接方式。

3）后浇混凝土钢筋连接。后浇混凝土连接详细见第3章38问。

（2）规范规定

1）行业标准《装规》7.1.2关于框架结构钢筋连接的规定。

①当房屋高度不大于12m或层数不超过3层时，可采用套筒连接、浆锚搭接、焊接等连接方式。

②当房屋高度大于12m或层数超过3层时，宜采用套筒灌浆连接。

2）纵向钢筋采用套筒灌浆连接时《装规》6.5.3规定。

①接头应满足行业标准《钢筋机械连接技术规程》（JGJ 107—2010）中的I级接头的性能要求，并应符合国家现行有关标准的规定。

②预制剪力墙中钢筋接头处套筒外侧钢筋的混凝土保护层厚度不应小于15mm，预制柱中钢筋接头处套筒外侧箍筋的混凝土保护层厚度不应小于20mm。

③套筒之间的净距不应小于25mm。

3）《装规》6.5.4规定：

纵向钢筋采用浆锚搭接连接时，对预留孔成孔工艺、孔道形状和长度、构造要求、灌浆料和被连接钢筋，应进行力学性能以及适用性的试验验证。直径大于20mm的钢筋不宜采用浆锚搭接连接，直接承受动力荷载构件的纵向钢筋不应采用浆锚搭接连接。
