日本装配式混凝土建筑常用楼板样式解析

日本较常用的有以下几种楼板:

(1)空心叠合板

比较简单的办法在桁架筋之间铺聚苯乙烯板,既作为顶面叠合层的模板,也提高了楼板的保温和隔声性能,如图5-32所示。

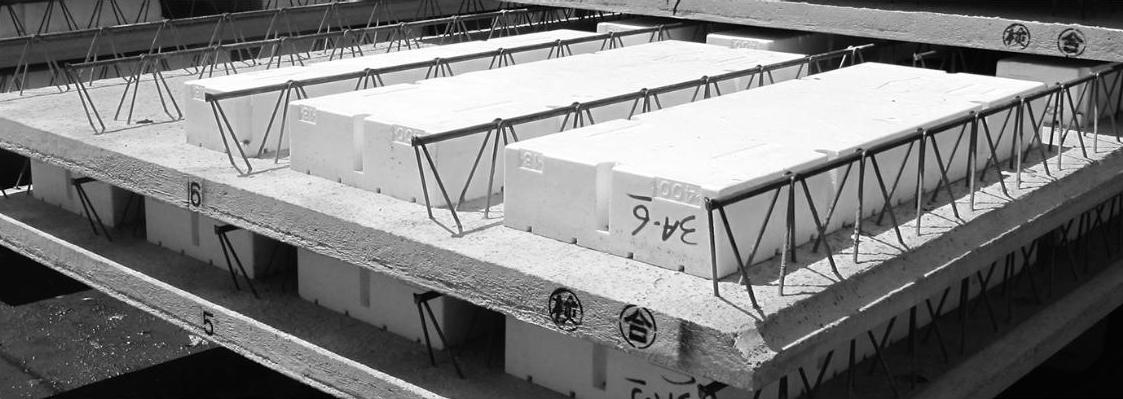

图5-32 在桁架筋之间铺聚苯乙烯板形成“空心”板

(2)带肋预应力叠合板

预应力叠合板由预制预应力底板与非预应力现浇混凝土叠合而成。

带肋预应力叠合楼板的底板包括无架立筋(图5-2)和有架立筋(图5-3)两种。

日本PC建筑9m以上大跨度楼盖多用倒T形预应力叠合楼板,板长最多可做到16m。

日本带肋预应力叠合楼板的预制底板为标准化板,板宽2000mm,板厚42.6mm,肋净距330mm,肋顶宽170mm,预应力张拉平台、设备和肋的固定架都是标准化的。肋高(从板上面到肋顶面高度)有3种规格:75mm、95mm、115mm;后浇筑叠合层高度依据设计确定。

带肋预应力板的钢绞线布置在肋中,板配置直径3.2mm的镀锌钢丝网。叠合板肋之间可在现场完全浇筑混凝土填实。较厚的板也可以填充聚苯乙烯板,浇筑叠合层后,形成了“空心”叠合板,既减轻板重,又有助于保温、隔声,如图5-33所示。

(3)双槽形预应力叠合板

日本双槽形预应力预制底板为标准化产品,有150mm和180mm两种高度,板宽1m,后浇叠合层高度根据设计确定,如图5-34所示。

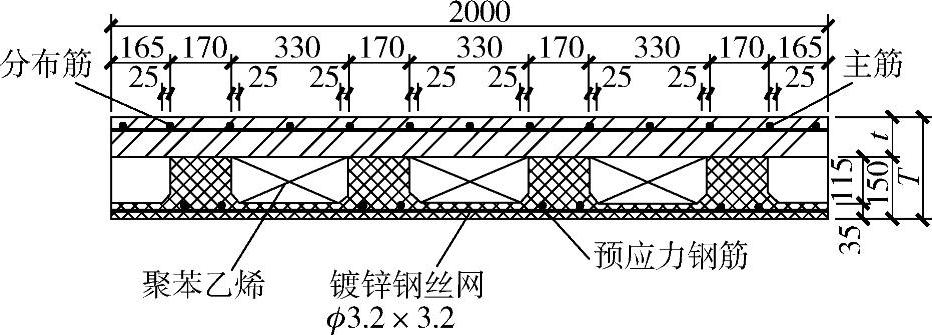

图5-33 带肋预应力叠合板

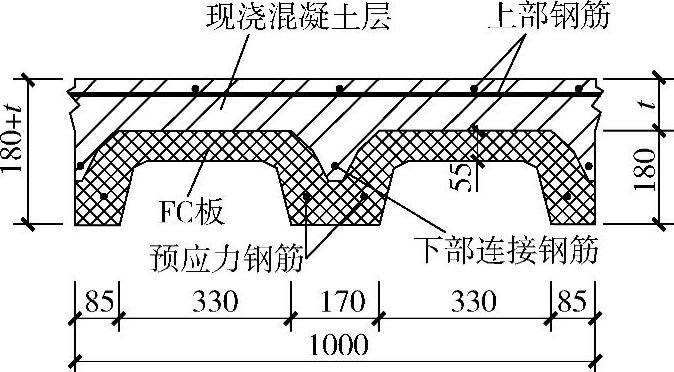

图5-34 双槽形预应力叠合板(www.daowen.com)

(4)日本常用PC楼板

日本常用PC楼板连接节点如图5-35~图5-41所示。

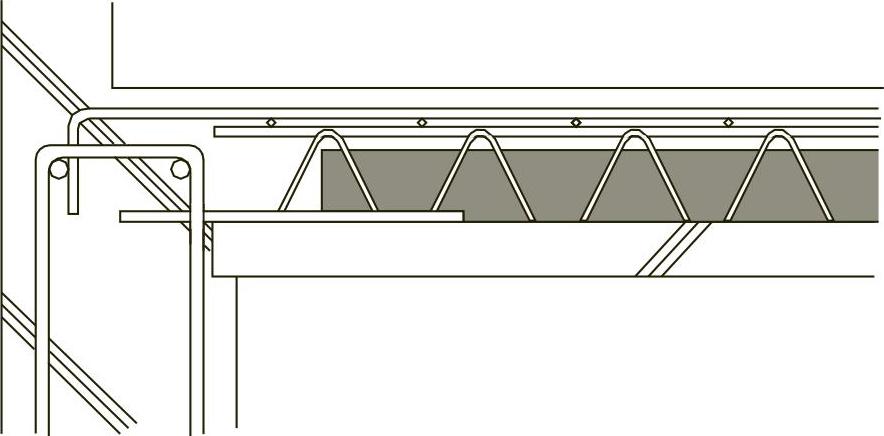

图5-35 PC楼板边支座连接构造

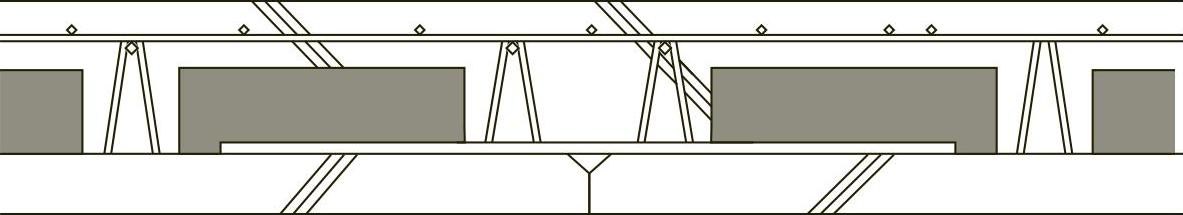

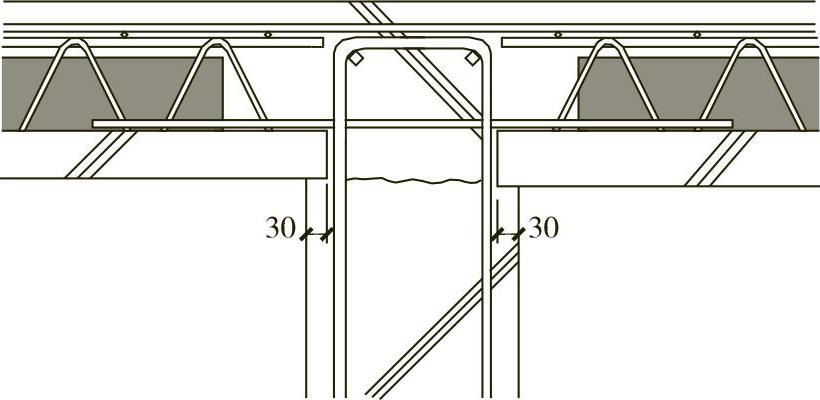

图5-36 PC楼板中间支座连接构造

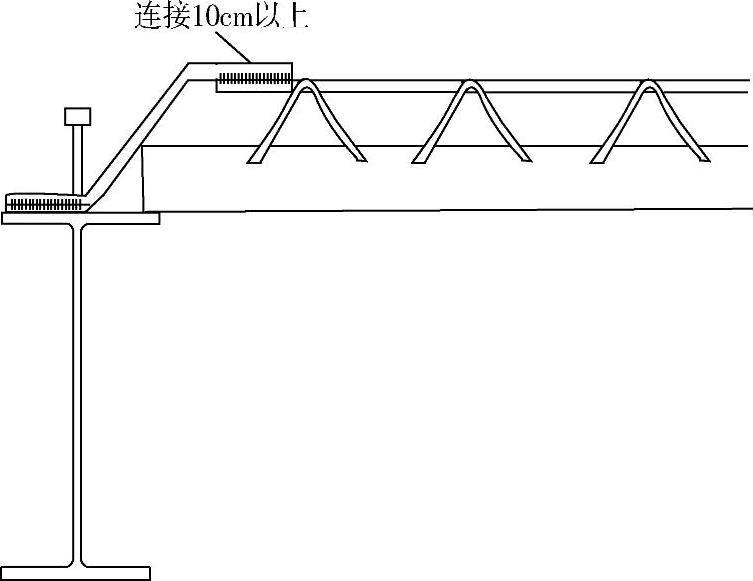

图5-37 PC楼板与钢梁边支座连接构造

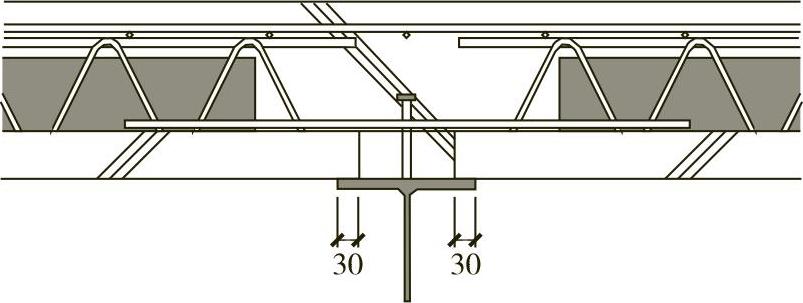

图5-38 PC楼板与钢梁中间支座连接构造


图5-39 PC楼板密拼连接

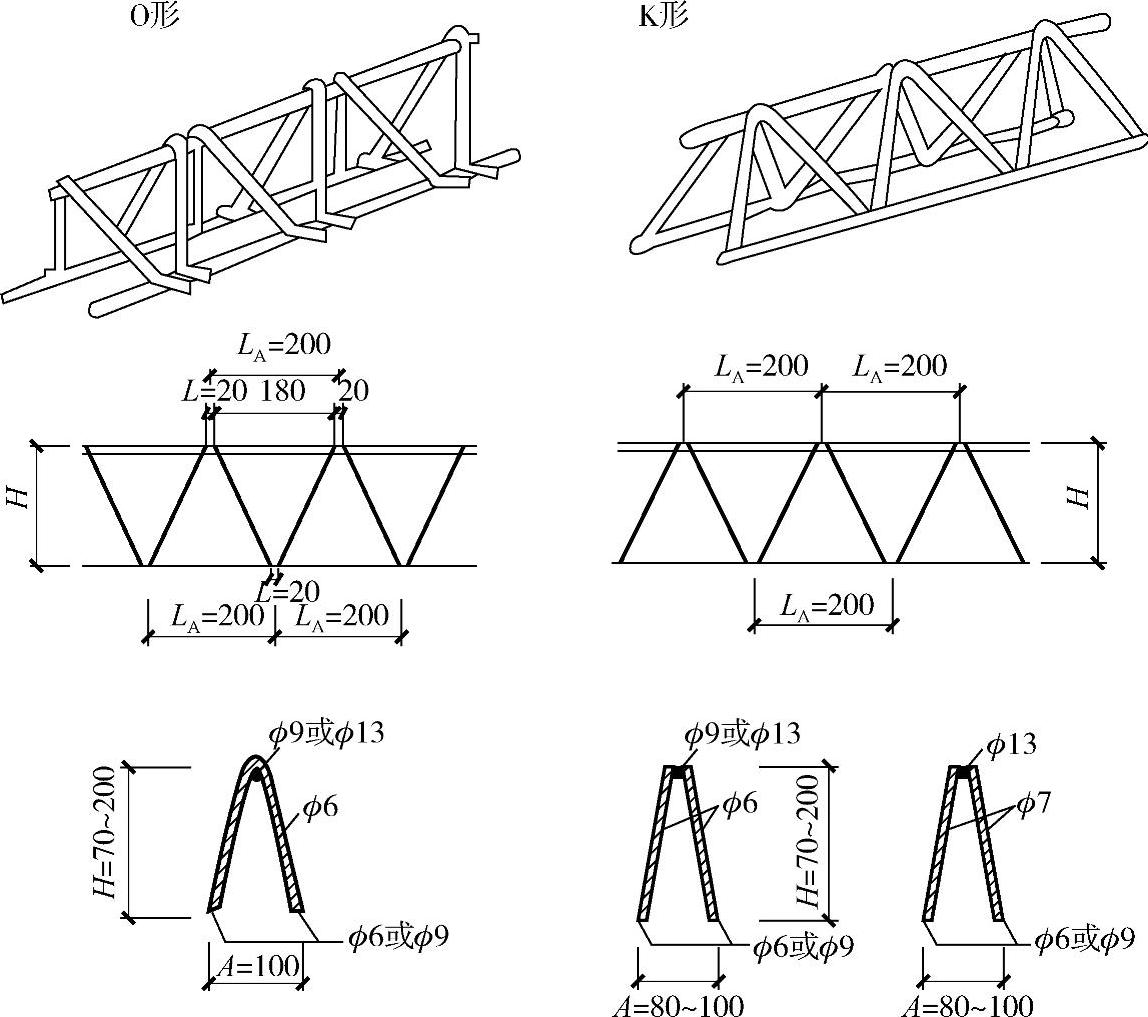

图5-40 桁架钢筋的构造

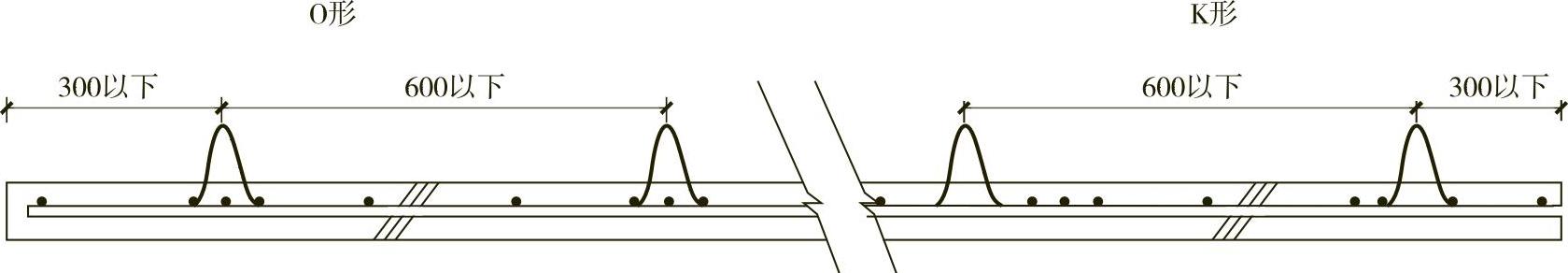

图5-41 桁架钢筋布置构造
