(1)叠合板设计分类

叠合板设计分为单向板和双向板两种情况,根据接缝构造、支座构造和长宽比确定。

《装规》6.6.3规定:当预制板之间采用分离式接缝时,宜按单向板设计。对长宽比不大于3的四边支承叠合板,当其预制板之间采用整体式接缝或无接缝时,可按双向板计算。叠合板的预制板布置形式示意如图5-10所示。

(2)叠合楼板平面尺寸的确定需考虑如下内容

1)根据叠合楼板的支座的平面尺寸。

2)根据叠合楼板分缝原则。

3)根据叠合楼板工厂生产模台尺寸。

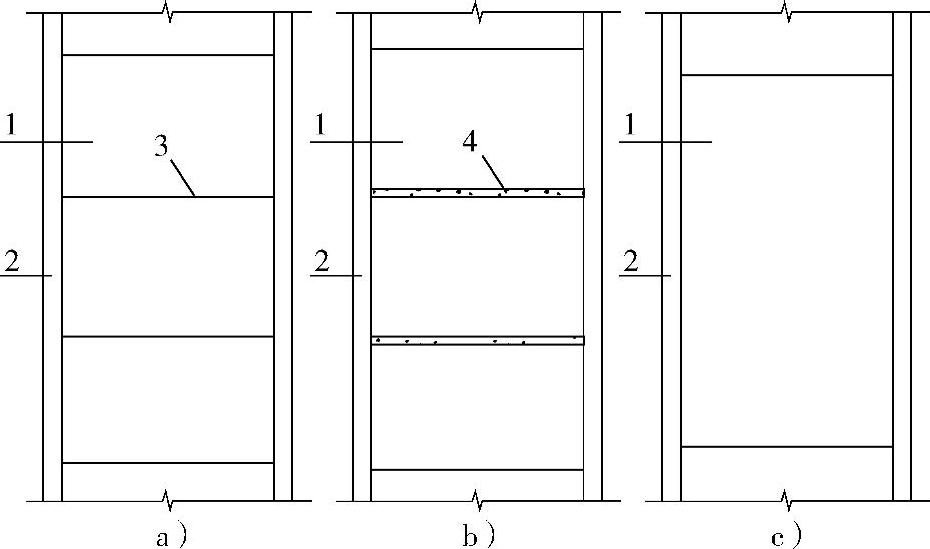

图5-10 叠合楼板预制板布置形式示意图

a)单向叠合板 b)带接缝的双向叠合板 c)无接缝的双向叠合板

1—预制板 2—梁或墙 3—板侧分离式接缝 4—板侧整体式接缝(www.daowen.com)

4)根据运输宽度限制的要求。

(3)工地预制叠合板的特例

笔者在日本看见过,叠合板是在预制现场现浇平整的混凝土地坪上生产的,不受工作模台和运输条件的限制,宽度较大(图5-11),这样的叠合板都可以做成整间板无接缝的形式(图5-12),既解决了板缝问题又提高了施工效率

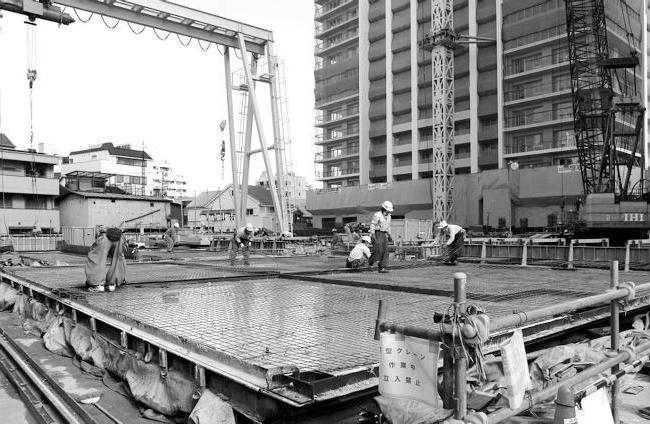

图5-11 工地现场预制叠合楼板


图5-12 整间板的叠合楼板

(4)单向板双向板的思考

欧洲和日本的叠合楼板均为单向板,都是规格化的生产,板侧都是不出筋的,即使满足双向板条件的叠合楼板也同样做成单向板,给工业化和自动化生产带来很大的便利。

双向板虽然在配筋上较单向板节省,但板侧四面都要出筋还要有混凝土后浇带,增加了现场施工的工作量。
