装配式混凝土楼盖类型及适用范围解析

PC建筑楼盖包括叠合楼盖、全预制楼盖和现浇楼盖。

叠合楼盖适用于装配整体式建筑,全预制楼盖适用于全装配式建筑,现浇楼盖适用于装配整体式建筑的现浇部分,如转换层、屋顶、卫生间和管线较多的前室等不适宜预制的部位。

楼盖由楼板组成,楼板包括实心板、叠合板、有架立筋的预应力叠合肋板、无架立筋的预应力叠合肋板、空心板、空心叠合板、双T形板、双T形叠合板、槽形板、槽形叠合板、倒槽形板、圆孔箱形板(华夫板)等。

笔者将以上类型楼板进行列表,将其适用范围、基本尺寸、示意图等内容列在表中,使读者对装配式结构的楼板有个全面的了解,见表5-1。

常用的楼板有以下几种:

(1)普通叠合楼板

普通叠合楼板的预制底板一般厚60mm,包括有桁架筋预制底板和无桁架筋预制底板。预制底板安装后绑扎叠合层钢筋,浇筑混凝土,形成整体受弯楼盖,如图5-1所示。

普通叠合楼板是装配整体式PC建筑应用最多的楼盖类型。普通叠合楼板适用于框架结构、框-剪结构、剪力墙结构、筒体结构等结构体系的PC建筑,也可用于钢结构建筑。普通叠合楼板在欧洲、澳大利亚日本、东南亚和中国广泛应用。

(2)带肋预应力叠合楼板

预应力叠合板由预制预应力底板与非预应力现浇混凝土叠合而成。

带肋预应力叠合楼板的底板包括无架立筋(图5-2)和有架立筋(图5-3)两种。

带肋预应力叠合楼板适用于框架结构、框-剪结构、筒体结构等结构体系的PC建筑,在日本广泛应用。

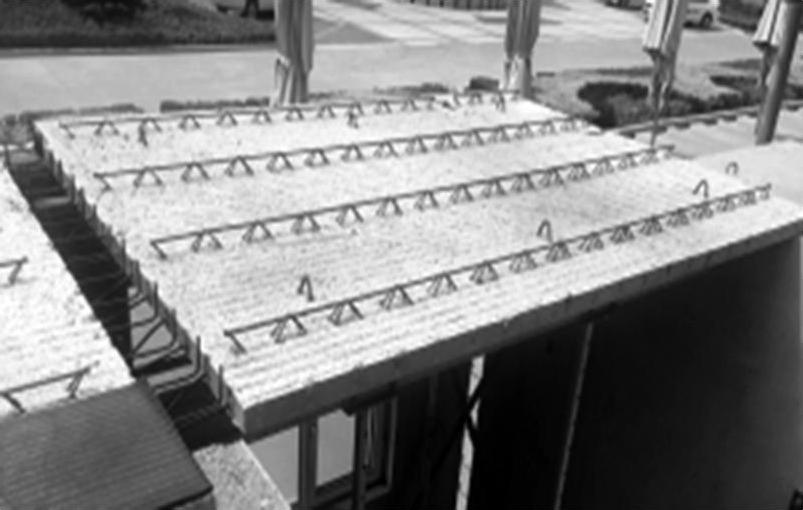

图5-1 普通叠合楼板


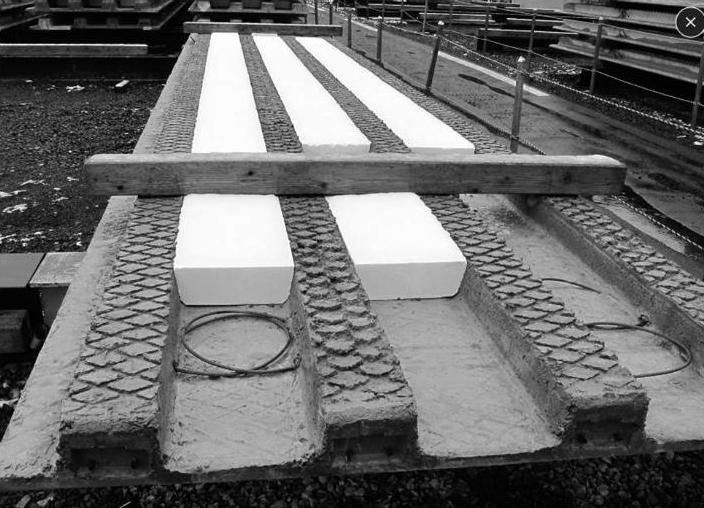

图5-2 预应力叠合板底板

(3)空心板

空心板包括空心叠合板和全预制空心板。

1)空心叠合板。预应力空心叠合楼板是预应力空心楼板与现浇混凝土叠合层的结合(图5-4)。

预应力空心叠合楼板适用于框架结构、框-剪结构、筒体结构等结构体系的PC建筑,在日本广泛应用。

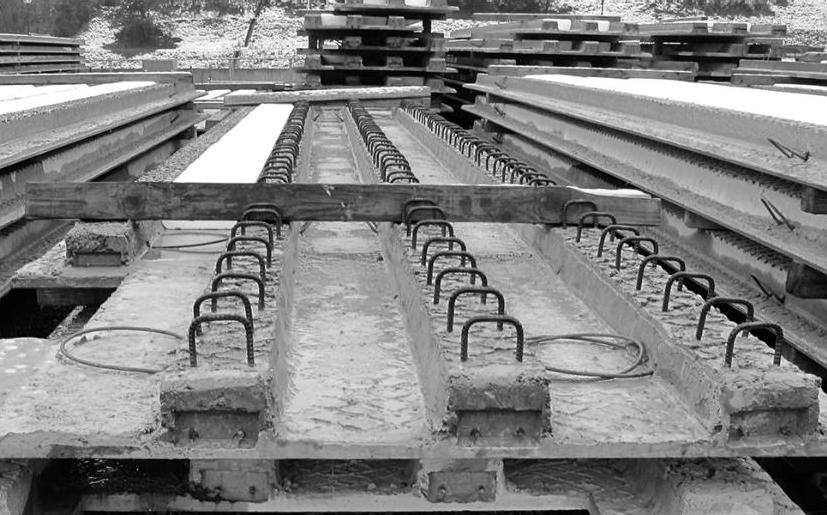

图5-3 有架立筋的预应力叠合楼板的底板(www.daowen.com)

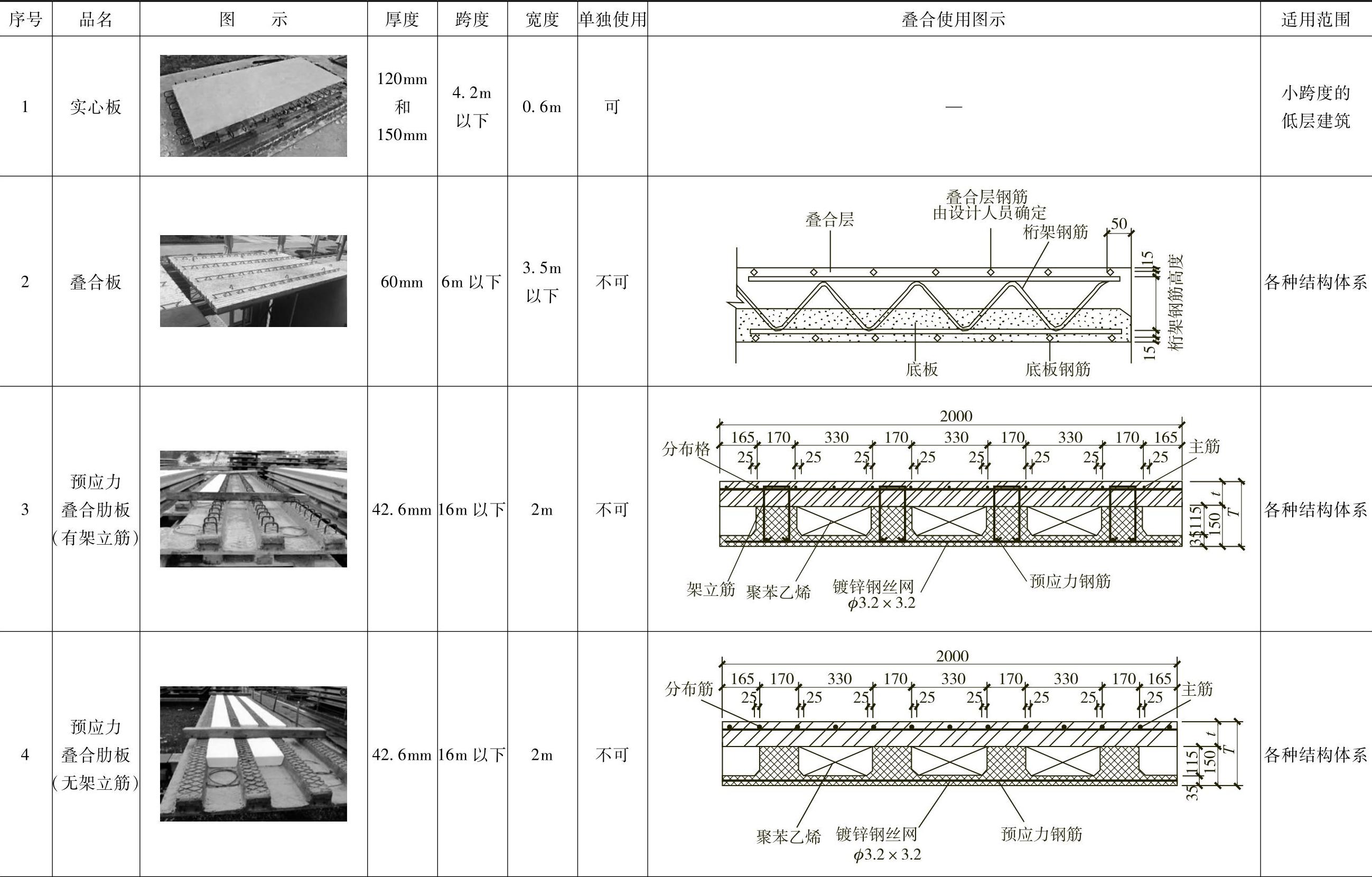

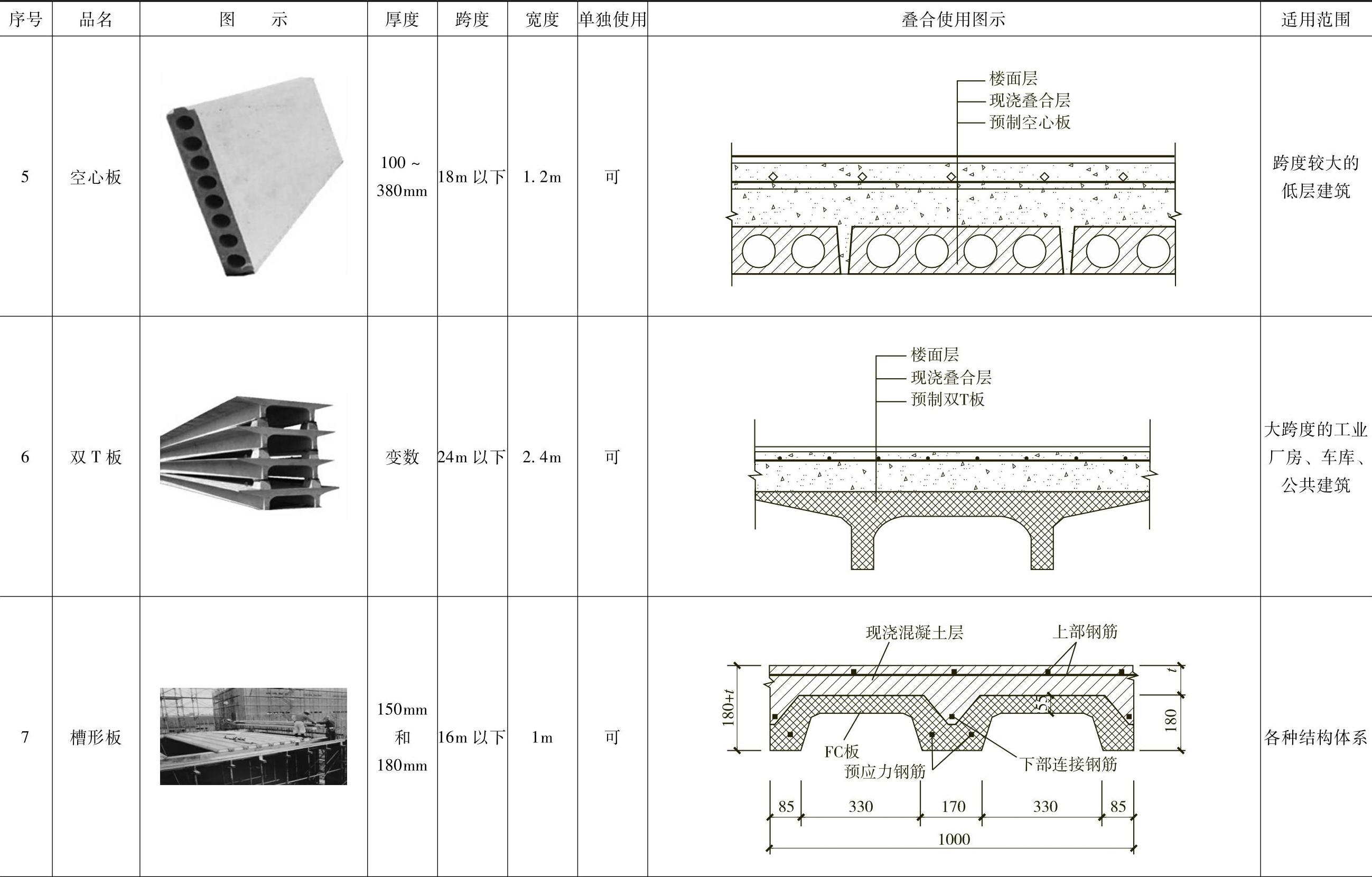

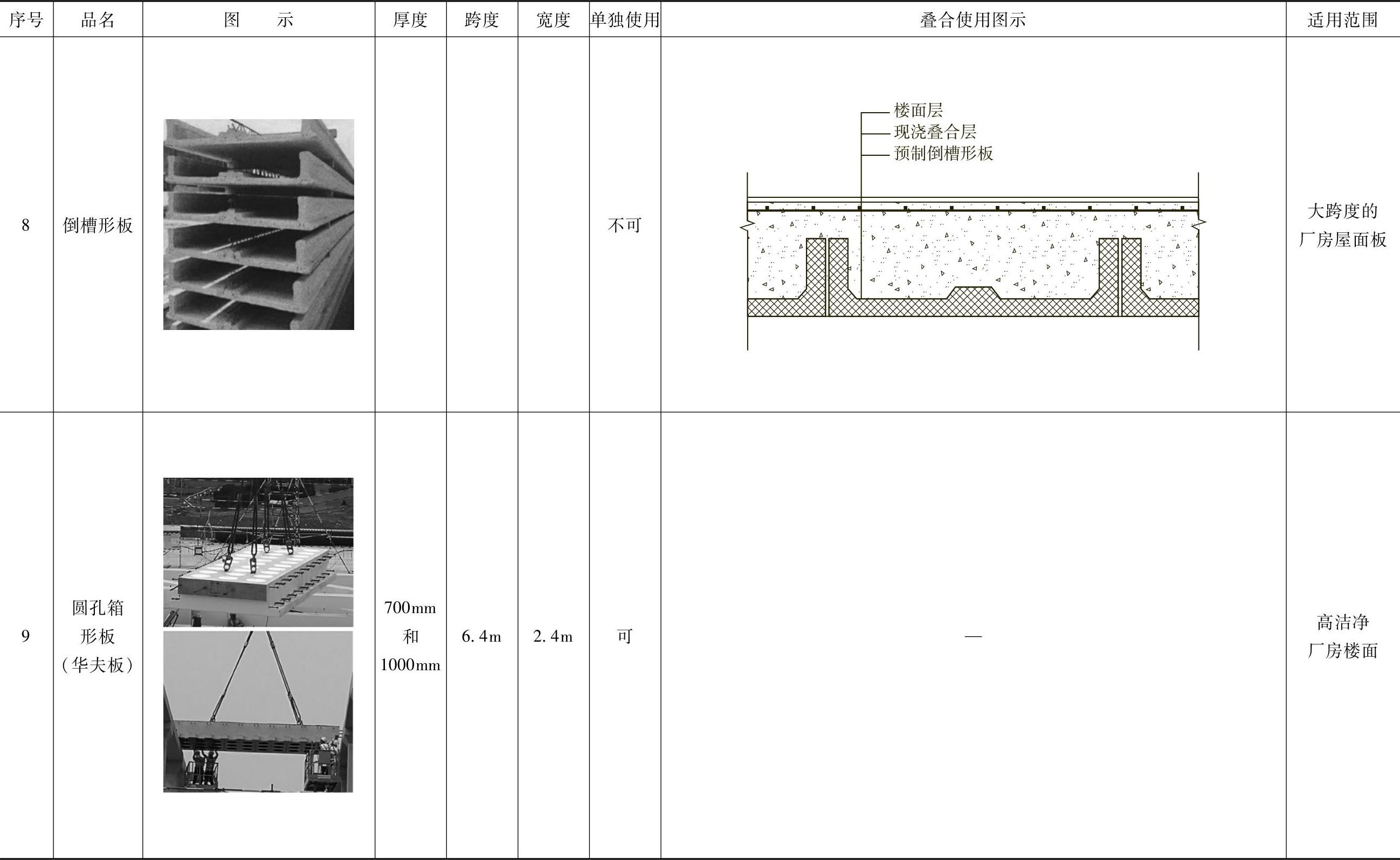

表5-1 PC楼板类型与使用范围


(续)


(续)


2)全预制空心板。预应力空心板也叫SP板(图5-5),多用于多层框架结构建筑,可用于大跨度的住宅、写字楼等建筑。在美国应用较多,欧洲也有应用。日本由于抗震设防烈度高,PC建筑要求整体性强,较少采用SP板。

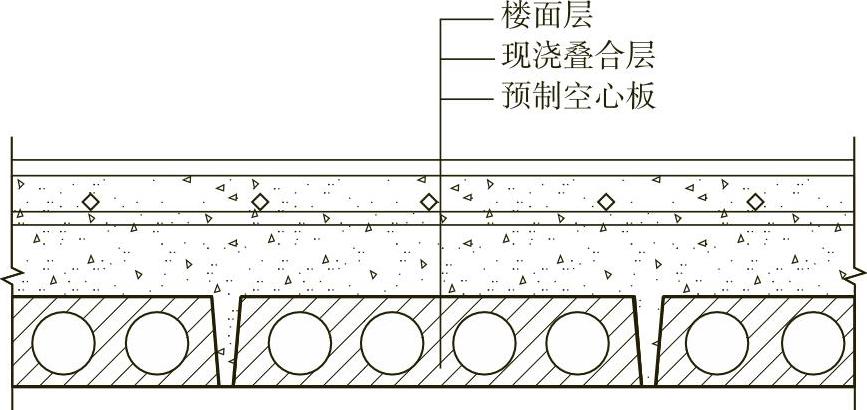

图5-4 预应力空心叠合楼板

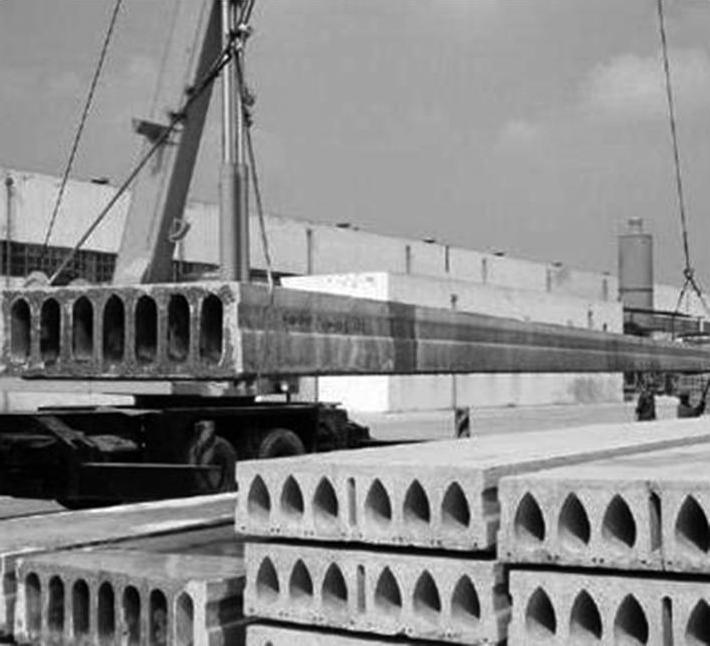

图5-5 预应力空心楼板

(4)双T形板

双T板包括双T叠合板和全预制双T板,适用于公共建筑、工业厂房和车库等大跨度、大空间的建筑。

1)双T叠合板。预应力双T板可用作底板,在板面上浇筑混凝土形成叠合板。

2)全预制双T板。预应力双T板(图5-6)也可以直接作为全预制楼板。

(5)圆孔箱形板

圆孔箱形板(图5-7)可以直接作为全预制楼板,适用于大跨度、大空间的公共建筑。


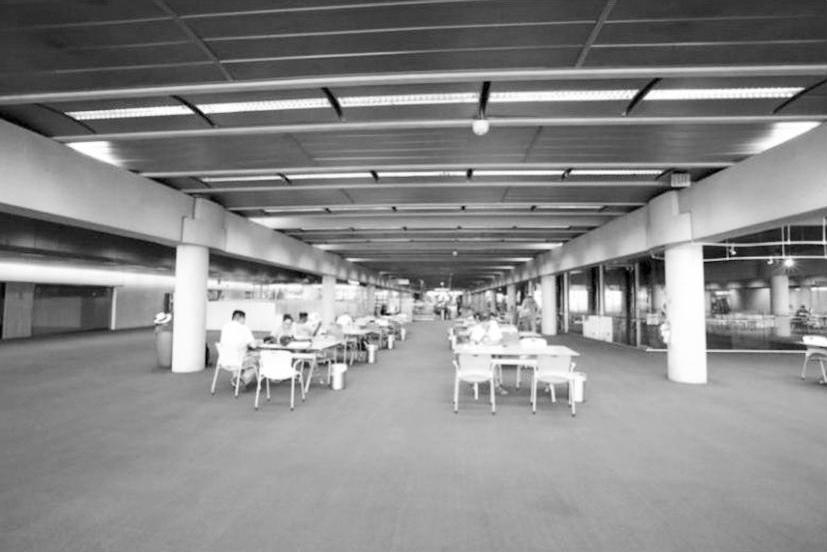

图5-6 预应力双T形板

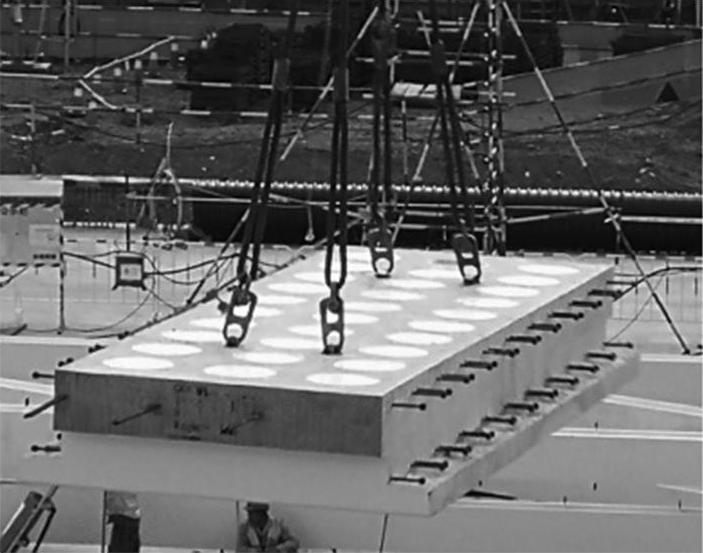

图5-7 圆孔箱形板
